OBO Bettermann GES9-3B Montageanleitung
Kunststoffgeräteeinsatz
Verwandte Anleitungen für OBO Bettermann GES9-3B
Inhaltszusammenfassung für OBO Bettermann GES9-3B

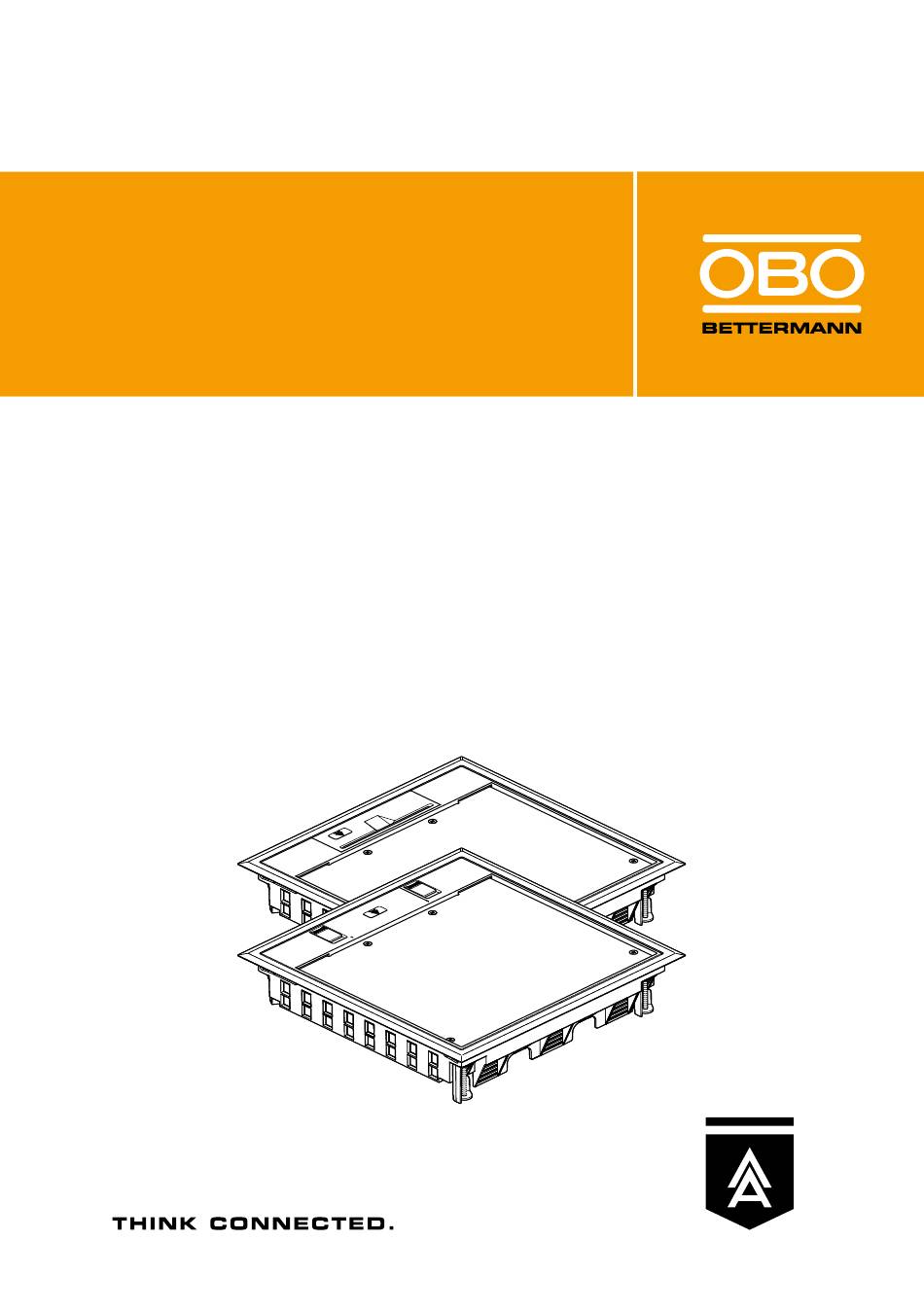

- Seite 1 GES9-3B GES9-3S DE Kunststoffgeräteeinsatz EN Plastic service unit ES Unidad portamecanismos de plástico RU Пластмассовый лючок Montageanleitung/Mounting instructions/ Instrucciones de montaje/Инструкция по монтажу...
- Seite 2 DE: Montageanleitung EN: Mounting instructions ES: Instrucciones de montaje RU: Инструкция по монтажу...
- Seite 7 180°...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis DE: Montageanleitung Allgemeines ..... . . 10 Zielgruppe ......10 Verwenden dieser Anleitung . -
Seite 10: Allgemeines
Für andere Einsatz zwecke ist das System nicht vorgesehen, insbesondere nicht für den Zugriff auf Wasser-, Abwasser- oder Gasleitungen oder andere Flüssigkeitsleitungen. Zugrunde liegende Normen Der Kunststoffgeräteeinsatz GES9-3 wurde gefertigt und geprüft nach EN 50085-2-2 (siehe Konformitätserklärung http://obo.eu/dcges9-3). 10 | DE OBO BETTERMANN... -
Seite 11: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Beim Umgang mit dem Produkt sind keine besonderen Sicherheitshinweise zu beachten. Kunststoffgeräteeinsatz GES9-3 kennenlernen Übersicht Siehe Abb. Produktbeschreibung Der Kunststoffgeräteeinsatz GES9-3 setzt sich zusammen aus: – Teppichschutzrahmen – Klappdeckel. Der Klappdeckel setzt sich zusammen aus: – Schrauben –... -
Seite 12: Montage
• Klappdeckel mit Rastschieber öffnen: 1. Beide Rastschieber betätigen (siehe Abb. 2. Der Klappdeckel springt auf. 3. Klappdeckel am Schnurauslass anheben. • Beide Klappdeckel mit einer Linksdrehung aus dem Teppichschutzrahmen herausdrehen und entnehmen (siehe Abb. 12 | DE OBO BETTERMANN... -
Seite 13: Spannbereich Der Universalbefestigungswinkel Verändern
Montage 4.2.2 Spannbereich der Universalbefestigungswinkel verändern Der Spannbereich der Universalbefestigungswinkel beträgt voreingestellt 7 bis 45 mm und kann bei Bedarf auf 37 bis 65 mm verändert werden. • Die vier Universalbefestigungswinkel von der Schraube lösen, um 180° drehen und wieder eindrehen (siehe Abb. 4.2.3 Teppichschutzrahmen montieren Hinweis: Der Bodenbelag muss vor der Montage des Teppichschutzrahmens verlegt werden. -
Seite 14: Klappdeckel Montieren
Klappdeckel in die lange Kulisse einschwenken. • Kabelführungsbügel bei Bedarf herausziehen und auf der gegenüber- liegenden Seite einschieben. Entsorgung – Metallreste: wie Altmetall – Kunststoff: wie Hausmüll – Verpackung: wie Hausmüll Beachten Sie die örtlichen Müllentsorgungsvorschriften. 14 | DE OBO BETTERMANN... -
Seite 15: Technische Daten
Technische Daten Technische Daten Technische Daten GES9-3B (mit Griffbügel), GES9-3S (mit Rastschieber) Material PC/ABS, halogenfrei, Oberfläche mattiert Farbe (sichtbare Fläche) Artikel-Nr., Typ GES9-3B Artikel-Nr., Typ GES9-3S RAL 7011 7405077 7405083 RAL 9011 7405079 7405085 RAL 1019 7405081 7405087 Außenabmessungen 264 x 264 (L x B in mm) Maß... - Seite 37 OBO BETTERMANN GmbH & Co. KG Postfach 1120 58694 Menden Deutschland www.obo-bettermann.com...
