Montageanleitung
Begehbare Kabelrinnensysteme BKRS/MKS für BMW AG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OBO Bettermann BKRS

Inhaltszusammenfassung für OBO Bettermann BKRS

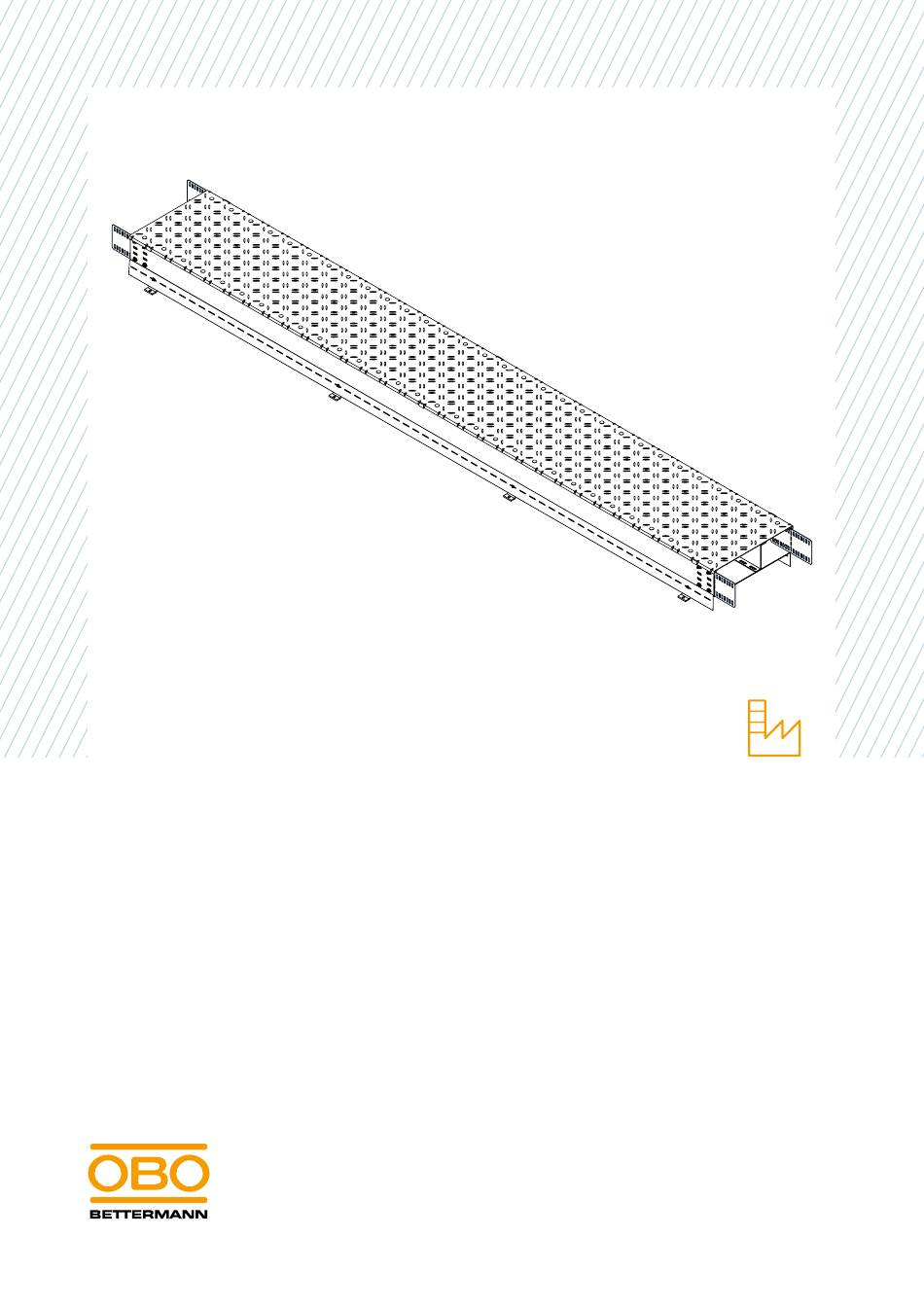

  • Seite 1 Montageanleitung Begehbare Kabelrinnensysteme BKRS/MKS für BMW AG...
  • Seite 2 Inhaltsverzeichnis Begehbare Kabelrinnensysteme BKRS BMW AG Montageanleitung © 2023 OBO Bettermann Holding GmbH & Co. KG...

  • Seite 3: Inhaltsverzeichnis

    4.4 Schutzbleche montieren 4.5 Schutzpotentialausgleich herstellen 4.6 Deckel montieren 4.6.1 Deckelstütze montieren 4.6.2 Deckel mit Deckelklammern montieren 4.6.3 Deckel mit Drehriegeln montieren 4.6.4 Deckel bei Eckverbindung montieren 4.6.5 Deckel bei Kreuzverbindung montieren Wartung Demontage Entsorgung Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 3...
  • Seite 4 4 | DE OBO Bettermann...

  • Seite 5: Allgemeines

    Z-Stützen oder auf C-Profilschienen montiert, die MKS-Systeme auf C-Profilschienen. Die Kabelrinnensysteme BKRS und MKS sind für den Einsatz bei Umge- bungstemperaturen von -20 °C bis +120 °C geeignet. Bei Temperaturen unter -20 °C wird das Metall spröde und darf nicht mehr bearbeitet werden.

  • Seite 6: Zugrundeliegende Normen

    MKS: – Bei allen mechanischen Montagearbeiten müssen Schutzhandschuhe getragen werden. – Die begehbaren Kabelrinnensysteme BKRS und MKS müssen in die Schutzmaßnahmen bzw. den Potentialausgleich einbezogen werden. – Die Einbindung in den Potentialausgleich des Gesamtsystems muss von Fachpersonal durchgeführt werden.
  • Seite 7 BKRS – EMV-gerechte Trennung von Strom- und Datenleitungen durch Trennstege – Seitenhöhen 100 mm und 110 mm bei BKRS – Seitenhöhe 60 mm und 85 mm bei MKS – Selbsttragend, keine Verschraubung mit Maschinen notwendig Montageanleitung Begehbare Kabelrinnensysteme BKRS...

  • Seite 8: Produktübersicht Bkrs

    Produktbeschreibung Produktübersicht BKRS ´ ß Abb. 1: Systemkomponenten BKRS 8 | DE OBO Bettermann...
  • Seite 9 Verbindung der Kabelrinnen mit Längs- und Winkel- Flansch verbindern, Reduzierwinkeln/Endabschlüssen Kabelrinne Aufnahme der Strom- und Datenleitungen Anschlussklemme, zweifach, für Leiterseil Verbindung des Kabelrinnensystems mit dem Anschlussklemme, Schutzpotentialausgleich des Gesamtsystems einfach, für Leiterseil Klemmfeder für Leiterseil Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 9...

  • Seite 10: Produktübersicht Mks

    Produktbeschreibung Produktübersicht MKS ´ ß Abb. 2: Systemkomponenten MKS 10 | DE OBO Bettermann...
  • Seite 11 Verschluss von offenen Stellen, wenn unterschied- schluss (Seitenhöhe 60 lich breite Kabelrinnen verbunden werden, sowie oder 85 mm) Verschluss von Kabelrinnenenden ß Anschlussklemme, einfach, für Leiterseil Verbindung des Kabelrinnensystems mit dem ´ Schutzpotentialausgleich des Gesamtsystems Klemmfeder für Leiterseil Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 11...

  • Seite 12: Montieren

    Die Kanäle sind geeignet für die Montage auf C-Profilschienen oder auf Z-Stützen. Der maximale Abstand der C-Profilschienen oder Z-Stützen muss 900 mm betragen, wenn ausgeschriebene Belastungsgrenzen erreicht werden sollen (zulässige Belastungen unter „Kabelrinne BKRS“ auf www.obo.de) Hinweis!  JenachGegebenheitaufderBaustellekannsichdieReihenfolgeder MontageschrittefürdiebegehbarenKabelrinnensystemeBKRSändern! Kabelrinne montieren 4.1.1...

  • Seite 13: Zusatzstütze An Kabelrinne ≥ 500 Mm Montieren

    Abb. 4: Montage Zusatzstützen an Kabelrinne ≥ 500 mm 1. Loch für Flachkopfschraube mittig zwischen den Z-Stützen in Kabel- rinnenboden bohren. 2. Flachkopfschraube von oben durch Bohrung stecken. 3. Zusatzstütze mit Flachkopfschraube an Kabelrinnenboden schrau- ben. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 13...

  • Seite 14: Kabelrinnen Auf C-Profilschienen Montieren

    Montieren 4.1.3 Kabelrinnen auf C-Profilschienen montieren Die C-Profilschienen werden am Boden montiert. Die Kabelrinnen können mit unterschiedlichen Befestigungsmaterialien auf den C-Profil- schienen montiert werden. Abb. 5: Montage auf C-Profilschienen 14 | DE OBO Bettermann...

  • Seite 15: Kabelrinnen Verbinden

    3. Schraubanker mit Schraubendreher oder Schraubenschlüssel ein- drechen Kabelrinnen verbinden Kabelrinnen werden mit Längs- und Winkelverbindern verbunden. Die Längs- und Winkelverbinder werden mithilfe des mitgelieferten Befestigungsmaterials an die Kabelrinnenseiten geschraubt. Die Kabelrinnen werden auf Stoß verbunden. Hinweis! DieLängs-undWinkelverbinderwerdeninnenliegendmontiert.DieMut- ternwerdenvonaußenangeschraubt. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 15...

  • Seite 16: Kabelrinnen In Längsrichtung Verbinden

    ZumErstellenderVerbinderlochungkannderDeckelheberDHDBKR mitintegrierterBohrschablonegenutztwerden. 2. Je zwei Längs- und Winkelverbinder mit der ersten Kabelrinne verschrauben. 3. Zweite Kabelrinne über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 4. Zweite Kabelrinne mit den Längs- und Winkelverbindern verschrau- ben. 16 | DE OBO Bettermann...

  • Seite 17: Kabelrinnen Als Ecke Verbinden

    5. Längs- und Winkelverbinder im 90°-Winkel biegen. 6. Winkelverbinder mit der ersten Kabelrinne verschrauben. 7. Zweite Kabelrinne über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 8. Längs- und Winkelverbinder mit der zweiten Kabelrinne verschrau- ben. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 17...

  • Seite 18: Kabelrinnen Als Kreuzung Verbinden

    4. Längs- und Winkelverbinder im 90°-Winkel biegen. 5. Winkelverbinder mit der ersten Kabelrinne verschrauben. 6. Zweite Kabelrinne auf Stoß über die Längs- und Winkelverbinder der ersten Kabelrinne schieben. 7. Längs- und Winkelverbinder mit der zweiten Kabelrinne verschrau- ben. 18 | DE OBO Bettermann...

  • Seite 19: Kabelrinnenbreite Verändern

    4. Zweite Kabelrinne auf Stoß über den Längs- und Winkelverbinder und den Reduzierwinkel/Endabschluss der ersten Kabelrinne schie- ben und verschrauben. 5. Gegebenenfalls den Boden der Kabelrinne mit dem Untergurt des Reduzierwinkels/Endabschlusses verschrauben. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 19...

  • Seite 20: Offene Enden Der Kabelrinnen Verschließen

    (2 x ø8 mm je Seite) für die Verbinder erstellen. 2. Laschen des Reduzierwinkels/Endabschlusses im 90°-Winkel umbie- gen. Hinweis! DerUntergurt(A)weistbeiderMontageindieKabelrinne. 3. Reduzierwinkel/Endabschluss in die Kabelrinne schieben. 4. Reduzierwinkel/Endabschluss mit Kabelrinne verschrauben. 5. Gegebenenfalls den Boden der Kabelrinne mit dem Untergurt des Reduzierwinkels/Endabschlusses verschrauben. 20 | DE OBO Bettermann...

  • Seite 21: Trennstege Mit Z-Form Montieren

    1. Falls notwendig, Trennstege auf Länge schneiden. 2. Trennstege mit Flachrundschrauben und Sechskantmuttern durch die Bodenlochung am Anfang der Kabelrinne anschrauben (A). 3. Mindestens alle 1000 mm eine weitere Flachrundschrauben mit Sechskantmutter anschrauben (pro Kabelrinnenlänge mindestens 3 Stück). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 21...

  • Seite 22: Schutzbleche Montieren

    Kabelrinnen mit Schutzblechen verschlossen werden. Die Schutzbleche können auf jede beliebige Länge gekürzt werden. Abb. 13: Schutzblechmontage 1. Gegebenenfalls Schutzbleche auf Länge schneiden. 2. Blechschrauben Typ SPHS durch Langlöcher stecken und an Z-Stüt- zen schrauben. 22 | DE OBO Bettermann...

  • Seite 23: Schutzpotentialausgleich Herstellen

    Tödliche oder schwere Verletzungen möglich. Arbeiten am elektri- schen System dürfen ausschließlich von Elektrofachkräften ausgeführt werden. Hinweis! BeiderMontagederSystembestandteilewirddurchdieKlemm-und SchraubverbindungenautomatischeindurchgehenderSchutzpotential- ausgleichdesgesamtenbegehbarenKabelrinnensystemshergestellt. DasSystemmussmindestenseinmalmitdemSchutzpotentialausgleich derGesamtanlageverbundenwerden.  DieKlemmfedermussmindestensalle1500mmanderKabelrinne montiertwerden. Hinweis! FürdieErdungsbauteileliegteinseparaterPrüfberichtderelektrischen LeiteigenschaftvonErdungsanschlüssenvor. Abb. 14: Abstände Klemmfeder mit Anschlussklemme Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 23...
  • Seite 24 Montieren Schutzpotentialausgleich mit Anschlussklemme, einfach Abb. 15: Montage Klemmfeder 1. Klemmfeder (A) auf Kabelrinnenkante klemmen. Abb. 16: Verbindung Klemmfeder, Leiterseil und Anschlussklemme 2. Leiterseil (B) in Klemmfeder klemmen. 24 | DE OBO Bettermann...
  • Seite 25 3. Bei Bedarf Anschlussklemme (C) auf Leiterseil hängen. 4. Schraube der Anschlussklemme eindrehen, um leitfähigen Kontakt herzustellen. Abzweigung Leiterseil mit Anschlussklemme, zweifach, bei BKRS Abb. 17: BKRS, Montage von Abzweigung Leiterseil, Anschlussklemme zweifach 1. Anschlussklemme, zweifach, auf Leiterseil hängen (A).
  • Seite 26 Montieren Kreuzung Leiterseil mit Anschlussklemme, zweifach, bei BKRS Abb. 18: BKRS, Montage von Kreuzung Leiterseil, Anschlussklemme zweifach 1. Anschlussklemme, zweifach, auf Leiterseil hängen (A). 2. Obere Schraube der Anschlussklemme eindrehen, um leitfähigen Kontakt herzustellen. 3. Leiterseil abzweigen und mit Klemmfeder montieren (B).
  • Seite 27 3. Leiterseil abzweigen und mit Klemmfeder und Anschlussklemme, einfach, montieren (B). 4. 2. Leiterseil in unteren Kontakt von Anschlussklemme, einfach, montieren (C). 5. 2. Leiterseil in weiterer Klemmfeder und Anschlussklemme, einfach, montieren (D). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 27...
  • Seite 28 (C). 5. 2. Leiterseil in weiterer Klemmfeder und Anschlussklemme, einfach, montieren (D). 6. 3. Leiterseil in unteren Kontakt von Anschlussklemme, einfach, montieren (E). 7. 3. Leiterseil über Kreuz abzweigen und mit Klemmfeder montieren (F). 28 | DE OBO Bettermann...

  • Seite 29: Deckel Montieren

    Kreuzungs- bzw. Eckbereich montiert. Abb. 21: Montage Deckelstütze 1. Loch in Boden der Kabelrinne bohren für Flachrundschraube FRSB M6x16. 2. Deckelstütze mit Flachrundschraube und Kombimutter am Boden der Kabelrinne verschrauben. Hinweis! AlternativkanndieDeckelstützemitBohrschraubeundUnterlegscheibe montiertwerden. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 29...

  • Seite 30: Deckel Mit Deckelklammern Montieren

    2. Mindestens alle 1000 mm eine weitere Deckelklammer montieren (pro Deckelseite mindestens 3 Stück). 3. Deckel mit Deckelklammern an der Kabelrinne befestigen (B). 4. Nächsten Deckel mit Deckelklammern an der Kabelrinne befestigen. Hinweis! DerletzteDeckeljeweilsamEndedesSystemsmusszusätzlichzuden Deckelklammernmitz.B.einemDrehriegelfixiertwerden,umeinVer- rutschenbeimBetretenzuverhindern. 30 | DE OBO Bettermann...

  • Seite 31: Deckel Mit Drehriegeln Montieren

    2. Drehriegelknopf an der Deckeloberseite einsetzen (B). 3. Helixform von der Unterseite gegen Drehriegelknopf setzen (C). 4. Mutter an Helixform kontern (D). 5. Mindestens alle 900 - 1000 mm einen weiteren Drehriegel montieren (pro Deckelseite mindestens 3 Stück). Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 31...
  • Seite 32 Montieren Deckel mit Drehriegel montieren Abb. 24: Montage Deckeltyp DBKR mit Drehriegel 1. Ersten Deckel aufsetzen. 2. Drehriegel des Deckels an der Kabelrinne befestigen (A). 3. Nächsten Deckel mit Drehriegeln an der Kabelrinne befestigen (B). 32 | DE OBO Bettermann...

  • Seite 33: Deckel Bei Eckverbindung Montieren

    Montage Deckel bei Eckverbindung 1. Falls notwendig Deckel auf Länge schneiden. 2. Stoßkante des Deckels über die Länge x ausklinken (A). 3. Deckel aufsetzen (B). 4. Deckel mit Deckelklammern (C) oder Drehriegeln an der Kabelrinne befestigen. Montageanleitung Begehbare Kabelrinnensysteme BKRS DE | 33...

  • Seite 34: Deckel Bei Kreuzverbindung Montieren

    3. Schnittkanten entgraten, um Kabelschäden zu vermeiden. 4. Deckel 2 und 3 mit Deckelklammern (B) oder Drehriegeln an der Kabelrinne befestigen. 5. Deckel 1 aufsetzen (C). 6. Deckel 1 mit Deckelklammern (D) oder Drehriegeln an der Kabelrin- ne befestigen. 34 | DE OBO Bettermann...

  • Seite 35: Wartung

    Lose Verbindungselemente müssen nachgezogen und beschädigte Teile ausgetauscht werden. Wir empfehlen zudem, regelmäßig zu überprüfen, ob die Verbindung zum Gesamtpotentialausgleich intakt ist. Demontage Die Demontage der begehbaren Kabelrinnensysteme BKRS erfolgt in umgekehrter Reihenfolge wie die Montage. Entsorgung 1. Metallreste: wie Altmetall 2.
  • Seite 36 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Kundenservice Deutschland Tel.: +49 2373 89 - 13 00 toi@obo.de www.obo-bettermann.com Building Connections...
