Messfeld

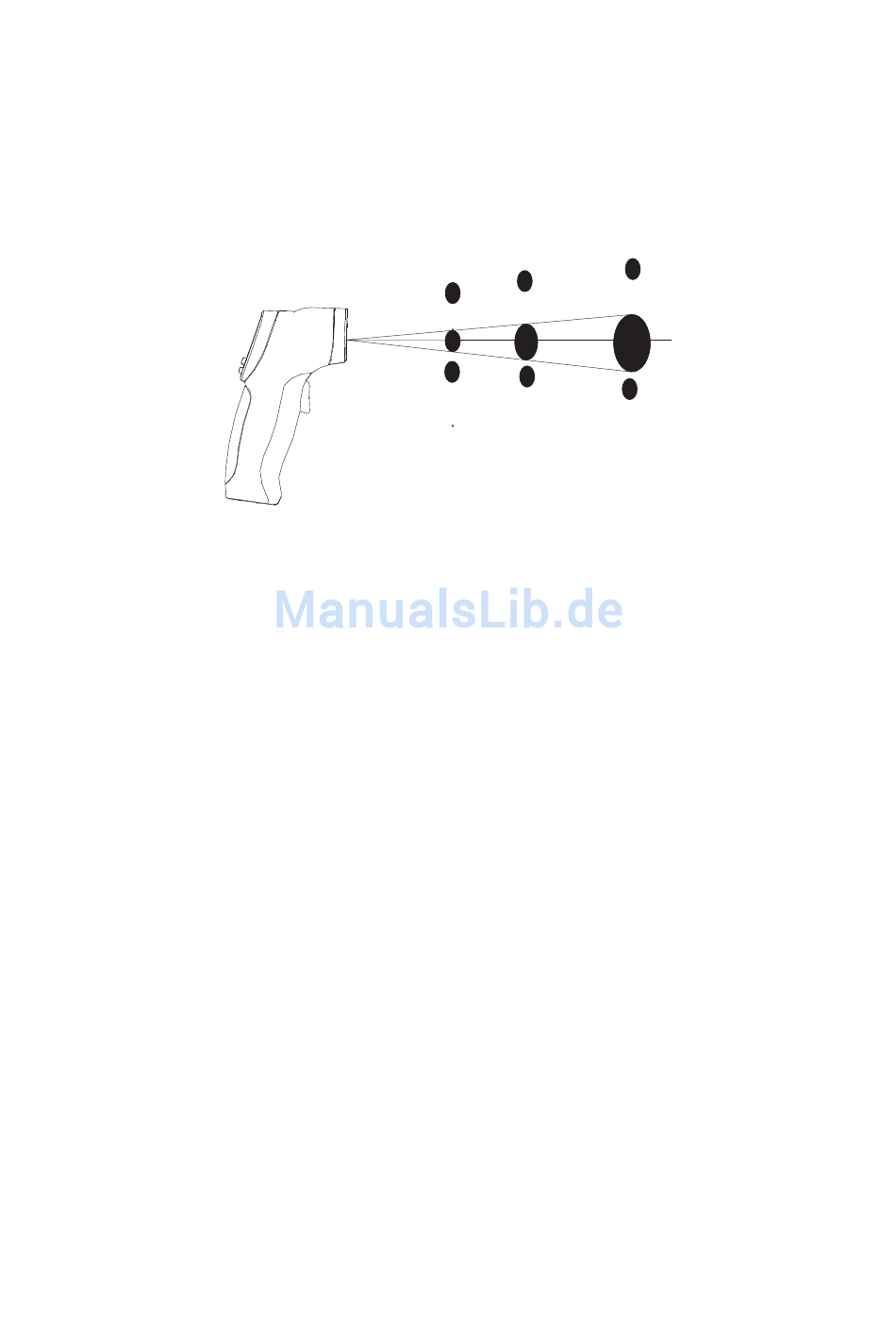

Das Messfeld des Geräts beträgt 12:1. Befindet sich das Messgerät beispielsweise in einer
Entfernung von 30,5 cm vom Objekt (Messpunkt) entfernt, so muss der Durchmesser des Objektes
mindestens 2,54 cm betragen. Andere Entfernungen sind dem Messfeld-Diagramm zu entnehmen.
Messungen sollten in der Regel so nah wie möglich am zu messenden Gegenstand durchgeführt
werden. Das Gerät ist in der Lage, eine Messung aus größeren Entfernungen durchzuführen;
jedoch kann das Messergebnis von äußeren Lichtquellen beeinflusst werden. Zusätzlich kann in
einem solchen Falle der Durchmesser des Messpunktes größer sein als die Fläche des zu
messenden Objekts; so werden auch Bereiche in die Messung integriert, welche ursprünglich gar
nicht gemessen werden sollten.
Emission und
Messung
IR-Thermometer messen die Oberflächentemperatur eines Gegenstandes. Der Sensor des
Thermometers ermittelt abgestrahlte, reflektierte und übertragene Energie des Objekts. Die
Elektronik des Thermometers wandelt diese Informationen in einen Temperaturwert um, welcher auf
dem Bildschirm angezeigt wird.
Die Menge abgestrahlter IR-Energie eines Objekts verhält sich proportional zur Temperatur eines
Objekts und seiner Fähigkeit Energie abzustrahlen. Diese Fähigkeit wird als Emission bezeichnet
und hängt von dem Material des Gegenstandes sowie dessen Oberflächenbeschaffenheit ab.
Emissionswerte reichen von 0,1 für sehr reflektierende Gegenstände bis zu 1,0 für flache schwarze
Oberflächen. Für das Modell 42510A können Emissionswerte von 0,1 bis 1,00 eingestellt werden.
Die meisten organischen Materialen sowie bemalte oder oxidierte Oberflächen haben einen
Emissionsfaktor von 0,95. Falls Sie unsicher sind, welchen Wert Sie verwenden sollen, wählen Sie
einen Emissionswert von 0,95.
2"
1"
@24"
@12"
2.54cm
5cm
@30.5cm
@61cm
7
4"
@48"
10cm
@122cm
Theorie der IR-
