LGMG T20J Betriebsanleitung Seite 40

Betriebsanleitung für die Hubarbeitsbühne

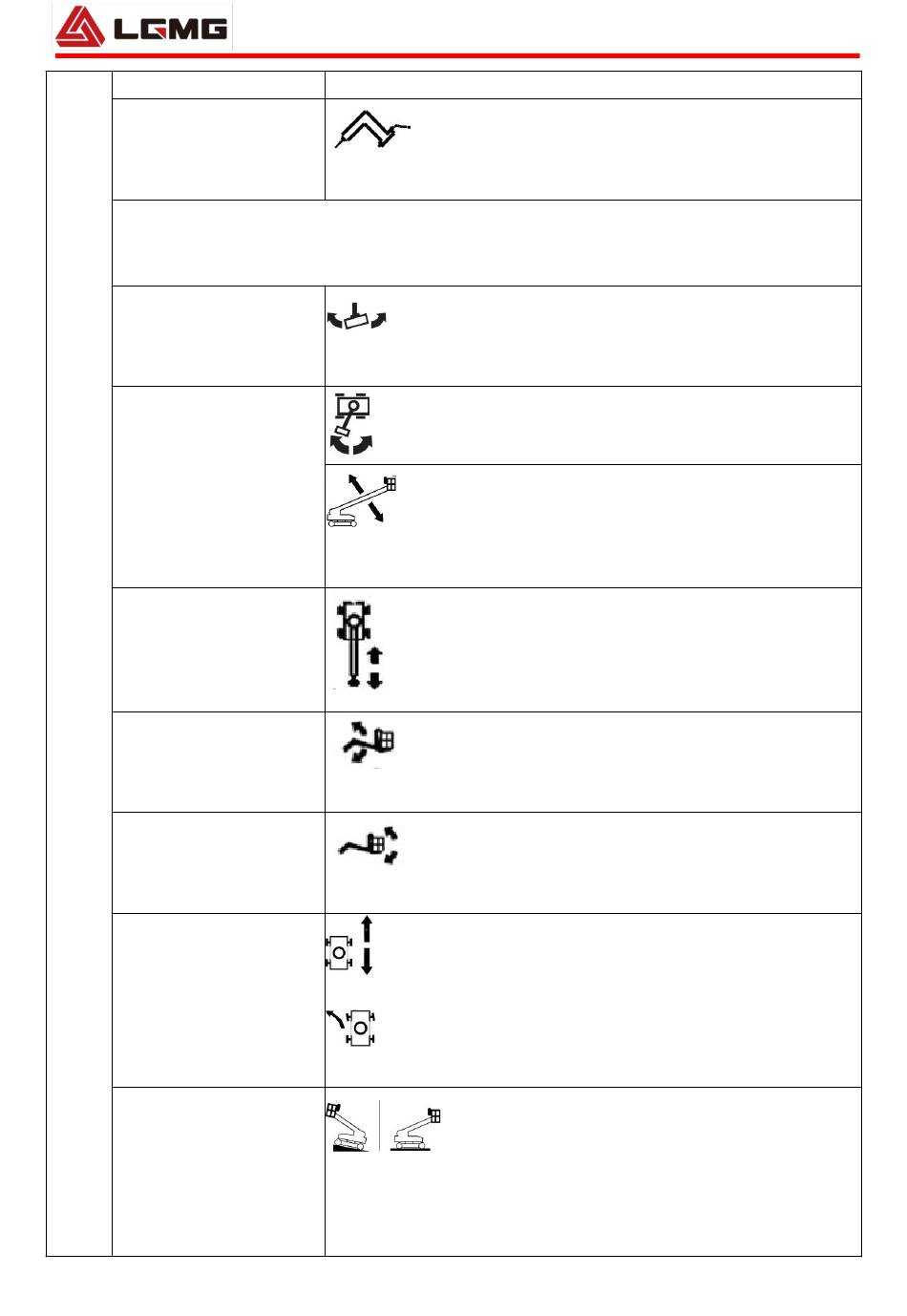

Generatorschalter
1. Drehen Sie den Schlüssel-Kippschalter zum oberen Schaltkasten.
2. Ziehen Sie den roten Notausschalter nach außen zur Ein-Position.
3. Treten Sie auf den Fußschalter.
Kippschalter für
Bühnendrehung
Drehgriff für Ausleger
auf-/abwärts und
Drehtisch
Aus-/Einfahren des
Auslegers
Kippschalter für
Anheben/Absenken des
kleinen Arms
Kippschalter für
Nivellieren der Bühne
Fahr-/Lenksteuergriff
Wahlschalter für die
Fahrgeschwindigkeit
Maschine vom oberen Schaltkasten her bedienen können.
Um den Generator in Betrieb zu nehmen, bringen Sie
den Generator-Kippschalter in die Ein-Position. Um
den Generator
Generator-Kippschalter in die Aus-Position.
Drehen Sie den Drehkippschalter für Bühnendrehung nach
rechts, um die Bühne nach rechts zu drehen. Drehen Sie
den Drehkippschalter für Bühnendrehung nach links, um die Bühne
nach links zu drehen.
Bewegen Sie den Steuergriff nach rechts, so bewegt sich der
Drehtisch nach rechts. Bewegen Sie den Steuergriff nach
links, so bewegt sich der Drehtisch nach links.
Bewegen Sie den Steuergriff nach vorne, so hebt sich der
Ausleger; bewegen Sie den Steuergriff nach hinten, so
senkt sich der Ausleger.
sollte der Summer ertönen; beim Schwenken des Auslegers in die
maximale und minimale Position ertönt der Summer.
Ziehen Sie den Steuergriff nach hinten, so wird der
Ausleger ausgefahren;
vorne, so wird der Ausleger eingefahren. Wenn der
Ausleger beim Ausfahren bzw. Einziehen die maximale
Position erreicht, ertönt der Summer.
Ziehen Sie den Kippschalter nach oben, so steigt der
kleine Arm; drücken Sie den Kippschalter nach unten, so
senkt sich der kleine Arm. Wenn sich der kleine Arm
senkt, ertönt der Summer.
Ziehen Sie den Kippschalter für Nivellieren der Bühne
nach oben, so wird die Bühnennivellierung erhöht;
drücken Sie den Kippschalter für Nivellieren der Bühne
nach unten, so wird die Bühnennivellierung verringert.
Bewegen Sie den Steuergriff nach oben, so fährt die
Maschine vorwärts; bewegen Sie den Steuergriff nach
unten, so fährt die Maschine rückwärts.
Drücken Sie die linke Seite des Daumenknüppels, so dreht
sich die Maschine nach links; drücken Sie die rechte Seite
des Daumenknüppels, so dreht sich die Maschine nach
rechts.
Wenn sich die Maschine auf dem Hangsymbol
befindet, wird sie für Fahrbetrieb im niedrigen
Geschwindigkeitsbereich verwendet. Zu diesem
Zeitpunkt schaltet der
Leerlaufdrehzahl; wenn sich die Maschine auf dem Symbol der
horizontalen Ebene
Hochgeschwindigkeitsbetriebsbereich verwendet.
32
anzuhalten,
Beim Absenken des Auslegers
drücken Sie den Steuergriff nach
Motor automatisch
befindet, wird sie
bringen Sie den
auf die hohe
zum Fahren im
