INNEHÅLL
SV
Inledning
Identifiering av guidesystemets delar
Konceptet
Användning av 3 mm borrguider
Användning av 3 mm stift
Inledande mönster med 3 mm hål
Slutförande av mönstret med 3 mm hål
Skapa förskjutna hål
Förstoring av 3 mm hålen till 20 mm
Praktiska tips
INLEDNING
Guidesystemet UJK Parf (PGS) har utformats av Peter Parfitt
och utvecklats gemensamt med Tools & Machinery Ltd som
tillverkar systemet under varumärket UJK.
Guidesystemet ger en mycket exakt men ändå snabb och enkel
metod för att lägga ut mönster av 20 mm hål i en arbetsbänk
eller på ytan i en spårsågsstation. Med ett par av UJK Super
Dogs och åtminstone två UJK Guide Dogs eller Pups kan du

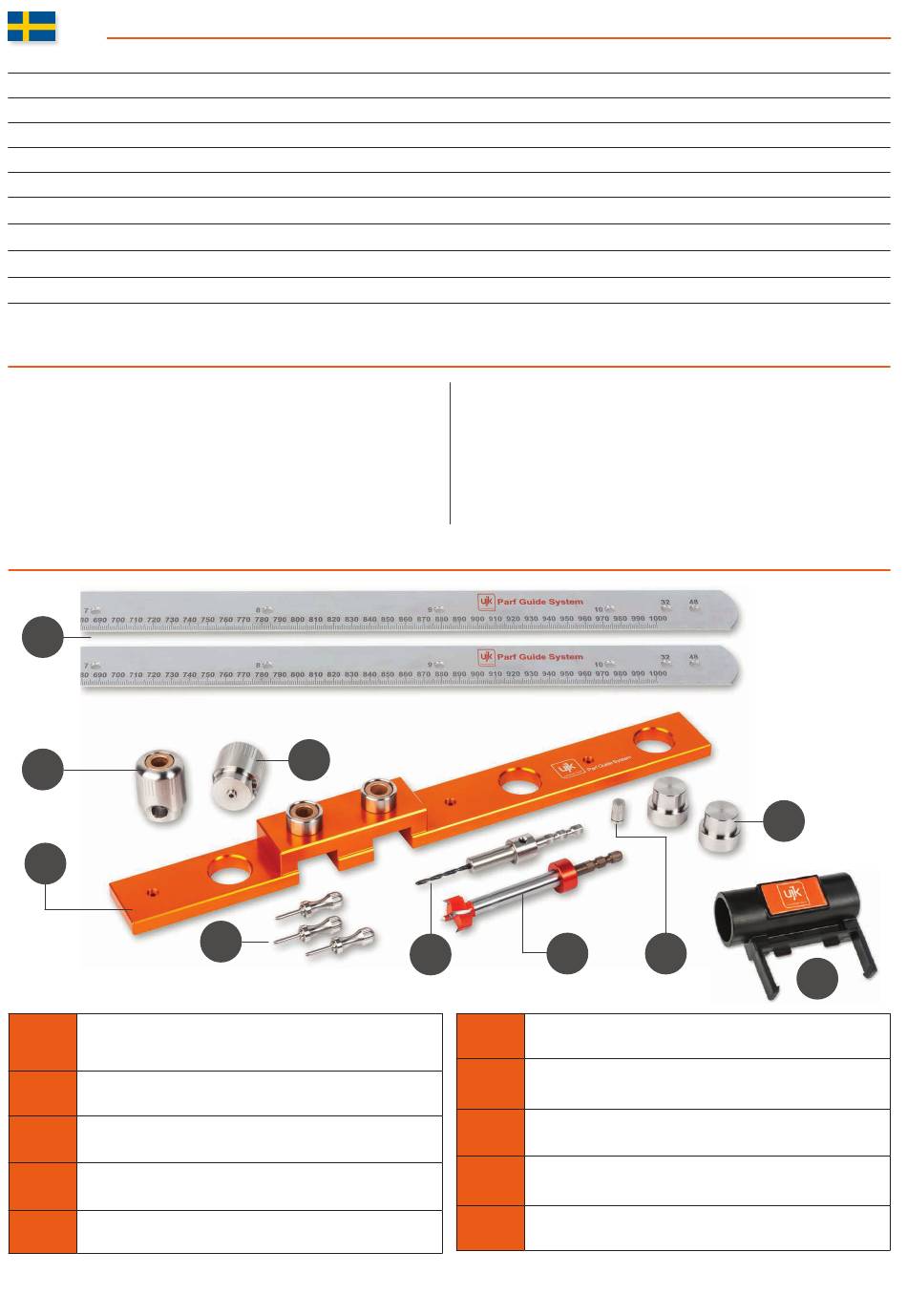

IDENTIFIERING AV GUIDESYSTEMETS DELAR
A
B
C
Figur 1
Två Parf-stavar, 1 m långa med metrisk linjalgrade-
A
ring och en serie 6 mm-hål
B
Lagerstyrd 3 mm borrguide; kort tapp
C
20 mm guideblock
D
Lagerstyrd 3 mm borrguide; lång tapp
E Uppsättning med 3 mm guidestift
D
E
Guidesystemets komponenter
skapa den perfekta räta vinkeln eller 45 graders kapningar
med antingen en guideskena och spårsåg eller en vinkel- och
cirkelsåg.
Guidesystemet är också ett enkelt sätt att skapa ett isometriskt
mönster med 20 mm hål som användaren sedan kan använda
för att göra perfekta 30 och 60 graderas snitt.
G
F
3 mm borrhållare med 3 mm borr
F
Speciellt D/G 20 mm TCT-borr med sexkantsskaft
G
och 3 mm centrerad spets med stoppkrage
H
Fästskruv för att sammanfoga Parf-stavar
I
Parf positionshakar
J
UJK Parf dammport
