Atenção:
• Os Pinos de 3mm foram desenhados para encaixarem nas
furações de 3mm realizadas com o equipamento fornecido -
ajudando na precisão do conjunto de furos de 20mm.
• As réguas não são desenhadas para serem utilizadas como
uma extremidade reta. A linha de onze furos de 6mm está
perfeitamente alinhada, mas a distância do centro de cada
furo até à extremidade da régua pode variar ligeiramente.
Isto não afeta a precisão ou o desempenho do PGS."

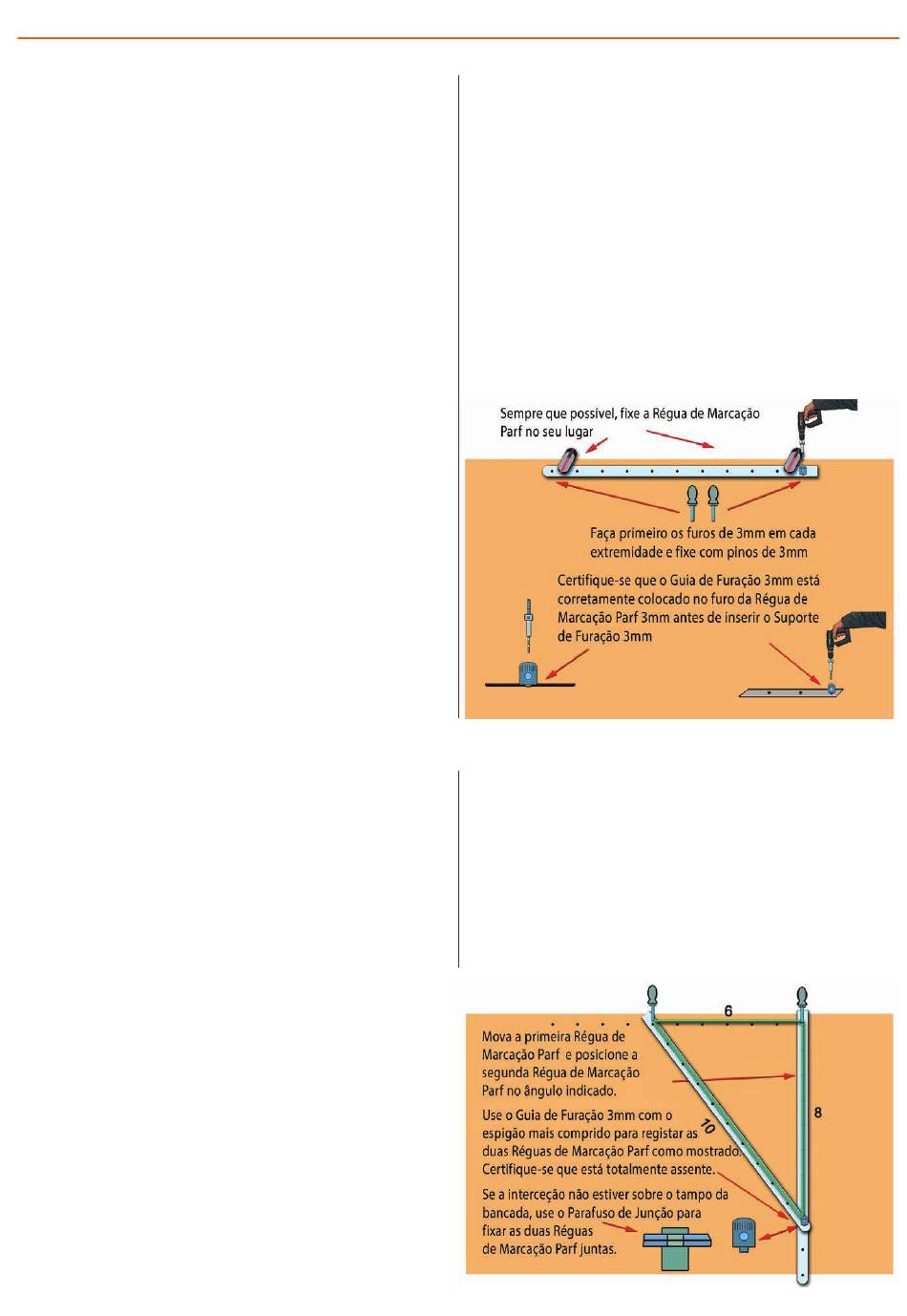

Passo 1 (Figura 5)
Coloque uma Régua de Marcação Parf no topo da bancada
com a extremidade arredondada como mostrado na Figura 5.
Determine onde deve ficar a primeira linha e o primeiro furo,
alinhe a Régua de Marcação Parf de acordo e fixe na posição.
Encaixe o Guia de Furação 3mm no furo de 6mm na Régua de
Marcação Parf do lado direito, como mostrado. Certifique-se
que está assente na Régua de Marcação Parf antes de fazer o
primeiro furo.
Insira um Pino de 3mm no furo, assegurando que encaixa
totalmente nos furos de 6mm da Régua de Marcação Parf.
De seguida, faça o furo na outra extremidade da Régua de
Marcação Parf usando o mesmo método e insira um segundo
Pino de 3mm no furo. Os furos intermédios de 3mm podem
então ser realizados.
Passo 2 (Figura 6)
Retire os grampos e o Pino de 3mm (à esquerda da Figura 6)
e mover a Régua de Marcação Parf como ilustrado na Figura
7. Coloque uma segunda Régua de Marcação Parf com um
Pino de 3mm através do furo "0" da Régua que passa para o 6º
furo na bancada à esquerda do Pino 3mm na outra Régua de
Marcação Parf.
As duas Réguas de Marcação Parf devem ser unidas no 8º furo
na vertical e o 10º furo na régua que se encontra num ângulo.
Se o ponto de junção for por cima do tampo da bancada, use o
segundo Guia de Furação 3mm (com o espigão mais comprido)
PADRÃO INICIAL DE FUROS DE 3MM
"NOTA: Se uma régua for fixada em qualquer extremidade,
é possível aplicar uma pressão lateral no meio que daria
origem a um conjunto impreciso de orifícios intermédios.
Assim, tendo feito furos em ambas as extremidades e fixado
a régua com pinos de 3 mm através desses orifícios, faça o
furo seguinte no centro da régua (posição 5). Ao fazer isto,
é essencial assegurar que não é aplicada nenhuma força
lateral. Se for usado um grampo próximo do centro para fixar
a régua, é necessário ter muito cuidado para assegurar que,
ao apertar o grampo, não ocorre nenhum movimento lateral
da régua.
A precisão deste furo intermédio pode ser verificada
imediatamente através do terceiro pino de 3 mm que deve
encaixar no seu lugar sem qualquer dificuldade. Este terceiro
pino de 3 mm deve permanecer colocado enquanto os
restantes furos de 3 mm são realizados".
Figura 5
para manter as duas Réguas de Marcação juntas. De seguida,
use a broca de 3mm para fazer um furo nesse ponto remova
o Guia de Furação 3mm, afaste a Régua de Marcação Parf
esquerda e insira um Pino de 3mm no novo furo de 3mm para
fixar a Régua de Marcação Parf vertical no seu lugar.
Se a junção das duas Réguas de Marcação Parf não for sobre a
bancada, como é o caso na criação de um novo tampo MFT3,
junte as duas Réguas usando um Parafuso de Junção.
Figura 6
