Bild 10
1. Spannvorrichtungsführung 3. Schraube (hinten am
2. Schraube und Mutter
3.
Entfernen Sie die Schraube und die Mutter,
mit denen die Riemenspannerführung an
der Antriebshalterung befestigt ist (Abb. 9).
Die Riemenspannung wird gelöst, wenn die
Schraube entfernt wird.
4.
Setzen Sie einen großen Schraubenschlüssel
am Keilriemenspanner an. Drehen Sie den
Keilriemenspanner nach rechts, bis der
Aufkleber mit der Position 15 am Spannerrohr
ausgerichtet ist.
5.
Setzen Sie die Schraube in die ausgefluchteten
Führungslöcher und befestigen Sie sie mit
der Mutter. Wenn die Löcher nicht genau
ausgefluchtet sind, drehen Sie die Führung zum
nächsthöheren Loch, bis sie ausgefluchtet sind.
6.
Ziehen Sie die Schraube hinten am Rahmen an,
um den Spanner zu befestigen.
7.
Bringen Sie die Motorabdeckung wieder an.
g027818
Rahmen)
4. Spanner

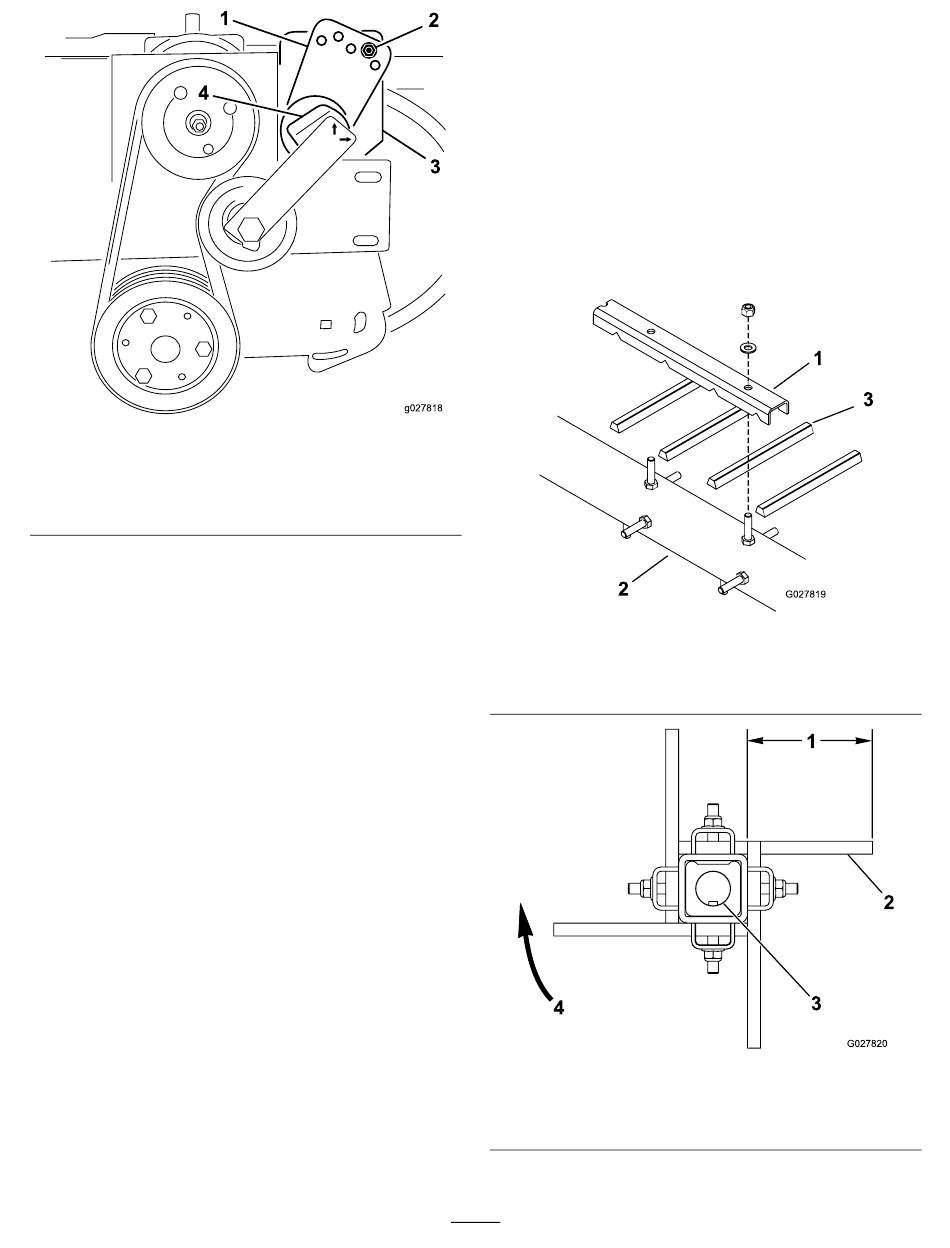

Austausch der
Fingerriemen
1.
Lösen Sie die Muttern und Unterlegscheiben,
mit denen die Fingerklemmen am Rotor befestigt
sind
(Bild 11
und
2.
Entfernen Sie den alten Fingerriemen.
3.
Bringen Sie neue Fingerriemen an
12). Die Fingerriemen ragen bis zu 10 cm
über die Fingerklemmen hinaus.
4.
Ziehen Sie die Muttern fest, um die Finger zu
arretieren.
1. Fingerklemme
2. Rotor
1. ca. 10 cm
2. Flache Seite des Riemens
11
12).
(Bild 11
Bild 11
3. Fingerriemen
Bild 12
3. Welle mit Passfeder
4. Drehrichtung der Bürste
und
g027819
g027820
