Übersicht der Komponenten an der Rückseite
Laufwerkanzeigen
Jedes Hot-Swap-Laufwerk wird mit einer Aktivitätsanzeige und einer Statusanzeige geliefert. Die Signale
werden von den Rückwandplatinen gesteuert. Unterschiedliche Farben und Geschwindigkeiten weisen auf
unterschiedliche Aktivitäten oder den Status des Laufwerks hin. Im Folgenden sind die Anzeigen auf einem
Festplattenlaufwerk oder einem Solid-State-Laufwerk dargestellt.

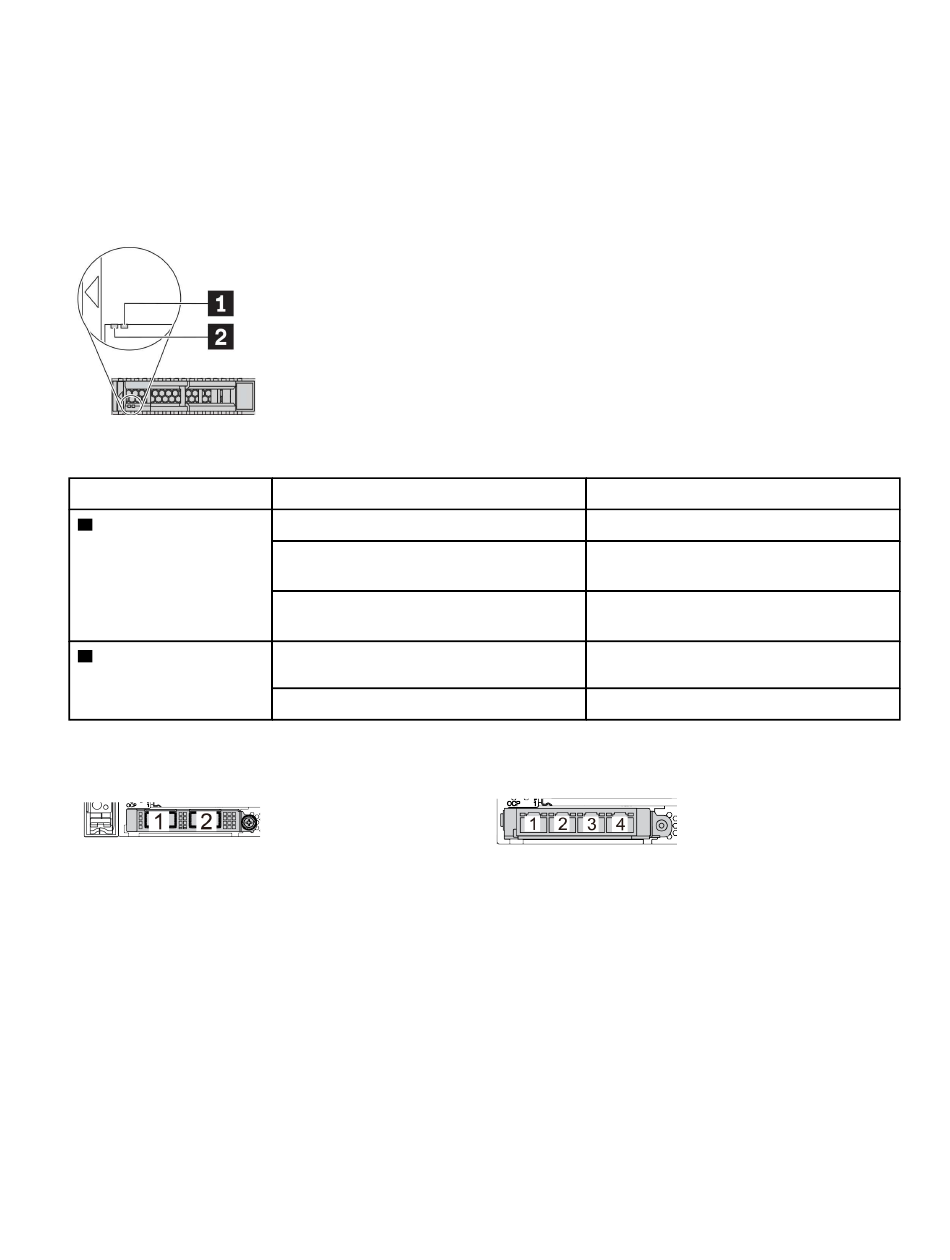

Abbildung 7. Laufwerkanzeigen
Laufwerkanzeige
Anzeige für
1
Laufwerkstatus (rechts)
Betriebsanzeige für
2
Laufwerke (links)
Ethernet-Anschlüsse
Abbildung 8. OCP 3.0-Ethernet-Adapter (zwei
Anschlüsse, von der Rückseite)
Der OCP 3.0-Ethernet-Adapter bietet zwei oder vier zusätzliche Ethernet-Anschlüsse für
Netzwerkverbindungen.
Standardmäßig kann der Ethernet-Anschluss 1 (der erste Anschluss von links in der Ansicht der
Serverrückseite) auf dem OCP 3.0-Ethernet-Adapter auch als Verwaltungsanschluss unter Verwendung der
gemeinsam genutzten Verwaltungskapazität verwendet werden. Wenn der gemeinsame
Verwaltungsanschluss ausfällt, kann der Datenverkehr automatisch auf einen anderen Anschluss auf dem
Adapter umschalten.
Status
Konstant gelb
Blinkt gelb (blinkt langsam, ungefähr
einmal pro Sekunde)
Blinkt gelb (blinkt schnell, ungefähr viermal
pro Sekunde)
Konstant grün
Blinkt grün
Beschreibung
Beim Laufwerk ist ein Fehler aufgetreten.
Das Laufwerk wird wiederhergestellt.
Der RAID-Adapter sucht das Laufwerk.
Das Laufwerk ist eingeschaltet, jedoch
nicht aktiv.
Das Laufwerk ist aktiv.
Abbildung 9. OCP 3.0-Ethernet-Adapter (vier Anschlüsse,
von der Rückseite)
Kapitel 2
.
65
Serverkomponenten
