Seite 2
Hallo! Vielen Dank… …dass du dich für den wibutler pro entschieden hast. Der smarte Home Server verknüpft Produkte verschiedener Hersteller miteinander und macht sie über die wibutler-App steuerbar. Das bedeutet für dich: Volle Flexibilität! Entscheide, welche Produkte du wie miteinander nutzen möchtest, ob du sie selbst hinzufügst oder von einem Profi installieren lässt.
Inhaltsverzeichnis Lieferumfang wibutler pro im Überblick Anschließen der Kabel Idealer Aufstellort Übersicht der von wibutler unterstützten Funksysteme App-Download Anmeldung Anmeldung als Nutzer 6.2. Anmeldung als Servicepartner Einrichtungsassistent Online-Portal Passwort vergessen Access-Point-Modus Statusabfrage Auslieferungszustand und Notfallwiederherstellung 12.1 Auslieferungszustand wiederherstellen 12.2 Notfallwiederherstellung...
Hinweis: Die Abbildung des Netzteils, des Netzwerkkabels und des Wandmontagekits kann vom Inhalt abweichen. Falls der wibutler an einer Wand befestigt werden soll, entsprechen die zu tätigenden Bohrungen exakt den Abständen der Löcher, die bei der Benutzung eines A4-Lochers entstehen.
USB 1.x –Geräten kompatibel. Hier können USB-Geräte mit max. 500mA Stromaufnah- me angeschlossen werden. Aktuell findet dieser Anschluss Verwendung zur Notfall- Wiederherstellung des wibutlers. Startet der Home Server nicht mehr richtig und hilft der Recovery-Mode nicht weiter, kann die Software des wibutler in Werkszustand zurückgesetzt werden. Netzanschluss Anschluss für das im Lieferumfang enthaltene Netzteil.
Seite 6

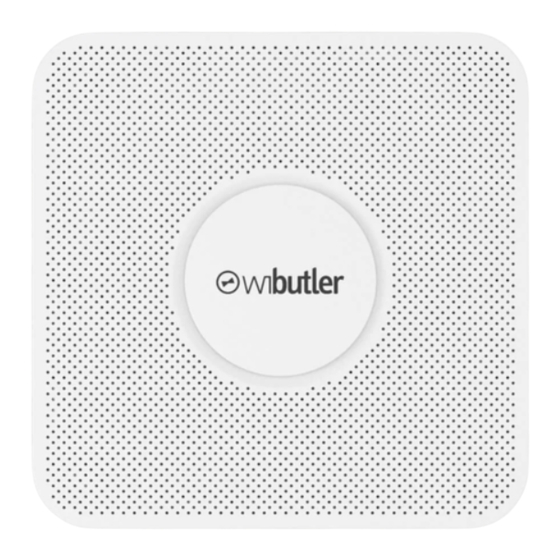

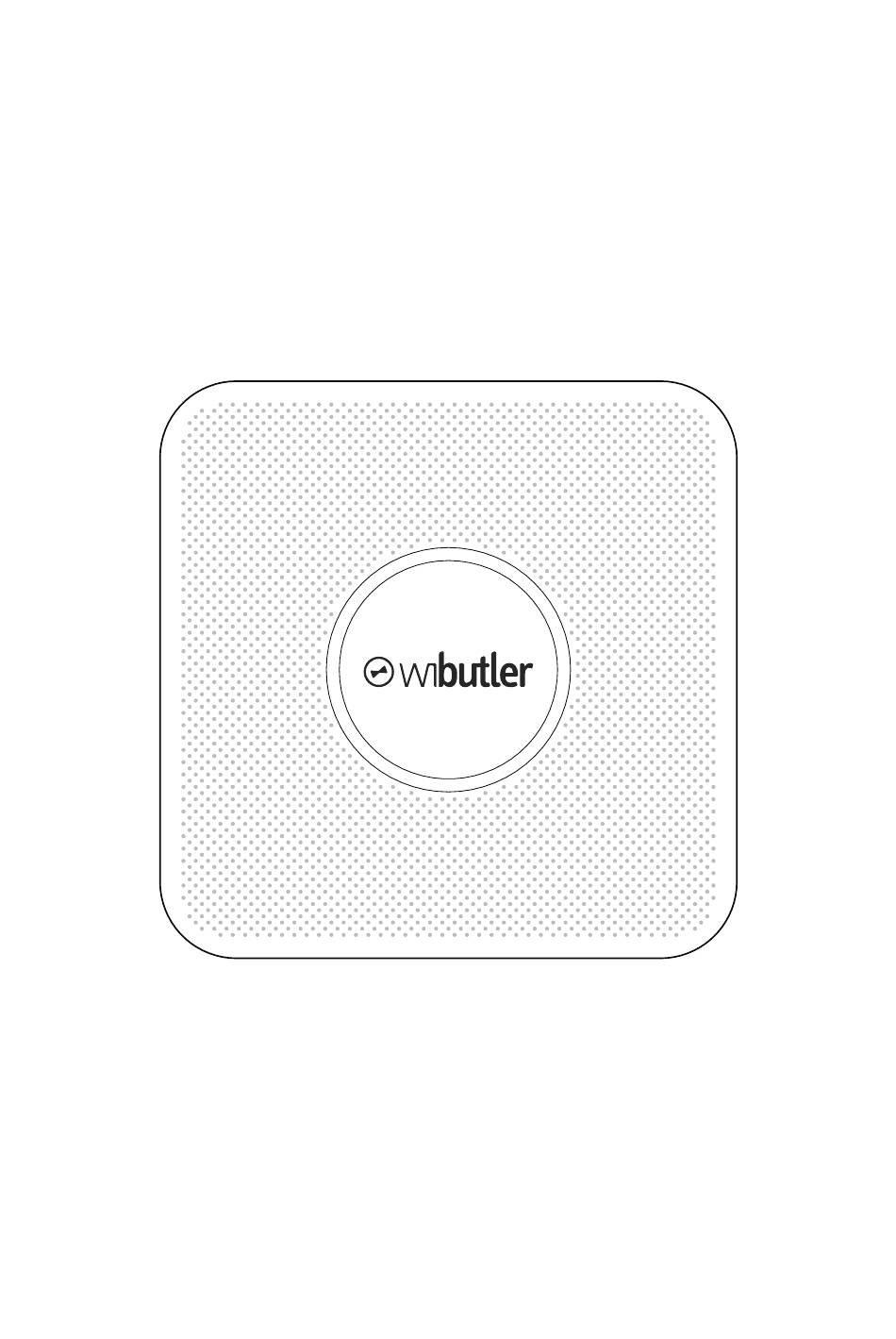

Oberseite: drehbares Logo Hinterseite: Lautsprecher Unterseite: Wandmontage Product Label/ Master-Key und LAN MAC...
Der wibutler pro ist betriebsbereit, sobald die Status-LED dauerhaft weiß leuchtet und ein Begrüßungssound abgespielt wurde. Hinweis: Steht für die Inbetriebnahme kein Router zur Verfügung, kann der wibutler pro auch ein eigenes WLAN-Netzwerk aufbauen und als sog. Access-Point betrieben werden. Details dazu auf Seite 15.
Gerät so positioniert werden, dass ein guter WLAN-Empfang zwischen Router und wibutler gewährleistet ist. Als guter Indikator dient ihr Smartphone. Wenn dieses eine gute Verbindung zu Ihrem WLAN hat, sollte auch der wibutler an der ausge- wählten Position eine ausreichende Verbindung herstellen können.
Abhängig von der Konfiguration des Netzwerkes und der bereits im Netzwerk bekannten Geräte. Im Normalfall ist das Anlernen im Privathaushalt für 254 Netzwerkgeräte möglich. Davon müssen dann Router, wibutler, evtl. PC, Laptop, TV, Smartphones/Tablets, Set-Top- Boxen, etc. abgezogen werden. Hinweis: Erfahrungswerte (Werte können je nach Wohnumfeld abweichen)
5. App-Download Um die wibutler-App herunterzuladen, einfach mit dem Smartphone oder Tablet den Link www.wibutler.com/getstarted besuchen, um von dort zum App Store und zu Google Play zu gelangen. Nach erfolgreichem Download erscheint das wibutler App-Icon auf dem Homescreen. Betriebssystemanforderung (Stand Mai 2015): mindestens iOS 7 mindestens Android 4.1...
Das Bediengerät muss mit dem Router/Access-Point verbunden sein, an den auch der wibutler angeschlossen ist. Nach Appstart, wibutler suchen und auswählen. Der wibutler ist anhand seiner LAN MAC Adresse zu erkennen. Diese befindet sich auf der Unterseite des Gerätes. Für die Erstanmeldung als Benutzernamen “admin”...
Sekunden gedrückt halten. Es ertönen zunächst die Sounds „Admin“ und „Access- Point“. Erst loslassen, wenn der Sound „Service“ ertönt und die LED blau leuchtet. Der wibutler pro stellt nun ein eigenes WLAN-Netzwerk als Access Point zur Verfügung, mit dem man sich anschließend per Smartphone oder Tablet verbinden kann.
7. Einrichtungsassistent Bei Erststart erscheint in der App der Einrichtungsassistent. Neben der kabelgebun- denen Verwendung besteht die Möglichkeit, den wibutler pro drahtlos über WLAN (als WLAN Client) zu betreiben. Darüber hinaus kann das Gerät über einen eigenen Access-Point auch ohne Internetzugriff verwendet werden, jedoch sind dann regelmä- ßige Updates nur erschwert durchführbar (auch weitere Features sind nur mit Inter-...
„admin“ und dem gerätespezifischen Master-Key, der sich auf der Geräteunter- seite befindet, die Anmeldung erfolgen. Nachfolgend kann über die wibutler-App in der Benutzerverwaltung ein neues Passwort vergeben werden. Der Admin-Modus kann jederzeit durch ein kurzes erneutes Drücken auf den Service-Button wieder beendet werden.
10. Access-Point-Modus Soll der wibutler ein eigenes WLAN-Netzwerk aufbauen und nicht in ein bestehendes eingebunden werden, besteht die Möglichkeit ihn als Access-Point zu betreiben. Dafür den Service-Button 10 Sekunden gedrückt halten. Nun ertönt erst der Sound „Admin“. Button weiterhin gedrückt halten, bis die Status-LED magenta aufleuchtet und der Sound „Access-Point“...
11. Statusabfrage Die Status-LED auf der Vorderseite des wibutler pro weist durch Leuchten oder Blinken auf verschiedene Systemzustände oder Fehler hin. Modus Farbe Bedeutung weiß - dauerhaft leuchtend System bereit Admin-Modus aktiv; blinkt bis gelb - langsam blinkend Modus beendet wird Access-Point-Modus aktiv;...
Vorgang muss wiederholt werden 12.2 Notfallwiederherstellung Dieser Vorgang (Disaster Recovery) schreibt die interne Festplatte (SSD) des wibutler pro komplett neu und sollte nur dann verwendet werden, wenn der vorherige Modus (in Auslieferungszustand setzen) keinen Erfolg gebracht hat. wibutler vom Stromnetz trennen USB-Stick mit Wiederherstellungs-Software in den USB-Port des wibutler stecken den Soft-Reset-Button auf der Rückseite mithilfe des Service-Tools (Metal-Pin)
Das Gerät sollte Raumtemperatur erreicht haben, bevor es in Betrieb genommen wird. Wartung Vor der Reinigung des wibutler pro immer den Netzstecker ziehen. Das Gerät mit einem trockenen und sauberen Tuch reinigen. Auf die Verwendung von Reinigungsmitteln sollte verzichtet werden.
Seite 19
Umwelt, Naturschutz und Reaktorsicherheit (www.bmu.de). Aufstellort Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Pro- dukt nicht im unmittelbaren Gesichtsfeld platziert werden. Anforderungen Der wibutler pro erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. 2006/95/EC Niederspannungsrichtlinie 2014/108/EC EMC Richtlinie...
14. Technische Daten wibutler pro Spannungsversorgung 100 - 240 V AC Spannung / 50 - 60 Hz Maximale Leistungsaufnahme 18 W; 1,5 A bei 12 V 1 x 3,5 mm Stereo-Ausgang Anschlüsse 1 x Gigabit-Ethernet-RJ45 1 x 2.0 USB-Anschluss EnOcean/ 868 MHz...
Garantiebedingungen Über die Mängelhaftung hinaus, garantiert iEXERGY die Haltbarkeit der wibutler-Produkte, wenn sie von einem durch iEXERGY zertifizierten Handwerker eingebaut wurden, für 24 Monate, beginnend mit dem Kauf des Produktes. Von dieser Garantie abgedeckt sind alle Konstruktions-, Material- und Fabrikationsfehler.
