Inhaltszusammenfassung für wibutler pro

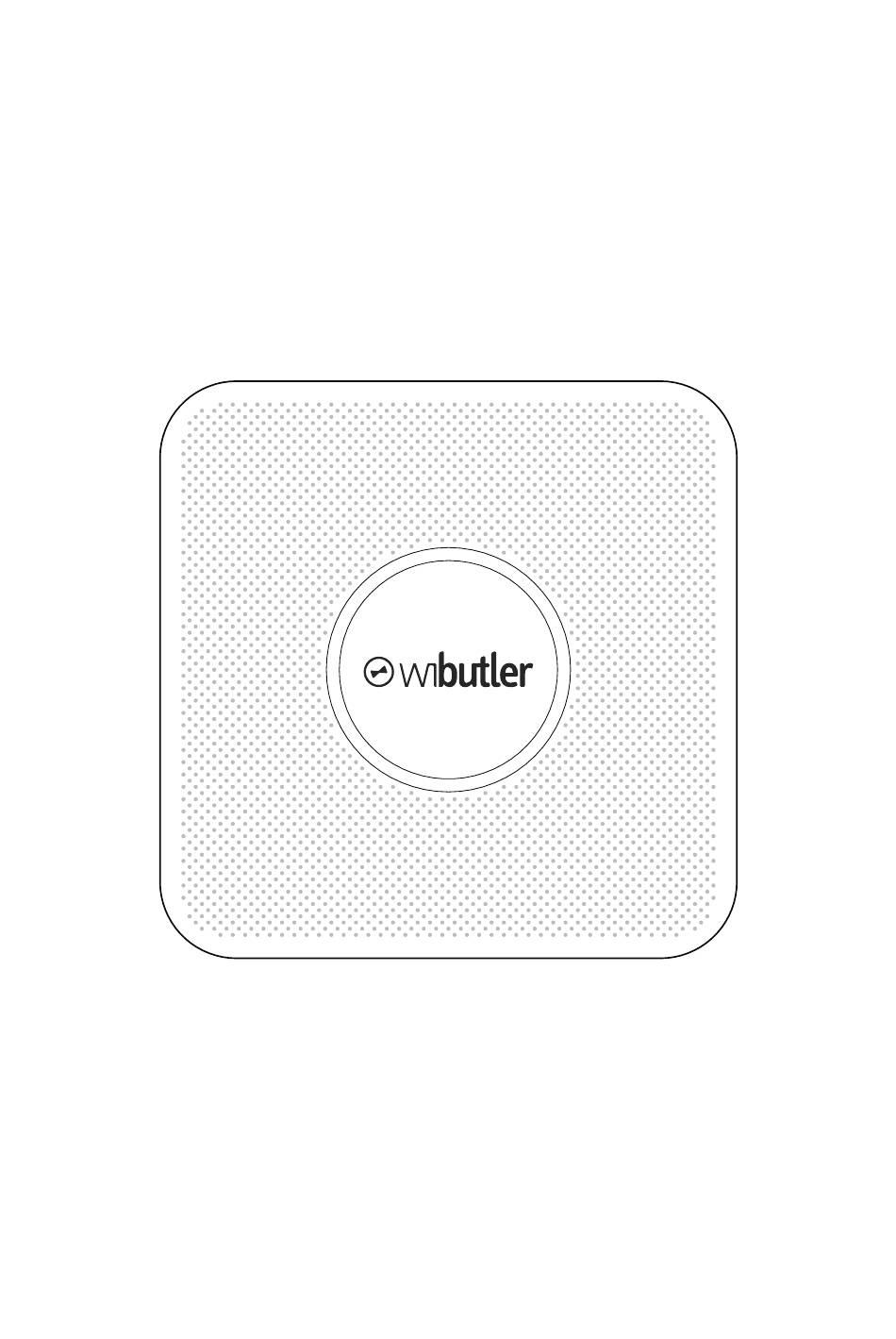

- Seite 1 Bedienungsanleitung...
- Seite 2 Funktionsumfang zu nutzen. Wichtige Information: Firmware Update Bevor du deinen wibutler pro nutzt, stelle sicher, dass er mit der aktuellsten Firmware ausgestattet ist. Wenn ein Firmware Update vorhanden ist, solltest du dieses unbedingt herunterladen. Updates halten deinen wibutler pro auf dem neuesten Stand und ermöglichen dir die uneingeschränkte Nutzung aller...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang Der wibutler pro im Überblick Anschließen der Kabel Idealer Aufstellort Übersicht der vom wibutler pro unterstützten Funkstandards App-Download Anmeldung Anmeldung als Nutzer Anmeldung als Servicepartner Einrichtungsassistent Firmware-Update Online-Portal Passwort vergessen Access-Point-Modus Betriebszustände Auslieferungszustand wiederherstellen Wichtige Hinweise Technische Daten Haftungsausschluss Gewährleistung... -
Seite 4: Lieferumfang
Netzwerkkabel Netzteil Wandmontagekit inkl. Service-Tool Hinweis: Die Abbildung des Netzteils, des Netzwerkkabels und des Wandmontagekits kann vom Inhalt abweichen. Falls der wibutler pro an einer Wand befestigt werden soll, entspre- chen die Bohrabstände den Lochabständen eines DIN A4-Papierlochers (80mm). -
Seite 5: Der Wibutler Pro Im Überblick
2. Der wibutler pro im Überblick Audioausgang Service-Button Gigabit-Ethernetanschluss Netzteilanschluss USB 2.0-Anschluss Audioausgang (3,5 mm Klinke) Für den Anschluss externer aktiver Lautsprecher bzw. einer Stereoanlage. Über die App können die Lautstärke des integrierten Lautsprechers und die Audio-Ausgabe über den externen Anschluss getrennt eingestellt werden. Der externe Ausgang ist nicht dafür gedacht, externe Lautsprecher (Kopfhörer ausgeschlossen) direkt anzu-... - Seite 6 Oberseite: drehbares Logo Rückseite: Lautsprecher Unterseite: Wandmontage Typenschild mit Master Key und LAN MAC...
-
Seite 7: Anschließen Der Kabel
Der wibutler pro ist betriebsbereit, sobald die Status-LED auf der Vorderseite dauerhaft weiß leuchtet und ein Begrüßungs-Sound abgespielt wurde. Hinweis: Steht für die Inbetriebnahme kein Router zur Verfügung, kann der wibutler pro auch ein eigenes WLAN-Netzwerk aufbauen und im sog. Access-Point-Modus betrieben werden (11. Access-Point-Modus). -
Seite 8: Idealer Aufstellort
Gerät so positioniert werden, dass ein guter WLAN-Empfang zwischen Rou- ter und wibutler Zentrale gewährleistet ist. Als guter Indikator dient das Smartphone. Wenn dieses eine gute Verbindung zu dem WLAN hat, sollte auch der wibutler pro an der ausgewählten Position eine ausreichende Verbindung herstellen können. -
Seite 9: Übersicht Der Vom Wibutler Pro Unterstützten Funkstandards
4.1 Übersicht der vom wibutler pro unterstützten Funkstandards Reichweite Frequenz (MHz) (in Gebäuden/Freifeld) Anzahl anlernbarer Geräte EnOcean 30/100 Smart ACK Geräte: 15 Aktoren: 126 Sensoren: unbegrenzt Z-Wave 30/100 Geräte: 232 ZigBee 2400 10/50 Geräte: nahezu unbegrenzte Anzahl von Geräten. Bei über 100 Geräten kann es zu technischen Limitierungen kommen,... -
Seite 10: App-Download
5. App-Download Um die wibutler-App herunterzuladen, einfach mit dem Smartphone oder Tablet den Link www.wibutler.com/getstarted besuchen, um von dort zum App Store oder zu Google Play zu gelangen. Nach erfolgreichem Download erscheint das Icon der wibutler-App auf dem Home- screen. -
Seite 11: Anmeldung
Das Bediengerät (Smartphone oder Tablet) muss mit dem Router/Access-Point ver- bunden sein, an den auch der wibutler pro angeschlossen ist. Nach dem Starten der App wibutler pro suchen und auswählen. Der wibutler pro ist anhand seiner LAN MAC Adresse zu erkennen. -
Seite 12: Anmeldung Als Servicepartner
In beiden Fällen ist der jeweilige Modus für 12 Stunden aktiv und wird durch Blinken der LED signalisiert. Ein Login ist mit den Nutzern „admin“ und „service“ möglich. Als Admin den Master Key auf der Rückseite des wibutler pro verwenden. Durch kurzes erneutes Betätigen des Service Buttons kann jederzeit wieder in den Standardbetrieb... -
Seite 13: Service-Modus
„Push Notifications“ (die Möglichkeit, sich bei Statusänderungen seiner smarten Geräte Nachrichten zusenden zu lassen) funktionieren zudem ausschließlich mit einer bestehenden Internetverbindung. Neben der physikalischen Verbindung des wibutler pro mit dem Router ist eine Aktivie- rung der Online-Dienste über die App notwendig. Dafür ist eine Guideline vorhanden: www.wibutler.com/g2... -
Seite 14: Firmware-Update
• Wähle „Firmware-Update“. • Tippe auf „Auf Aktualität prüfen“, um herauszufinden, ob dein wibutler pro bereits mit der aktuellsten Firmware ausgestattet oder ein Update verfügbar ist. • Sofern eine neue Firmware verfügbar ist, kannst du diese nun herunterladen. •... -
Seite 15: Passwort Vergessen
Login „admin“ und dem gerätespezifischen Master Key, der sich auf der Geräteunter- seite befindet, die Anmeldung erfolgen. Nachfolgend kann über die wibutler-App in der Benutzerverwaltung ein neues Passwort vergeben werden. Hinweis 1: Der Admin-Modus kann jederzeit durch ein kurzes erneutes Drücken auf den Ser- vice-Button wieder beendet werden. -
Seite 16: Access-Point-Modus
Der wibutler pro befindet sich nun dauerhaft im Access-Point-Modus (Sta- tus-LED leuchtet nun wieder dauerhaft weiß und der Sound „Access-Point On“ ertönt). Nun kann das Smartphone oder Tablet über WLAN mit dem wibutler pro verbunden werden. Zur genauen Identifizierung des wibutler-Netzwerks können die letzten sechs Zeichen der LAN MAC-Adresse auf der Unterseite des Gerätes hinzugezogen werden... -
Seite 17: Betriebszustände
12. Betriebszustände Die Status-LED auf der Vorderseite des wibutler pro weist durch Leuchten oder Blinken auf verschiedene Betriebszustände oder Fehler hin. Modus Farbe Bedeutung weiß - dauerhaft leuchtend System bereit Admin-Modus aktiv; blinkt bis gelb - langsam blinkend Modus beendet wird Access-Point-Modus aktiv;... -
Seite 18: Auslieferungszustand Wiederherstellen
3 Sekunden grün, danach startet der wibutler pro automatisch neu. • sollte während des Vorgangs ein Fehler auftreten, leuchtet die LED dauerhaft rot - nach ca. 30 Sekunden dauerhaftem Leuchten, startet der wibutler pro neu und der Vorgang muss wiederholt werden. -
Seite 19: Wichtige Hinweise
Das Gerät sollte Raumtemperatur erreicht haben, bevor es in Betrieb genommen wird. Wartung Vor der Reinigung des wibutler pro immer den Netzstecker ziehen. Das Gerät mit einem trockenen und sauberen Tuch reinigen. Auf die Verwendung von Reinigungsmitteln sollte verzichtet werden. - Seite 20 Aufstellort Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Pro- dukt nicht im unmittelbaren Gesichtsfeld platziert werden. Anforderungen Hiermit erklärt die Connectivity Solutions GmbH, dass der Funkanlagentyp wibutler pro (PCN: Alfred) der Richtlinie 2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist verfügbar unter wibutler.com/compliance...
-
Seite 21: Technische Daten
15. Technische Daten wibutler pro Spannungsversorgung 100 - 240 V AC Spannung / 50 - 60 Hz Maximale Leistungsaufnahme 18 W; 1,5 A bei 12 V 1 x 3,5 mm Stereo-Ausgang Anschlüsse 1 x Gigabit-Ethernet-RJ45 1 x USB-2.0-Anschluss EnOcean/ 868 MHz... -
Seite 22: Haftungsausschluss
16. Haftungsausschluss Die Connectivity Solutions GmbH haftet nicht für Mängel, Schäden oder daraus resultierende Folgeschäden, verursacht durch: fehlerhaften Einbau / Installation, Nichtbeachtung der Einbau- und Bedienungsanleitung, unsachgemäßer Bedienung oder Beanspruchung, äußere Einwirkungen, wie insbesondere Stöße, Schläge oder Witterung, Reparaturen oder Abänderung durch Dritte (für Reparaturen ist ausschließlich die Connectivity Solutions GmbH zuständig), Verwendung ungeeigneter Zubehörteile, Schäden durch unzulässige Überspannungen,... -
Seite 23: Gewährleistung
17. Gewährleistung Es gelten die gesetzlichen Gewährleistungsbedingungen. -
Seite 24: Impressum
18. Impressum Connectivity Solutions GmbH Weseler Straße 539 48163 Münster Deutschland Telefon: +49 (0)251 149 816-30 Fax: +49 (0)251 149 816-34 info@wibutler.com www.wibutler.com Geschäftsführer: Michael Jüdiges Handelsregister-Nummer: HRB 6967 des Amtsgerichtes Marburg Umsatzsteuer-Identifikationsnummer: DE 317 878 920 Inhalt und Struktur dieser Bedienungsanleitung sind urheberrechtlich geschützt.
