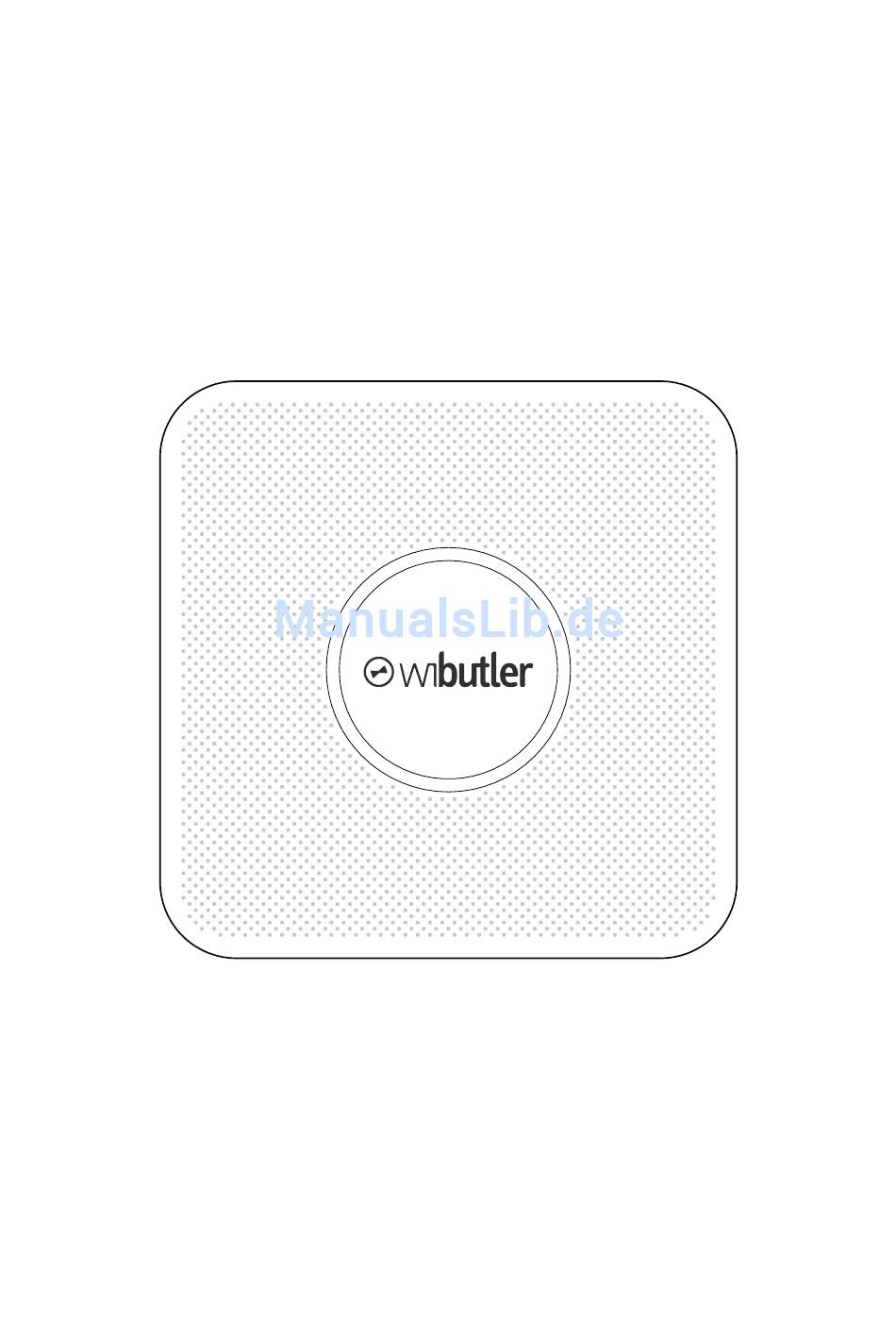

- Seite 1 Bedienungsanleitung...
- Seite 2 Funktionsumfang zu nutzen. Wichtige Information: Firmware Update Bevor du deinen wibutler pro nutzt, stelle sicher, dass er mit der aktuellsten Firmware ausgestattet ist. Wenn ein Firmware Update vorhanden ist, solltest du dieses unbedingt herunterladen. Updates halten deine Hardware auf dem neuesten Stand und ermöglichen dir die uneingeschränkte Nutzung aller...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang Der wibutler pro im Überblick Anschließen der Kabel Idealer Aufstellort Übersicht der vom wibutler pro unterstützten Funksysteme App-Download Anmeldung Anmeldung als Nutzer 6.2. Anmeldung als Servicepartner Einrichtungsassistent Firmware Update Online-Portal Passwort vergessen Access-Point-Modus Statusabfrage Auslieferungszustand wiederherstellen Wichtige Hinweise Technische Daten Gewährleistung... -
Seite 4: Lieferumfang
Hinweis: Die Abbildung des Netzteils, des Netzwerkkabels und des Wandmontagekits kann vom Inhalt abweichen. Falls der wibutler pro an einer Wand befestigt werden soll, entspre- chen die zu tätigenden Bohrungen exakt den Abständen der Löcher, die bei der Benut- zung eines Din A4-Lochers entstehen. -
Seite 5: Der Wibutler Pro Im Überblick
2. Der wibutler pro im Überblick Audioausgang Service-Button Gigabit-Ethernetanschluss Netzanschluss USB 2.0-Anschluss Audioausgang (3,5 mm Klinke) Für den Anschluss externer aktiver Lautsprecher bzw. einer Stereoanlage. Über die App können die Lautstärke des integrierten Lautsprechers und die Audio-Ausgabe über den externen Anschluss getrennt eingestellt werden. Der externe Ausgang ist nicht dafür gedacht, externe Lautsprecher (Kopfhörer ausgeschlossen) direkt anzu-... - Seite 6 Oberseite: drehbares Logo Hinterseite: Lautsprecher Unterseite: Wandmontage Product Label/ Master-Key und LAN MAC...
-
Seite 7: Anschließen Der Kabel
Der wibutler pro ist betriebsbereit, sobald die Status-LED dauerhaft weiß leuchtet und ein Begrüßungssound abgespielt wurde. Hinweis: Steht für die Inbetriebnahme kein Router zur Verfügung, kann der wibutler pro auch ein eigenes WLAN-Netzwerk aufbauen und als sog. Access-Point betrieben werden. Details dazu auf Seite 15. -
Seite 8: Idealer Aufstellort
Gerät so positioniert werden, dass ein guter WLAN-Empfang zwischen Rou- ter und wibutler Zentrale gewährleistet ist. Als guter Indikator dient das Smartphone. Wenn dieses eine gute Verbindung zu dem WLAN hat, sollte auch der wibutler pro an der ausgewählten Position eine ausreichende Verbindung herstellen können. -
Seite 9: Übersicht Der Vom Wibutler Pro Unterstützten Funksysteme
4.1 Übersicht der vom wibutler pro unterstützten Funksysteme Reichweite Frequenz (MHz) (drinnen/Freifeld) Anzahl anlernbarer Geräte EnOcean 30/100 Smart ACK Geräte: 15 Aktoren: 126 Sensoren: unbegrenzt Z-Wave 30/100 Geräte: 232 ZigBee 2400 10/50 Geräte: nahezu unbegrenzte Anzahl von Geräten. Bei über 100 Geräten kann es zu technischen Limitierungen kommen,... -
Seite 10: App-Download
5. App-Download Um die wibutler-App herunterzuladen, einfach mit dem Smartphone oder Tablet den Link www.wibutler.com/getstarted besuchen, um von dort zum App Store und zu Google Play zu gelangen. Nach erfolgreichem Download erscheint das Icon der wibutler-App auf dem Home- screen. -
Seite 11: Anmeldung
Das Bediengerät (Smartphone oder Tablet) muss mit dem Router/Access-Point ver- bunden sein, an den auch der wibutler pro angeschlossen ist. Nach Appstart, wibutler pro suchen und auswählen. Der wibutler pro ist anhand seiner LAN MAC Adresse zu erkennen. Diese befindet sich auf der Unterseite des Gerätes. -
Seite 12: Anmeldung Als Servicepartner
In beiden Fällen ist der jeweilige Modus für 12 Stunden aktiv und wird durch Blinken der LED signalisiert. Ein Login ist mit den Nutzern „admin“ und „service“ möglich. Als Admin den Master Key auf der Rückseite des wibutler pro verwenden. Durch kurzes erneutes Betätigen des Service Buttons kann jederzeit wieder in den Standardbetrieb... -
Seite 13: Service-Modus
„Push Notifications“ (die Möglichkeit, sich bei Statusänderungen seiner smarten Geräte Nachrichten zusenden zu lassen) funktionieren zudem ausschließlich mit einer bestehenden Internetverbindung. Neben der physikalischen Verbindung des wibutler pro mit dem Router ist eine Aktivie- rung der Online Funktionalität über die App notwendig. Dafür ist eine Guideline vorhan- den:... -
Seite 14: Firmware Update
Warte 30 Sekunden und logge dich mit deiner wibutler-App ein. Solltest du Proble- me beim Login haben, wähle die erweiterte Suche. • Dein wibutler pro taucht nun in der Serverliste auf. Deine Firmware ist up-to-date. 9. Online-Portal Umsetzungstipps, Projekte, Schritt-für-Schritt Anleitungen, FAQs und vieles mehr unter www.wibutler.com. -
Seite 15: Passwort Vergessen
„admin“ und dem gerätespezifischen Master Key, der sich auf der Geräteunter- seite befindet, die Anmeldung erfolgen. Nachfolgend kann über die wibutler-App in der Benutzerverwaltung ein neues Passwort vergeben werden. Der Admin-Modus kann jederzeit durch ein kurzes erneutes Drücken auf den Service-Button wieder beendet werden. -
Seite 16: Access-Point-Modus
11. Access-Point-Modus Soll der wibutler pro ein eigenes WLAN-Netzwerk (Offlinebetrieb) aufbauen und nicht in ein bestehendes eingebunden werden, besteht die Möglichkeit ihn als Access-Point zu betreiben. Dafür den Service-Button 10 Sekunden gedrückt halten. Nun ertönt erst der Sound „Admin“. Button weiterhin gedrückt halten, bis die Status-LED magenta aufleuchtet und der Sound „Access-Point“... -
Seite 17: Statusabfrage
12. Statusabfrage Die Status-LED auf der Vorderseite des wibutler pro weist durch Leuchten oder Blinken auf verschiedene Systemzustände oder Fehler hin. Modus Farbe Bedeutung weiß - dauerhaft leuchtend System bereit Admin-Modus aktiv; blinkt bis gelb - langsam blinkend Modus beendet wird Access-Point-Modus aktiv;... -
Seite 18: Auslieferungszustand Wiederherstellen
3 Sekunden grün, danach startet der wibutler pro automatisch neu. • sollte während des Vorgangs ein Fehler auftreten, leuchtet die LED dauerhaft rot - nach ca. 30 Sekunden dauerhaftem Leuchten, startet der wibutler pro neu und der Vorgang muss wiederholt werden. -
Seite 19: Wichtige Hinweise
Das Gerät sollte Raumtemperatur erreicht haben, bevor es in Betrieb genommen wird. Wartung Vor der Reinigung des wibutler pro immer den Netzstecker ziehen. Das Gerät mit einem trockenen und sauberen Tuch reinigen. Auf die Verwendung von Reinigungsmitteln sollte verzichtet werden. - Seite 20 Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Pro- dukt nicht im unmittelbaren Gesichtsfeld platziert werden. Anforderungen Der wibutler pro erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Wollen Sie Ihr wibutler-Produkt entsorgen, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z.
-
Seite 21: Technische Daten
15. Technische Daten wibutler pro Spannungsversorgung 100 - 240 V AC Spannung / 50 - 60 Hz Maximale Leistungsaufnahme 18 W; 1,5 A bei 12 V 1 x 3,5 mm Stereo-Ausgang Anschlüsse 1 x Gigabit-Ethernet-RJ45 1 x 2.0 USB-Anschluss EnOcean/ 868 MHz... -
Seite 22: Gewährleistung
16. Gewährleistung Soweit die wibutler-Produkte durch einen von iEXERGY zertifizierten Handwerker eingebaut und in Betrieb genommen wurden, garantiert iEXERGY als Hersteller neben der gesetzlichen Gewährleistung die Mangelfreiheit der wibutler-Produkte im Hinblick auf Konstruktions-, Material- und Fabrikationsfehler. Die Garantiezeit beträgt 15 Monate und beginnt mit dem Kauf des Produkts. Etwaig bestehende Gewährleistungsrechte werden durch diese Garantievereinbarung nicht berührt. -
Seite 23: Impressum
Inhalt und Struktur dieser Bedienungsanleitung sind urheberrechtlich geschützt. Die Vervielfältigung von Informationen oder Daten, insbesondere die Verwendung von Texten, Textteilen oder Bildmaterial, bedarf der vorherigen Zustimmung der iEXERGY GmbH. Stand vom 31.01.2017 www.wibutler.com © iEXERGY GmbH, Münster. Alle Rechte vorbehalten.
