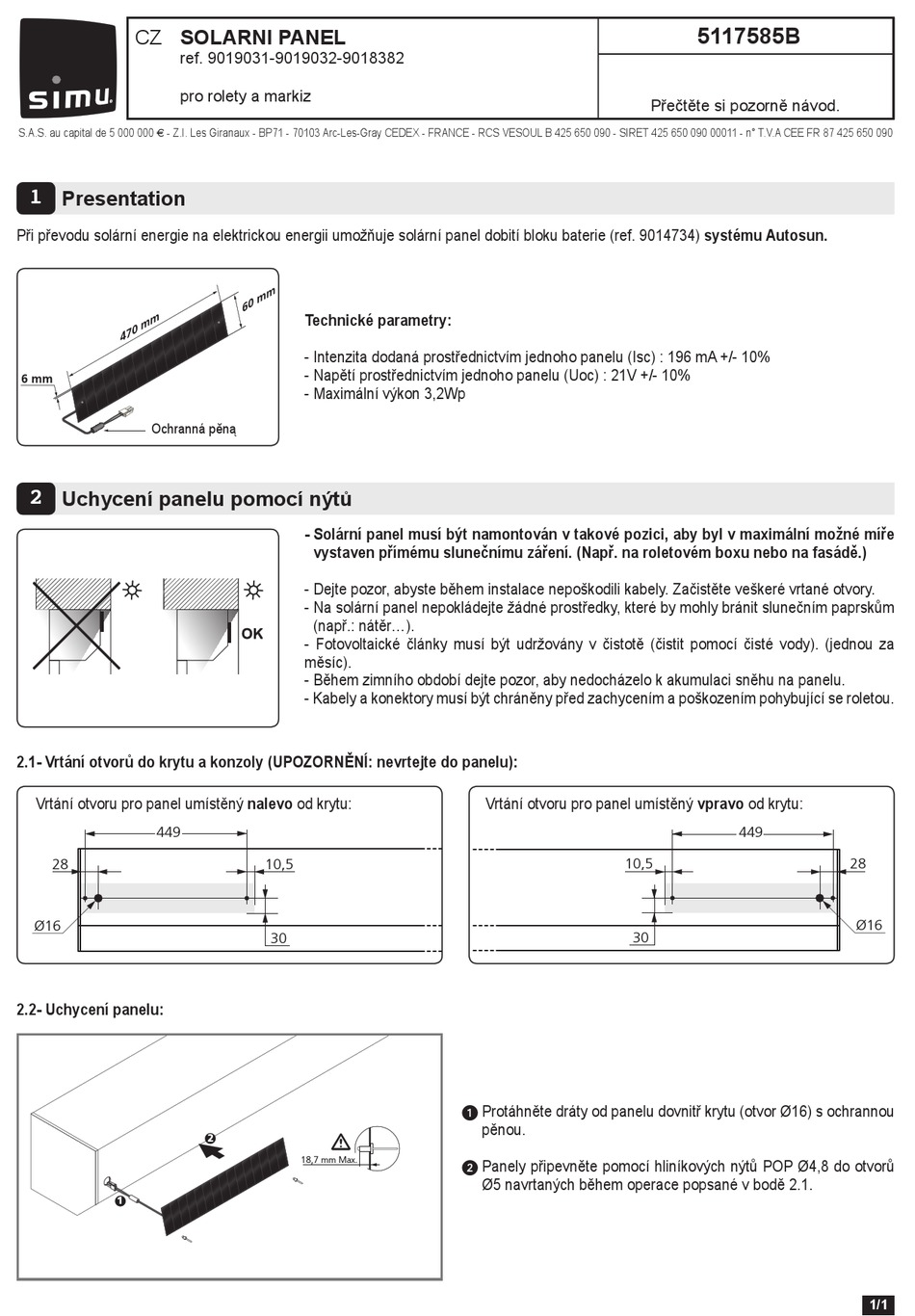

CZ SOLARNI PANEL
ref. 9019031-9019032-9018382
pro rolety a markiz
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Presentation
Při převodu solární energie na elektrickou energii umožňuje solární panel dobití bloku baterie (ref. 9014734) systému Autosun.
m
0 m
4 7
6 mm
Ochranná pěną
2
Uchycení panelu pomocí nýtů
2.1- Vrtání otvorů do krytu a konzoly (UPOZORNĚNÍ: nevrtejte do panelu):
Vrtání otvoru pro panel umístěný nalevo od krytu:
449
28
Ø16
2.2- Uchycení panelu:
1
m m
6 0
Technické parametry:
- Intenzita dodaná prostřednictvím jednoho panelu (Isc) : 196 mA +/- 10%
- Napětí prostřednictvím jednoho panelu (Uoc) : 21V +/- 10%
- Maximální výkon 3,2Wp
- Solární panel musí být namontován v takové pozici, aby byl v maximální možné míře
vystaven přímému slunečnímu záření. (Např. na roletovém boxu nebo na fasádě.)
- Dejte pozor, abyste během instalace nepoškodili kabely. Začistěte veškeré vrtané otvory.
- Na solární panel nepokládejte žádné prostředky, které by mohly bránit slunečním paprskům
(např.: nátěr...).
- Fotovoltaické články musí být udržovány v čistotě (čistit pomocí čisté vody). (jednou za
měsíc).
- Během zimního období dejte pozor, aby nedocházelo k akumulaci sněhu na panelu.
- Kabely a konektory musí být chráněny před zachycením a poškozením pohybující se roletou.
10,5
30
2
18,7 mm Max.
Vrtání otvoru pro panel umístěný vpravo od krytu:
10,5
30
 Protáhněte dráty od panelu dovnitř krytu (otvor Ø16) s ochrannou
pěnou.
 Panely připevněte pomocí hliníkových nýtů POP Ø4,8 do otvorů
Ø5 navrtaných během operace popsané v bodě 2.1.
5117585B
Přečtěte si pozorně návod.
449
28
Ø16
