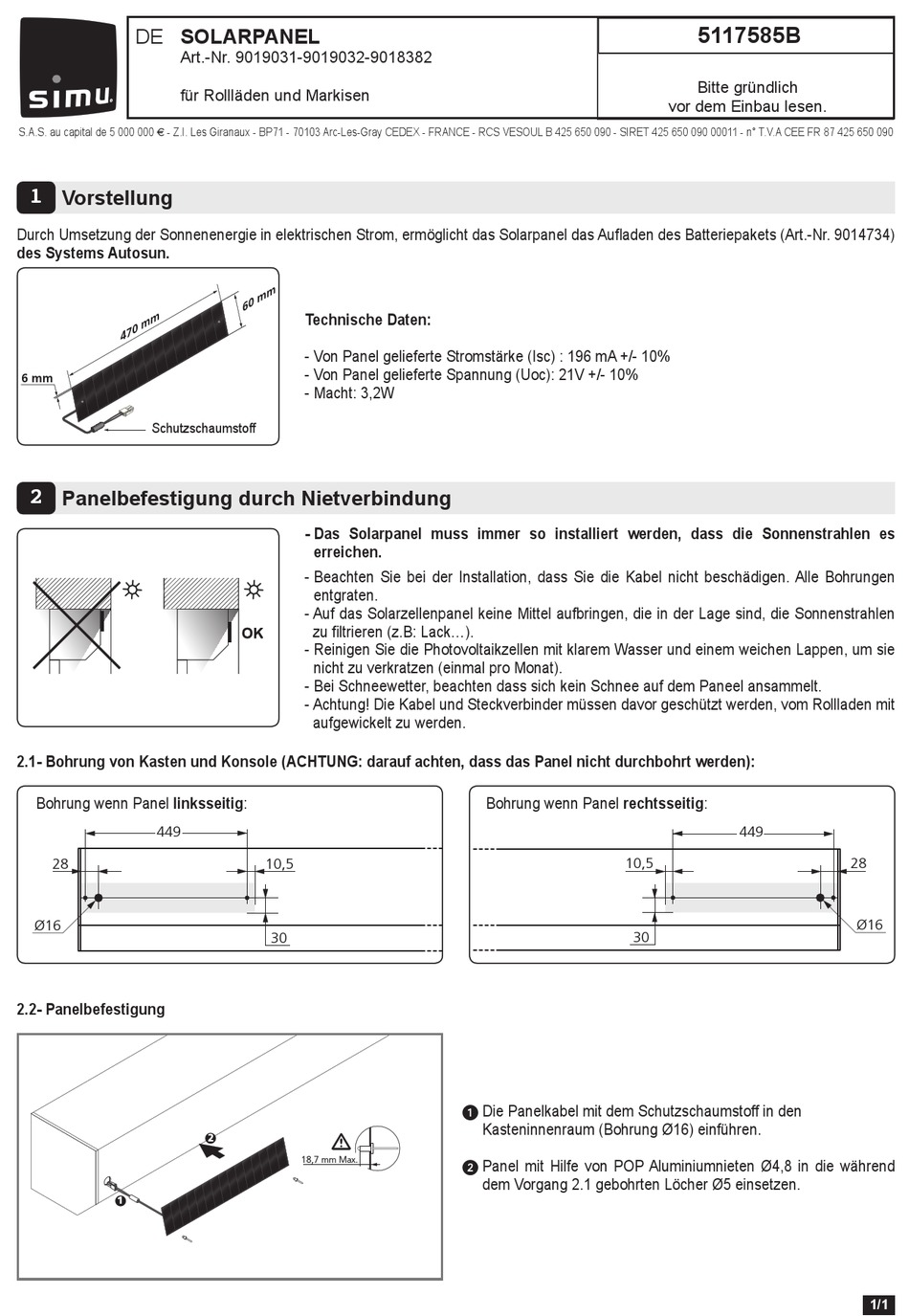

Panelbefestigung Durch Nietverbindung - simu 9019031 Bedienungsanleitung

DE SOLARPANEL
Art.-Nr. 9019031-9019032-9018382
für Rollläden und Markisen
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Vorstellung
Durch Umsetzung der Sonnenenergie in elektrischen Strom, ermöglicht das Solarpanel das Aufladen des Batteriepakets (Art.-Nr. 9014734)
des Systems Autosun.
m
0 m
4 7
6 mm
Schutzschaumstoff
2

Panelbefestigung durch Nietverbindung

2.1- Bohrung von Kasten und Konsole (ACHTUNG: darauf achten, dass das Panel nicht durchbohrt werden):
Bohrung wenn Panel linksseitig:
449
28
Ø16
2.2- Panelbefestigung
1
m m
6 0
Technische Daten:
- Von Panel gelieferte Stromstärke (Isc) : 196 mA +/- 10%
- Von Panel gelieferte Spannung (Uoc): 21V +/- 10%
- Macht: 3,2W
- Das Solarpanel muss immer so installiert werden, dass die Sonnenstrahlen es
erreichen.
- Beachten Sie bei der Installation, dass Sie die Kabel nicht beschädigen. Alle Bohrungen
entgraten.
- Auf das Solarzellenpanel keine Mittel aufbringen, die in der Lage sind, die Sonnenstrahlen
zu filtrieren (z.B: Lack...).
- Reinigen Sie die Photovoltaikzellen mit klarem Wasser und einem weichen Lappen, um sie
nicht zu verkratzen (einmal pro Monat).
- Bei Schneewetter, beachten dass sich kein Schnee auf dem Paneel ansammelt.
- Achtung! Die Kabel und Steckverbinder müssen davor geschützt werden, vom Rollladen mit
aufgewickelt zu werden.
10,5
30
2
18,7 mm Max.
Bohrung wenn Panel rechtsseitig:
10,5
30
 Die Panelkabel mit dem Schutzschaumstoff in den
Kasteninnenraum (Bohrung Ø16) einführen.
 Panel mit Hilfe von POP Aluminiumnieten Ø4,8 in die während
dem Vorgang 2.1 gebohrten Löcher Ø5 einsetzen.
