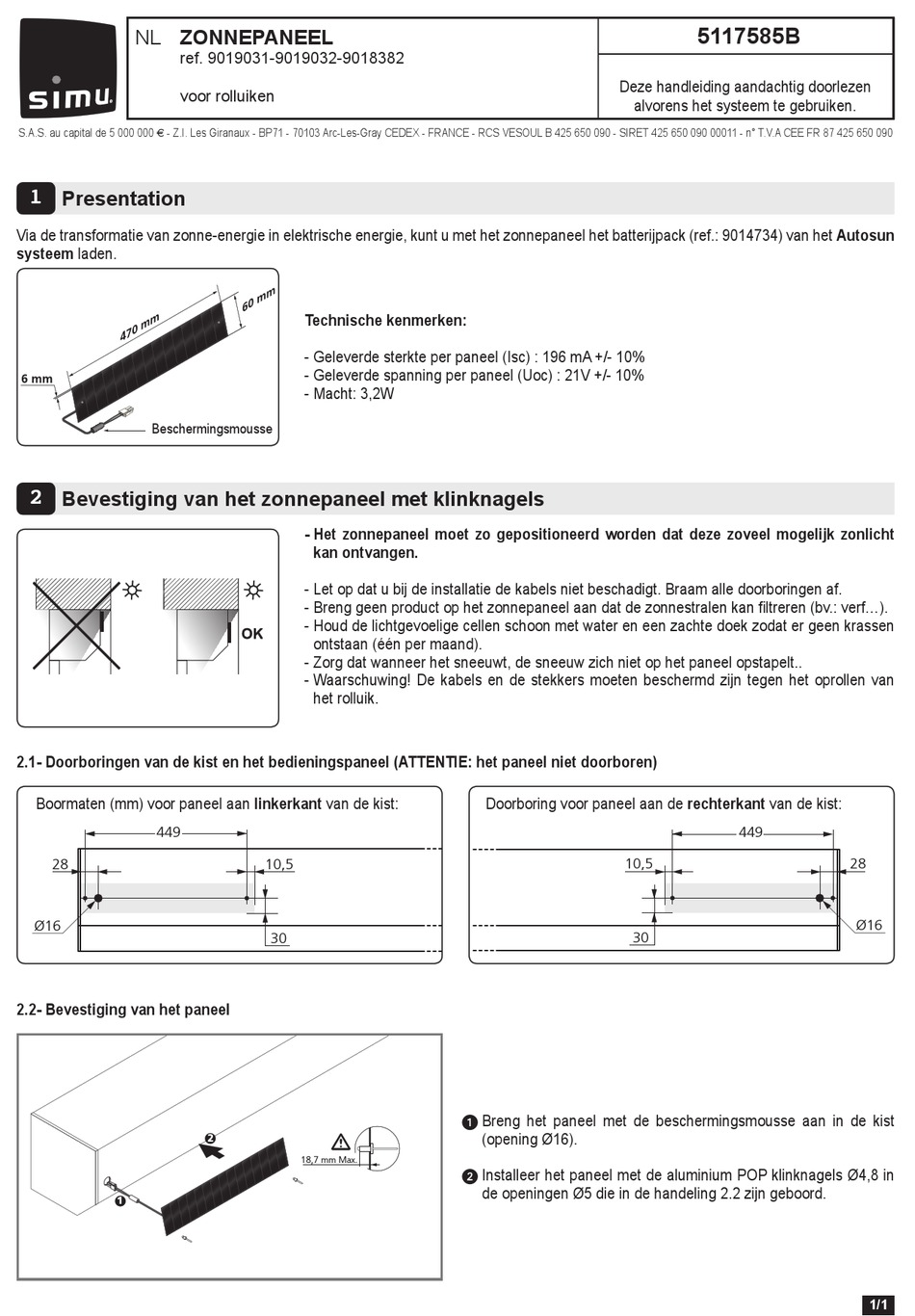

NL ZONNEPANEEL
ref. 9019031-9019032-9018382
voor rolluiken
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Presentation
Via de transformatie van zonne-energie in elektrische energie, kunt u met het zonnepaneel het batterijpack (ref.: 9014734) van het Autosun
systeem laden.
m
0 m
4 7
6 mm
Beschermingsmousse
2
Bevestiging van het zonnepaneel met klinknagels
2.1- Doorboringen van de kist en het bedieningspaneel (ATTENTIE: het paneel niet doorboren)
Boormaten (mm) voor paneel aan linkerkant van de kist:
449
28
Ø16
2.2- Bevestiging van het paneel
1
m m
6 0
Technische kenmerken:
- Geleverde sterkte per paneel (Isc) : 196 mA +/- 10%
- Geleverde spanning per paneel (Uoc) : 21V +/- 10%
- Macht: 3,2W
- Het zonnepaneel moet zo gepositioneerd worden dat deze zoveel mogelijk zonlicht
kan ontvangen.
- Let op dat u bij de installatie de kabels niet beschadigt. Braam alle doorboringen af.
- Breng geen product op het zonnepaneel aan dat de zonnestralen kan filtreren (bv.: verf...).
- Houd de lichtgevoelige cellen schoon met water en een zachte doek zodat er geen krassen
ontstaan (één per maand).
- Zorg dat wanneer het sneeuwt, de sneeuw zich niet op het paneel opstapelt..
- Waarschuwing! De kabels en de stekkers moeten beschermd zijn tegen het oprollen van
het rolluik.
10,5
30
2
18,7 mm Max.
Deze handleiding aandachtig doorlezen
alvorens het systeem te gebruiken.
Doorboring voor paneel aan de rechterkant van de kist:
10,5
30
 Breng het paneel met de beschermingsmousse aan in de kist
(opening Ø16).
 Installeer het paneel met de aluminium POP klinknagels Ø4,8 in
de openingen Ø5 die in de handeling 2.2 zijn geboord.
5117585B
449
28
Ø16
