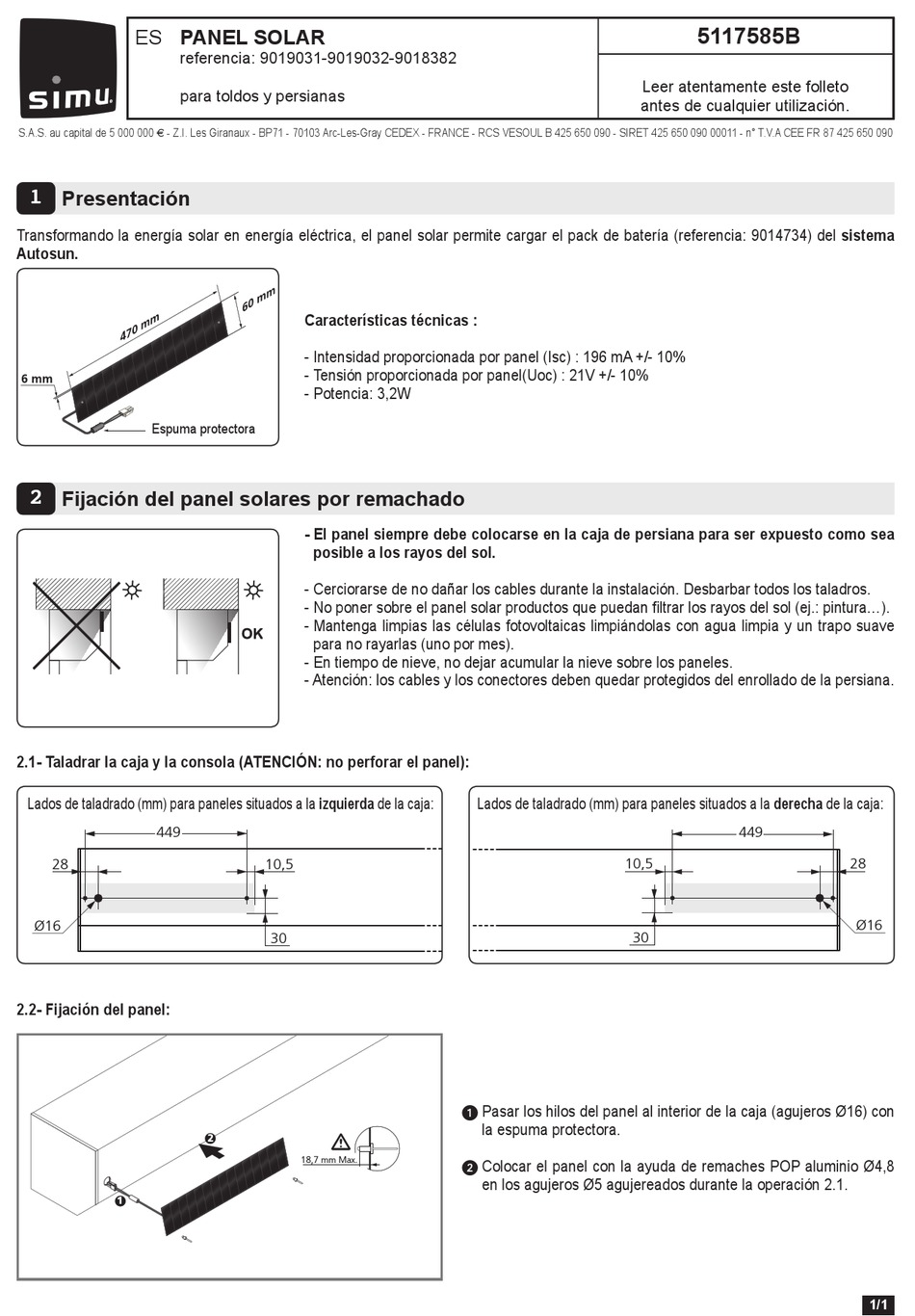

ES PANEL SOLAR
referencia: 9019031-9019032-9018382
para toldos y persianas
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Presentación
Transformando la energía solar en energía eléctrica, el panel solar permite cargar el pack de batería (referencia: 9014734) del sistema
Autosun.
m
0 m
4 7
6 mm
Espuma protectora
2
Fijación del panel solares por remachado
2.1- Taladrar la caja y la consola (ATENCIÓN: no perforar el panel):
Lados de taladrado (mm) para paneles situados a la izquierda de la caja:
449
28
Ø16
2.2- Fijación del panel:
1
m m
6 0
Características técnicas :
- Intensidad proporcionada por panel (Isc) : 196 mA +/- 10%
- Tensión proporcionada por panel(Uoc) : 21V +/- 10%
- Potencia: 3,2W
- El panel siempre debe colocarse en la caja de persiana para ser expuesto como sea
posible a los rayos del sol.
- Cerciorarse de no dañar los cables durante la instalación. Desbarbar todos los taladros.
- No poner sobre el panel solar productos que puedan filtrar los rayos del sol (ej.: pintura...).
- Mantenga limpias las células fotovoltaicas limpiándolas con agua limpia y un trapo suave
para no rayarlas (uno por mes).
- En tiempo de nieve, no dejar acumular la nieve sobre los paneles.
- Atención: los cables y los conectores deben quedar protegidos del enrollado de la persiana.
10,5
30
2
18,7 mm Max.
Lados de taladrado (mm) para paneles situados a la derecha de la caja:
10,5
30
 Pasar los hilos del panel al interior de la caja (agujeros Ø16) con
la espuma protectora.
 Colocar el panel con la ayuda de remaches POP aluminio Ø4,8
en los agujeros Ø5 agujereados durante la operación 2.1.
5117585B
Leer atentamente este folleto
antes de cualquier utilización.
449
28
Ø16
