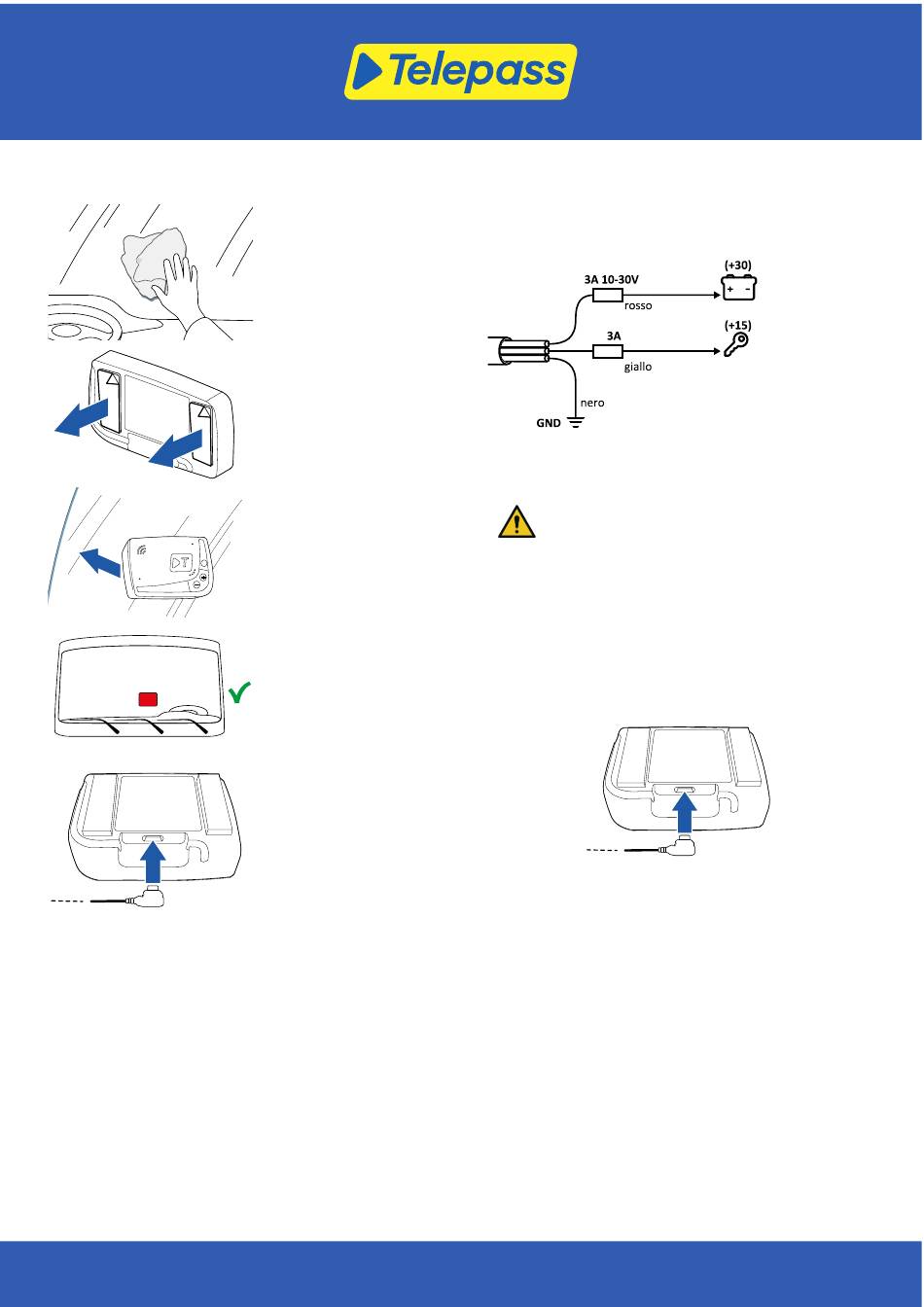

Posizionare il dispositivo sul parabrezza
AVVISO: Assicurarsi che il cavo di alimentazione non sia
sottoposto a sollecitazioni meccaniche, termiche o chimiche.
1. Pulire con cura la
zona di applicazione
sul parabrezza con un
detergente multiuso.
2. Rimuovere la pellicola
protettiva dagli
adesivi.
3. Posizionare il
dispositivo
orizzontalmente sul
parabrezza ben pulito.
4. Controllare
esternamente che
non ci siano bolle
d'aria nella parte
adesiva. In questo
caso premere con
forza il dispositivo
contro il parabrezza.
5. Premere a fondo il
connettore nella
presa di
alimentazione.
Telepass SpA - Via Laurentina, 449 - 00142 Roma (RM) - Italia - www.telepass.com
TLP-K1-Inst-1.1_A4_IT-0123 © 2023
Collegare il dispositivo all'impianto elettrico
Collegare i tre fili secondo lo schema seguente.
ATTENZIONE!
Usare solo il cavo fornito. NON usare cavi o adattatori di
terze parti.
Non eseguire collegamenti diversi (es. collegamenti a 1 o 2
fili). Questo compromette il funzionamento del dispositivo
e può causare sanzioni.
NON cortocircuitare i tre fili.
Rispettare le caratteristiche del cavo e le indicazioni del
costruttore del veicolo.
Assicurarsi che i fusibili siano facilmente raggiungibili e
sostituibili.
NON collegare il dispositivo alle centraline elettroniche
(ECU).
Verificare i collegamenti
1. Verificare che il connettore sia saldamente inserito nella
presa di alimentazione.
2. Accendere il quadro: il LED di stato verde si accende. In
caso di anomalia, il LED di stato rosso lampeggia o resta
acceso.
3. Spegnere il quadro: il LED di stato verde lampeggia tre
volte e poi si spegne.
Per dettagli sui LED ed eventuali messaggi emessi, fare
riferimento al Manuale d'uso a corredo.
