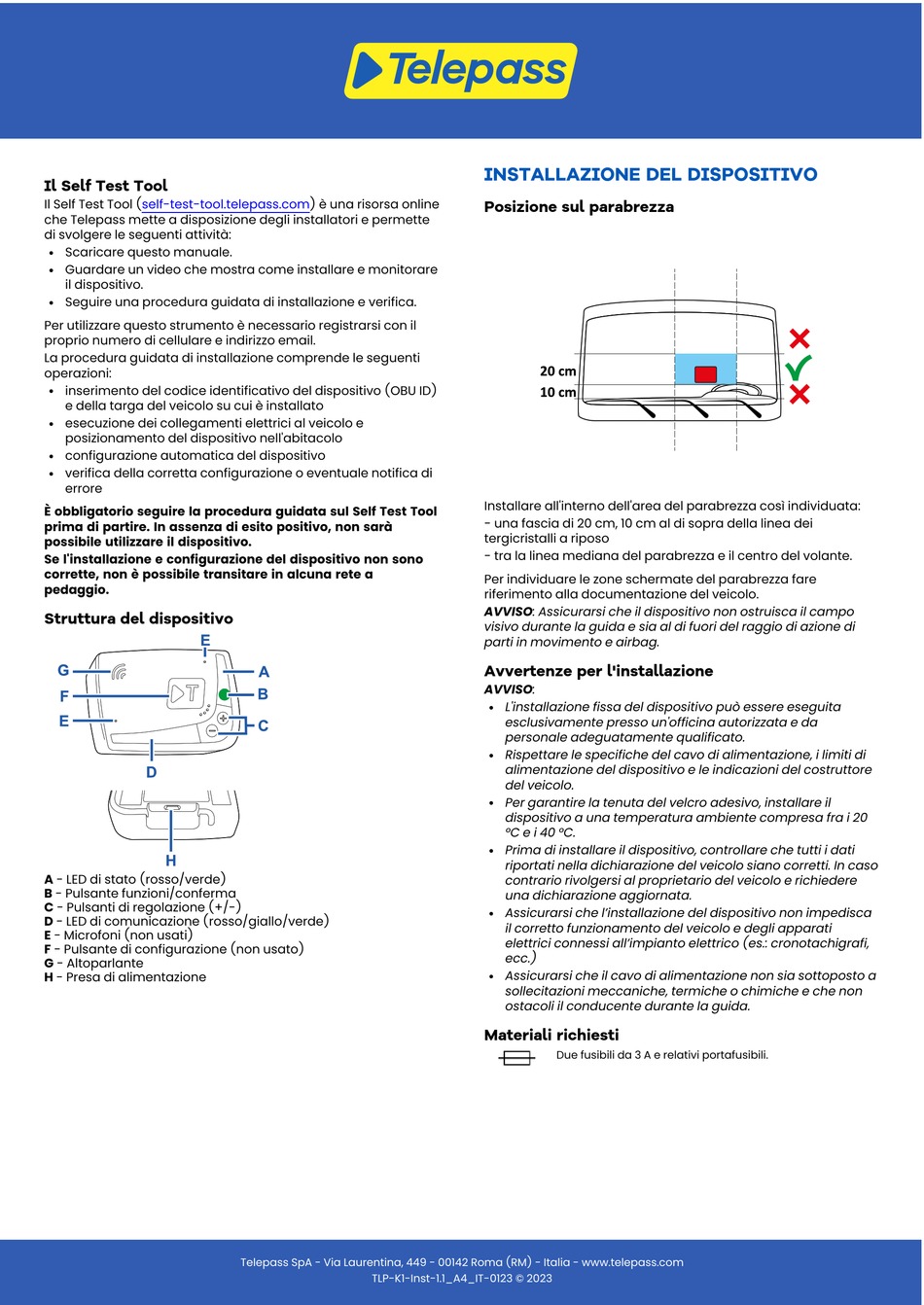

Installazione Del Dispositivo; Avvertenze Per L'installazione - TELEPASS SAT K1 Installationshandbuch

Il Self Test Tool
Il Self Test Tool (self-test-tool.telepass.com) è una risorsa online
che Telepass mette a disposizione degli installatori e permette
di svolgere le seguenti attività:
Scaricare questo manuale.
l
Guardare un video che mostra come installare e monitorare
l
il dispositivo.
Seguire una procedura guidata di installazione e verifica.
l
Per utilizzare questo strumento è necessario registrarsi con il
proprio numero di cellulare e indirizzo email.
La procedura guidata di installazione comprende le seguenti
operazioni:
inserimento del codice identificativo del dispositivo (OBU ID)
l
e della targa del veicolo su cui è installato
esecuzione dei collegamenti elettrici al veicolo e
l
posizionamento del dispositivo nell'abitacolo
configurazione automatica del dispositivo
l
verifica della corretta configurazione o eventuale notifica di
l
errore
È obbligatorio seguire la procedura guidata sul Self Test Tool
prima di partire. In assenza di esito positivo, non sarà
possibile utilizzare il dispositivo.
Se l'installazione e configurazione del dispositivo non sono
corrette, non è possibile transitare in alcuna rete a
pedaggio.
Struttura del dispositivo
A - LED di stato (rosso/verde)
B - Pulsante funzioni/conferma
C - Pulsanti di regolazione (+/-)
D - LED di comunicazione (rosso/giallo/verde)
E - Microfoni (non usati)
F - Pulsante di configurazione (non usato)
G - Altoparlante
H - Presa di alimentazione
Telepass SpA - Via Laurentina, 449 - 00142 Roma (RM) - Italia - www.telepass.com
TLP-K1-Inst-1.1_A4_IT-0123 © 2023

INSTALLAZIONE DEL DISPOSITIVO

Posizione sul parabrezza
Installare all'interno dell'area del parabrezza così individuata:
- una fascia di 20 cm, 10 cm al di sopra della linea dei
tergicristalli a riposo
- tra la linea mediana del parabrezza e il centro del volante.
Per individuare le zone schermate del parabrezza fare
riferimento alla documentazione del veicolo.
AVVISO: Assicurarsi che il dispositivo non ostruisca il campo
visivo durante la guida e sia al di fuori del raggio di azione di
parti in movimento e airbag.

Avvertenze per l'installazione

AVVISO:
L'installazione fissa del dispositivo può essere eseguita
l
esclusivamente presso un'officina autorizzata e da
personale adeguatamente qualificato.
Rispettare le specifiche del cavo di alimentazione, i limiti di
l
alimentazione del dispositivo e le indicazioni del costruttore
del veicolo.
Per garantire la tenuta del velcro adesivo, installare il
l
dispositivo a una temperatura ambiente compresa fra i 20
°C e i 40 °C.
Prima di installare il dispositivo, controllare che tutti i dati
l
riportati nella dichiarazione del veicolo siano corretti. In caso
contrario rivolgersi al proprietario del veicolo e richiedere
una dichiarazione aggiornata.
Assicurarsi che l'installazione del dispositivo non impedisca
l
il corretto funzionamento del veicolo e degli apparati
elettrici connessi all'impianto elettrico (es.: cronotachigrafi,
ecc.)
Assicurarsi che il cavo di alimentazione non sia sottoposto a
l
sollecitazioni meccaniche, termiche o chimiche e che non
ostacoli il conducente durante la guida.
Materiali richiesti
Due fusibili da 3 A e relativi portafusibili.
