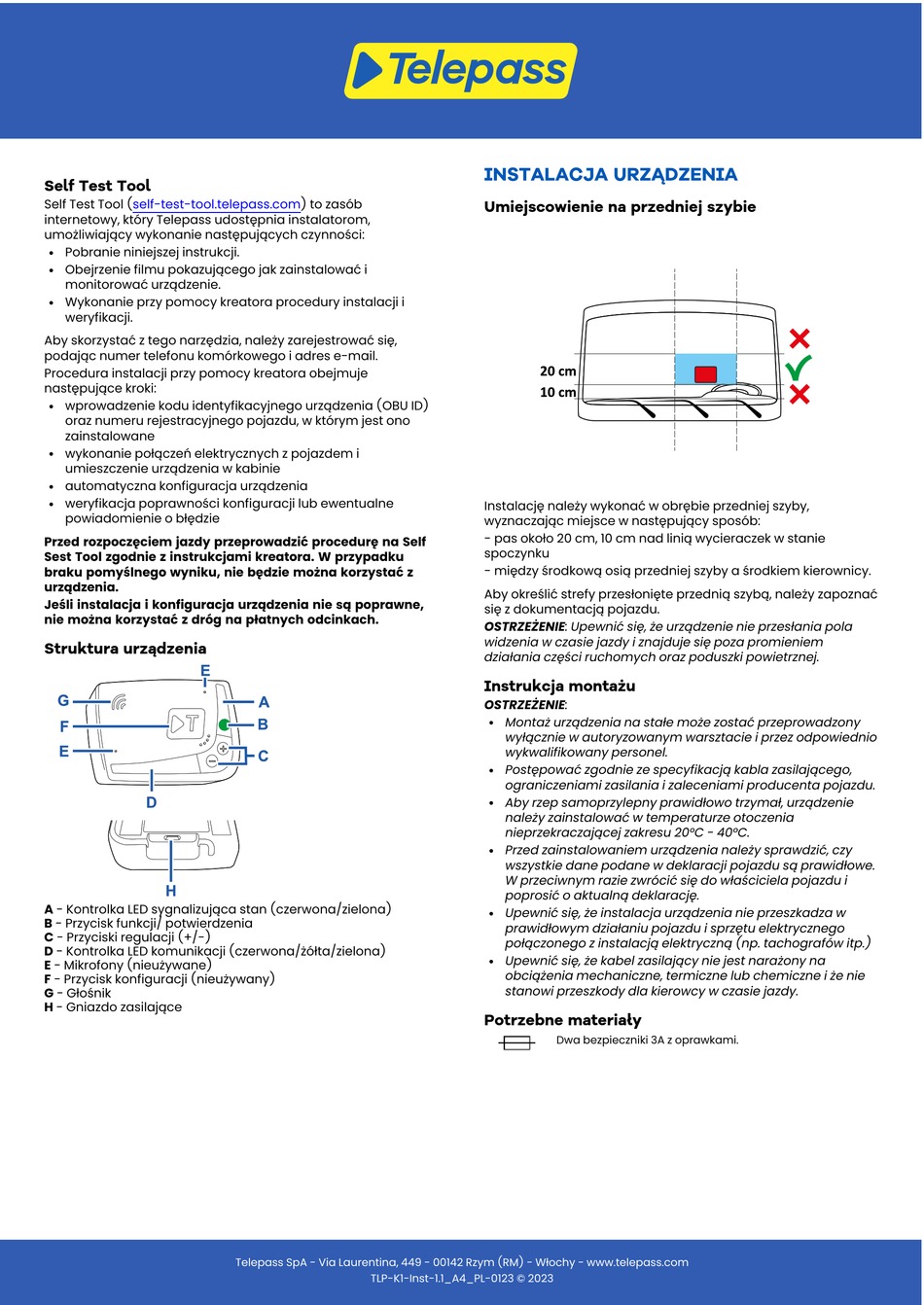

Instalacja Urządzenia; Instrukcja Montażu - TELEPASS SAT K1 Installationshandbuch

Self Test Tool
Self Test Tool (self-test-tool.telepass.com) to zasób
internetowy, który Telepass udostępnia instalatorom,
umożliwiający wykonanie następujących czynności:
Pobranie niniejszej instrukcji.
l
Obejrzenie filmu pokazującego jak zainstalować i
l
monitorować urządzenie.
Wykonanie przy pomocy kreatora procedury instalacji i
l
weryfikacji.
Aby skorzystać z tego narzędzia, należy zarejestrować się,
podając numer telefonu komórkowego i adres e-mail.
Procedura instalacji przy pomocy kreatora obejmuje
następujące kroki:
wprowadzenie kodu identyfikacyjnego urządzenia (OBU ID)
l
oraz numeru rejestracyjnego pojazdu, w którym jest ono
zainstalowane
wykonanie połączeń elektrycznych z pojazdem i
l
umieszczenie urządzenia w kabinie
automatyczna konfiguracja urządzenia
l
weryfikacja poprawności konfiguracji lub ewentualne
l
powiadomienie o błędzie
Przed rozpoczęciem jazdy przeprowadzić procedurę na Self
Sest Tool zgodnie z instrukcjami kreatora. W przypadku
braku pomyślnego wyniku, nie będzie można korzystać z
urządzenia.
Jeśli instalacja i konfiguracja urządzenia nie są poprawne,
nie można korzystać z dróg na płatnych odcinkach.
Struktura urządzenia
A - Kontrolka LED sygnalizująca stan (czerwona/zielona)
B - Przycisk funkcji/ potwierdzenia
C - Przyciski regulacji (+/-)
D - Kontrolka LED komunikacji (czerwona/żółta/zielona)
E - Mikrofony (nieużywane)
F - Przycisk konfiguracji (nieużywany)
G - Głośnik
H - Gniazdo zasilające
Telepass SpA - Via Laurentina, 449 - 00142 Rzym (RM) - Włochy - www.telepass.com
TLP-K1-Inst-1.1_A4_PL-0123 © 2023
INSTALACJA URZĄDZENIA
Umiejscowienie na przedniej szybie
Instalację należy wykonać w obrębie przedniej szyby,
wyznaczając miejsce w następujący sposób:
- pas około 20 cm, 10 cm nad linią wycieraczek w stanie
spoczynku
- między środkową osią przedniej szyby a środkiem kierownicy.
Aby określić strefy przesłonięte przednią szybą, należy zapoznać
się z dokumentacją pojazdu.
OSTRZEŻENIE: Upewnić się, że urządzenie nie przesłania pola
widzenia w czasie jazdy i znajduje się poza promieniem
działania części ruchomych oraz poduszki powietrznej.
Instrukcja montażu
OSTRZEŻENIE:
Montaż urządzenia na stałe może zostać przeprowadzony
l
wyłącznie w autoryzowanym warsztacie i przez odpowiednio
wykwalifikowany personel.
Postępować zgodnie ze specyfikacją kabla zasilającego,
l
ograniczeniami zasilania i zaleceniami producenta pojazdu.
Aby rzep samoprzylepny prawidłowo trzymał, urządzenie
l
należy zainstalować w temperaturze otoczenia
nieprzekraczającej zakresu 20°C - 40°C.
Przed zainstalowaniem urządzenia należy sprawdzić, czy
l
wszystkie dane podane w deklaracji pojazdu są prawidłowe.
W przeciwnym razie zwrócić się do właściciela pojazdu i
poprosić o aktualną deklarację.
Upewnić się, że instalacja urządzenia nie przeszkadza w
l
prawidłowym działaniu pojazdu i sprzętu elektrycznego
połączonego z instalacją elektryczną (np. tachografów itp.)
Upewnić się, że kabel zasilający nie jest narażony na
l
obciążenia mechaniczne, termiczne lub chemiczne i że nie
stanowi przeszkody dla kierowcy w czasie jazdy.
Potrzebne materiały
Dwa bezpieczniki 3A z oprawkami.
