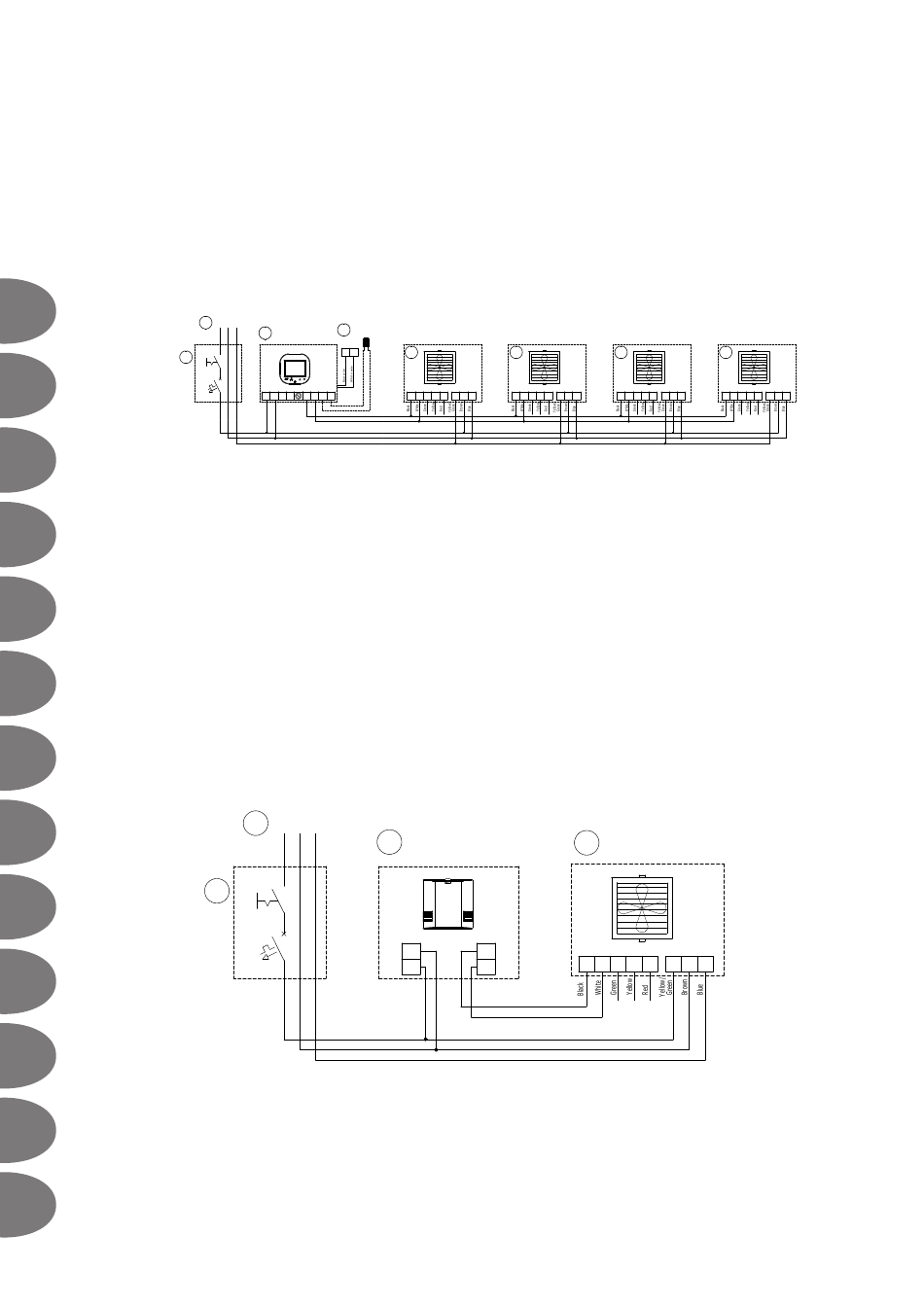

4.5. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D, z silnikiem EC ze sterownikiem HMI VOLCANO EC i czujnikiem pomiaru temeratury / Подключение агрегатов
Volcano VR Mini, VR1, VR2, VR3, VR-D, с EC-двигателями к контроллеру HMI VOLCANO EC и температурному датчику / Підключення Volcano VR Mini, VR1,
VR2, VR3, VR-D, з ЕС двигуном до настінного контролера HMI VOLCANO EC та датчика температури / Connection of Volcano VR Mini, VR1, VR2, VR3, VR-D,
with EC motor to the HMI VOLCANO EC controller and temperature sensor / Volcano VR Mini, VR1, VR2, VR3, VR-D, EC motoros csatlakozása a HMI VOLCANO
EC vezérlőhöz és hőérzékelőhöz / EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D, ühendamine regulaatoriga HMI VOLCANO EC ja temperatuurianduriga /
Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3, VR-D, cu motor CE la controller-ul HMI VOLCANO EC cu servomotor si senzor de temperatura / „Volcano"
serijos šildytuvo VR Mini, VR1, VR2, VR3, VR-D, su EC varikliu jungimas prie valdiklio „HMI VOLCANO EC" ir temperatūros jutiklio / Ar motoru EC aprīkotas ierīces
VOLCANO VR Mini, VR1, VR2, VR3, VR-D, savienojums ar regulatoru HMI VOLCANO EC un temperatūras sensoru / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D,
s motorem EC s ovladačem HMI VOLCANO EC a čidlem pro měření teploty / Anschluss von Volcano VR Mini, VR1, VR2, VR3, VR-D, mit einem EC-Motor, dem
Steuerer HMI VOLCANO EC und einem Temperaturfühler / Il collegamento di Volcano VR -D con motore EC con controllore HMI VOLCANO EC e sensore di
temperatura / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D, avec un moteur EC au contrôleur HMI VOLCANO EC et au capteur de température
PL
2
RU
UA
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*,
4-wentylator Volcano
9-sterownik Volcano EC
10-zewnętrzny czujnik temperatury NTC
EN
EE
1 – toide: 230 V / 50 Hz*
2 – pealüliti, kaitsmed*
4 – Volcano ventilaator
9 – regulaator Volcano EC
10 – väline temperatuuriandur NTC
HU DE
1- Versorgung 230V - 50Hz*
2-Hauptschalter, Sicherungen*
4-Volcano-Ventilator
9-Steuerer Volcano EC
10-externer Temperaturfühler NTC
5. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC z regulatorem obrotów 0-10V / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-D с
EE
EC-двигателями к 0-10V / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до регулятора частоти обертів вентилятора 0-10В / Connection
of Volcano VR Mini, VR1, VR2, VR3, VR-D with EC motor to the 0-10V speed controller / Volcano VR Mini, VR1, VR2, VR3, VR-D EC motoros csatlakozása 0-10V
fordulatszám szabályzóhoz / EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D ühendamine 0–10 V kiiruseregulaatoriga / Conectarea Volcano VR Mini, VR1,
VR2, VR3, VR-D cu motor CE la regulator de viteza 0-10V / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3, VR-D su EC varikliu jungimas prie 0-10 V greičio
reguliatoriaus / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar ātruma regulatoru (0-10 V) / Připojení Volcano VR Mini, VR1,
RO
VR2, VR3, VR-D s motorem EC s regulátorem otáček 0-10 V / Anschluss von Volcano VR Mini, VR1, VR2, VR3 mit einem EC-Motor und dem Drehzahlregler 0-10V / Il
collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D con motore EC con regolatore di giri 0-10V / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D avec
un moteur EC au régulateur de vitesse 0-10V
LT
LV
CZ
DE
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*,
4-wentylator Volcano
11-regulator obrotów 0-10V
ITA
EE
1 – toide: 230 V / 50 Hz*
2 – pealüliti, kaitsmed*
4 – Volcano ventilaator
11 – 0–10 V kiiruseregulaator
FR
DE
1- Versorgung 230V - 50Hz*
2-Hauptschalter, Sicherungen*
4-Volcano-Ventilator
11-Drehzahlregler 0-10V
~230V
1
L N PE
10
9
TEMP.SNR
A B
Q1 0-1
F1
L N C H X Ao GND TS TS
(*) Terminal X - VOLCANO HMI-EC HY - NO CONNECT!
(*) Terminal X - VOLCANO HMI-EC HY - NO CONNECT!
RU
1-питание: 230 В - 50Гц*
2-главный выключатель, предохранители*
4-подключение к электродвигателю VOLCANO
9- контроллер Volcano EC
10-внешний датчик температуры NTC
RO
1-alimentare: 230V - 50Hz*
2-comutator principal, sigurante*
4-ventilator
9-controller Volcano EC
10-senzor de temperatura NTC
ITA
1- alimentazione 230V - 50Hz*
2- interruttore generale, fusibili*
4- ventola Volcano
9 - controllore Volcano EC
10 - sensore esterno di temperatura NTC
~230V
1
L N PE
2
Q1
0-1
F1
RU
1-питание: 230 В - 50Гц*
2-главный выключатель, предохранители*
4-подключение к электродвигателю VOLCANO
11- регулятор скорости 0-10V
RO
1-alimentare: 230V - 50Hz*
2-comutator principal, sigurante*
4-ventilator
11- regulator de viteza 0-10V
ITA
1- alimentazione 230V - 50Hz*
2- interruttore generale, fusibili*
4- ventola Volcano
11 - regolatore di giri 0-10V
4 4
1 2 3 4 5 6 7 8 1 2 3 4 5
GND A+ B- +10V PE L N GND A+ B- +10V
Ain Ain
UA
1-живлення: 230В - 50 Гц*
2-головний вимикач, запобіжники*
4-вентилятор Volcano
9- контролер Volcano EC
10-зовнішній датчик температури NTC
LT
1 - maitinimas: 230 V, 50 Hz*
2 - pagrindinis jungiklis, saugikliai*
4 -„Volcano" serijos ventiliatorius
9 - valdiklis „Volcano EC"
10 - išorinės temperatūros jutiklis NTC
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
9-contrôleur Volcano EC
10-capteur de température NTC extérieur
11
230_N Vout
230_L GND
UA
1-живлення: 230В - 50 Гц*
2-головний вимикач, запобіжники*
4-вентилятор Volcano
11 - регулятор частоти обертів вентилятора
0-10В
LT
1 - maitinimas: 230 V, 50 Hz*
2 - pagrindinis jungiklis, saugikliai*
4 -„Volcano" serijos ventiliatorius
11 - 0-10 V greičio reguliatorius
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
11-régulateur de vitesse 0-10V
9
4 4
6 7 8 1 2 3 4 5 6 7 8 1 2
PE L N GND A+ B- +10V PE L N GND A+ B-
Ain Ain
EN HU
1-supply: 230V - 50Hz* 1- tápellátás: 230V - 50Hz*
2-main switch, fuses* 2- főkapcsoló, biztosíték*
4-Volcano fan 4- Volcano ventilátor
9-Volcano EC controller, 10-NTC external 9- Volcano EC vezérlő
temperature sensor 10- NTC külső hőérzékelő
LV CZ
1 - barošana: 230 V - 50 Hz* 1-napájení 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji* 2-hlavní vypínač, pojistky*
4 - VOLCANO ventilators 4-ventilátor Volcano
9 - regulators Volcano EC 9-ovladač Volcano EC
10 - ārējais temperatūras sensors NTC 10-vnější čidlo teploty NTC
4
1 2 3 4 5 6 7 8
GND A+ B- +10V PE L N
Ain
EN HU
1-supply: 230V - 50Hz* 1- tápellátás: 230V - 50Hz*
2-main switch, fuses* 2- főkapcsoló, biztosíték*
4-Volcano fan 4- Volcano ventilátor
11- 0-10V speed controller 11- 0-10V fordulatszám- szabályzó
LV CZ
1 - barošana: 230 V - 50 Hz* 1-napájení 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji* 2-hlavní vypínač, pojistky*
4 - VOLCANO ventilators 4-ventilátor Volcano
11 - ātruma regulators (0-10 V) 11-regulátor otáček 0-10 V
8 800 201 33 57
3 4 5 6 7 8
+10V PE L N
