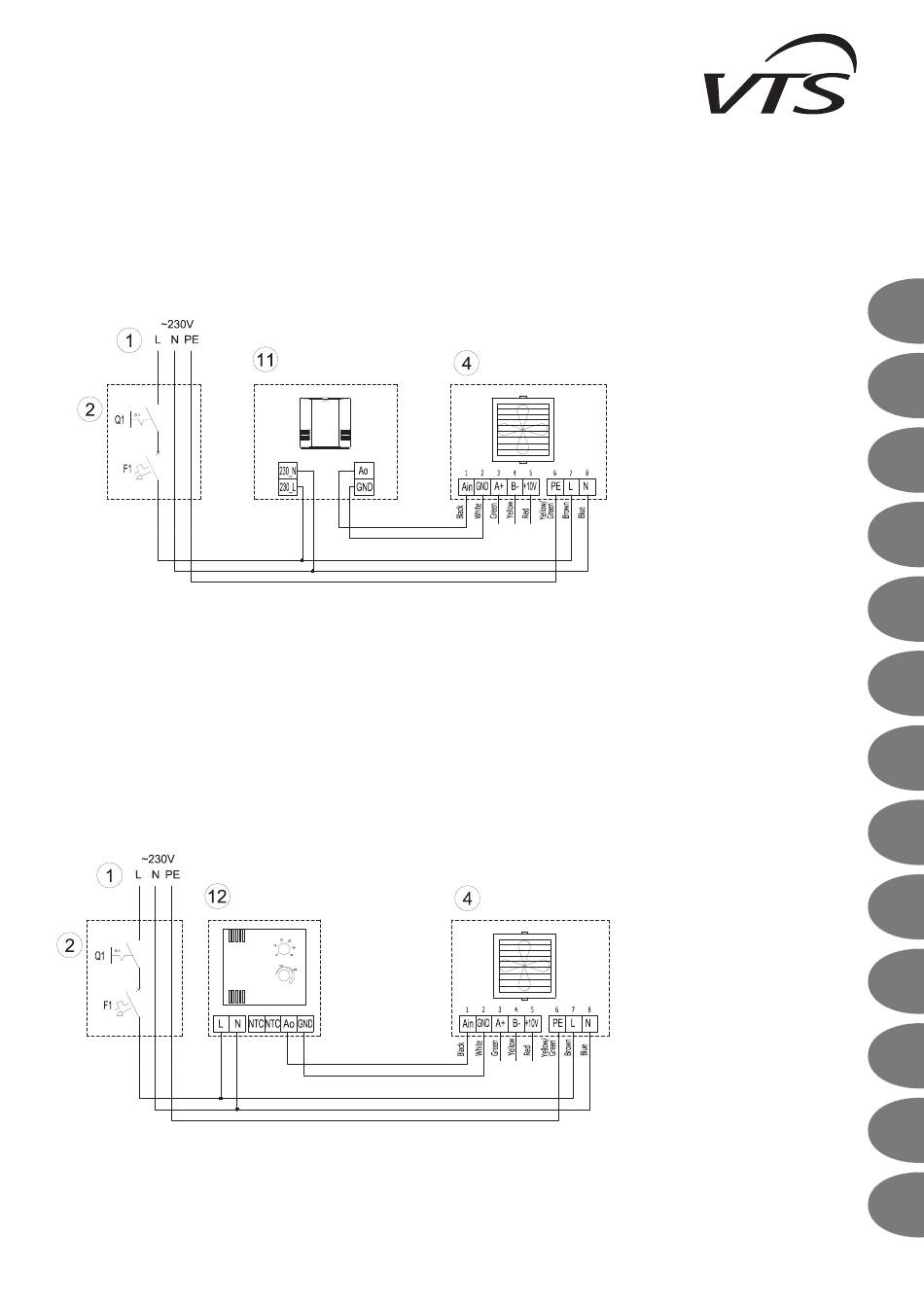

8.1. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC z regulatorem obrotów 0-10V / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-D с
EC-двигателями к 0-10V / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до регулятора частоти обертів вентилятора 0-10В / Connection
of Volcano VR Mini, VR1, VR2, VR3, VR-D with EC motor to the 0-10V speed controller / Volcano VR Mini, VR1, VR2, VR3, VR-D EC motoros csatlakozása 0-10V
fordulatszám szabályzóhoz / EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D ühendamine 0–10 V kiiruseregulaatoriga / Conectarea Volcano VR Mini, VR1,
VR2, VR3, VR-D cu motor CE la regulator de viteza 0-10V / „Volcano" serijos šildytuvo VR Mini, VR1, VR2, VR3, VR-D su EC varikliu jungimas prie 0-10 V greičio
reguliatoriaus / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar ātruma regulatoru (0-10 V) / Připojení Volcano VR Mini, VR1,
VR2, VR3, VR-D s motorem EC s regulátorem otáček 0-10 V / Anschluss von Volcano VR Mini, VR1, VR2, VR3, VR-D mit einem EC-Motor und dem Drehzahlregler
0-10V / Il collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D con motore EC con regolatore i giri 0-10V / Le branchement de Volcano VR Mini, VR1, VR2, VR3,
VR-D avec un moteur EC au régulateur de vitesse 0-10V
** Sprawdź dostępność nowego silnika/ Please check availability of the new motor/ Проверьте доступность нового двигателя
Schemat podłączenia występuje i dotyczy nagrzewnic VOLCANO EC od numeru seryjnego VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Electric diagram appears and concerns VOLCANO EC air heater,
starting from serial number: VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Схема подключения воздушно-отопительных агрегатов VOLCANO EC с серийным номером VRmini EC 18/15000, VR1..,
VR2.., VR3.., VR-D.. EC 19/30000
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*,
4-wentylator Volcano**
12-regulator obrotów 0-10V
8.2. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC z regulatorem obrotów 0-10V / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-D с EC-
двигателями к 0-10V / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до регулятора частоти обертів вентилятора 0-10В / Connection of Volcano VR
Mini, VR1, VR2, VR3, VR-D with EC motor to the 0-10V speed controller / Volcano VR Mini, VR1, VR2, VR3, VR-D EC motoros csatlakozása 0-10V fordulatszám szabályzóhoz /
EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D ühendamine 0–10 V kiiruseregulaatoriga / Conectarea Volcano VR Mini, VR1, VR2, VR3, VR-D cu motor CE la regulator
de viteza 0-10V / „Volcano" serijos šildytuvo VR Mini, VR1, VR2, VR3, VR-D su EC varikliu jungimas prie 0-10 V greičio reguliatoriaus / Ar motoru EC aprīkotas ierīces
VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar ātruma regulatoru (0-10 V) / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D s motorem EC s regulátorem otáček
0-10 V / Anschluss von Volcano VR Mini, VR1, VR2, VR3, VR-D mit einem EC-Motor und dem Drehzahlregler 0-10V / Il collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D
con motore EC con regolatore di giri 0-10V / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D avec un moteur EC au régulateur de vitesse 0-10V
** Sprawdź dostępność nowego silnika/ Please check availability of the new motor/ Проверьте доступность нового двигателя
Schemat podłączenia występuje i dotyczy nagrzewnic VOLCANO EC od numeru seryjnego VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Electric diagram appears and concerns VOLCANO EC air heater,
starting from serial number: VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Схема подключения воздушно-отопительных агрегатов VOLCANO EC с серийным номером VRmini EC 18/15000, VR1..,
VR2.., VR3.., VR-D.. EC 19/30000
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*,
4-wentylator Volcano**
12-potencjometr z termostatem
*w skład urządzenia nie wchodzą: wyłącznik główny urządzenia, bezpieczniki oraz kabel zasilający / *в комплект оборудования не входит главный выключатель, предохранители и питающий провод. / * Пристрій не включає в себе: головний
вимикач, запобіжники та кабель живлення / * the device does not include: the main switch, fuses and feeder cable / *A készülék nem tartalmazza a főkapcsolót, a biztosítékot, és a tápkábelt / * Seadme komplekt ei sisalda järgmisi osi: pealüliti, kaitsmed
ja toitekaabel / * echipamentul nu include: comutator principal, sigurante si cablu de conectare / *įrenginyje nėra šių elementų: pagrindinio jungiklio, saugiklių ir maitinimo kabelio / * ierīces komplektācijā neietilpst galvenais slēdzis, drošinātāji un barošanas
kabelis / *zařízení nezahrnuje: hlavní vypínač zařízení, pojistky a napájecí kabel / *Das Gerät beinhaltet nicht: Hauptschalter des Gerätes, Sicherungen und Stromkabel / * il dispositivo non include: interruttore generale del dispositivo, fusibili e cavo di
alimentazione / * l'appareil n'est pas équipé de: interrupteur général, fusibles et câble d'alimentation
RU
1-питание: 230 В - 50Гц*
2-главный выключатель, предохранители*
4-подключение к электродвигателю VOLCANO**
12- регулятор скорости 0-10V
RU UA
1-питание: 230 В - 50Гц* 1-живлення: 230В - 50 Гц*
2-главный выключатель, предохранители* 2-головний вимикач, запобіжники*
4-подключение к электродвигателю VOLCANO** 4-вентилятор Volcano**
12-потенциометр с термостатом 12 - потенціометр з термостатом
UA
1-живлення: 230В - 50 Гц*
2-головний вимикач, запобіжники*
4-вентилятор Volcano**
12- регулятор частоти обертів вентилятора 0-10В
8 800 201 33 57
12
EN LV
1-supply: 230V - 50Hz* 1 - barošana: 230 V - 50 Hz*
2-main switch, fuses* 2 - galvenie slēdži, drošinātāji*
4-Volcano fan** 4 - VOLCANO ventilators**
12- 0-10V speed controller 12- ātruma regulators (0-10 V)
HU CZ
1- tápellátás: 230V - 50Hz* 1-napájení 230 V - 50 Hz*
2- főkapcsoló, biztosíték* 2-hlavní vypínač, pojistky*
4- Volcano ventilátor** 4-ventilátor Volcano**
12- 0-10V fordulatszám- szabályzó 12-regulátor otáček 0-10 V
EE DE
1 – toide: 230 V / 50 Hz* 1- Versorgung 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-Hauptschalter, Sicherungen*
4 – Volcano ventilaator** 4-Volcano-Ventilator**
12 – 0–10 V kiiruseregulaator 12-Drehzahlregler 0-10V
ITA
RO 1- alimentazione 230V - 50Hz*
1-alimentare: 230V - 50Hz* 2- interruttore generale, fusibili*
2-comutator principal, sigurante* 4- ventola Volcano**
4-ventilator** 12- regolatore di giri 0-10V
12- regulator de viteza 0-10V
FR
LT 1-alimentation 230V - 50Hz*
1 - maitinimas: 230 V, 50 Hz* 2-interrupteur général, fusibles*
2 - pagrindinis jungiklis, saugikliai* 4-ventilateur Volcano**
4 -„Volcano" serijos ventiliatorius** 12-régulateur de vitesse 0-10V
12- 0-10 V greičio reguliatorius
EN LV
1-supply: 230V - 50Hz* 1 - barošana: 230 V - 50 Hz*
2-main switch, fuses* 2 - galvenie slēdži, drošinātāji*
4-Volcano fan** 4 - VOLCANO ventilators**
12-potentiometer with thermostat 12 - potenciometrs ar termostatu
HU CZ
1- tápellátás: 230V - 50Hz* 1-napájení 230 V - 50 Hz*
2- főkapcsoló, biztosíték* 2-hlavní vypínač, pojistky*
4- Volcano ventilátor** 4-ventilátor Volcano**
12-potenciométer termosztáttal 12-potenciometr s termostatem
EE DE
1 – toide: 230 V / 50 Hz* 1- Versorgung 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-Hauptschalter, Sicherungen*
4 – Volcano ventilaator** 4-Volcano-Ventilator**
12 – termomeetriga potentsiomeeter 12-Potentiometer mit Thermostat
RO ITA
1-alimentare: 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-comutator principal, sigurante* 2- interruttore generale, fusibili*
4-ventilator** 4- ventola Volcano**
12-potențiometru cu termostat 12 - potenziometro con termostato
LT FR
1 - maitinimas: 230 V, 50 Hz* 1-alimentation 230V - 50Hz*
2 - pagrindinis jungiklis, saugikliai* 2-interrupteur général, fusibles*
4 -„Volcano" serijos ventiliatorius** 4-ventilateur Volcano**
12 - potenciometras su termostatu 12-potentiomètre avec thermostat
