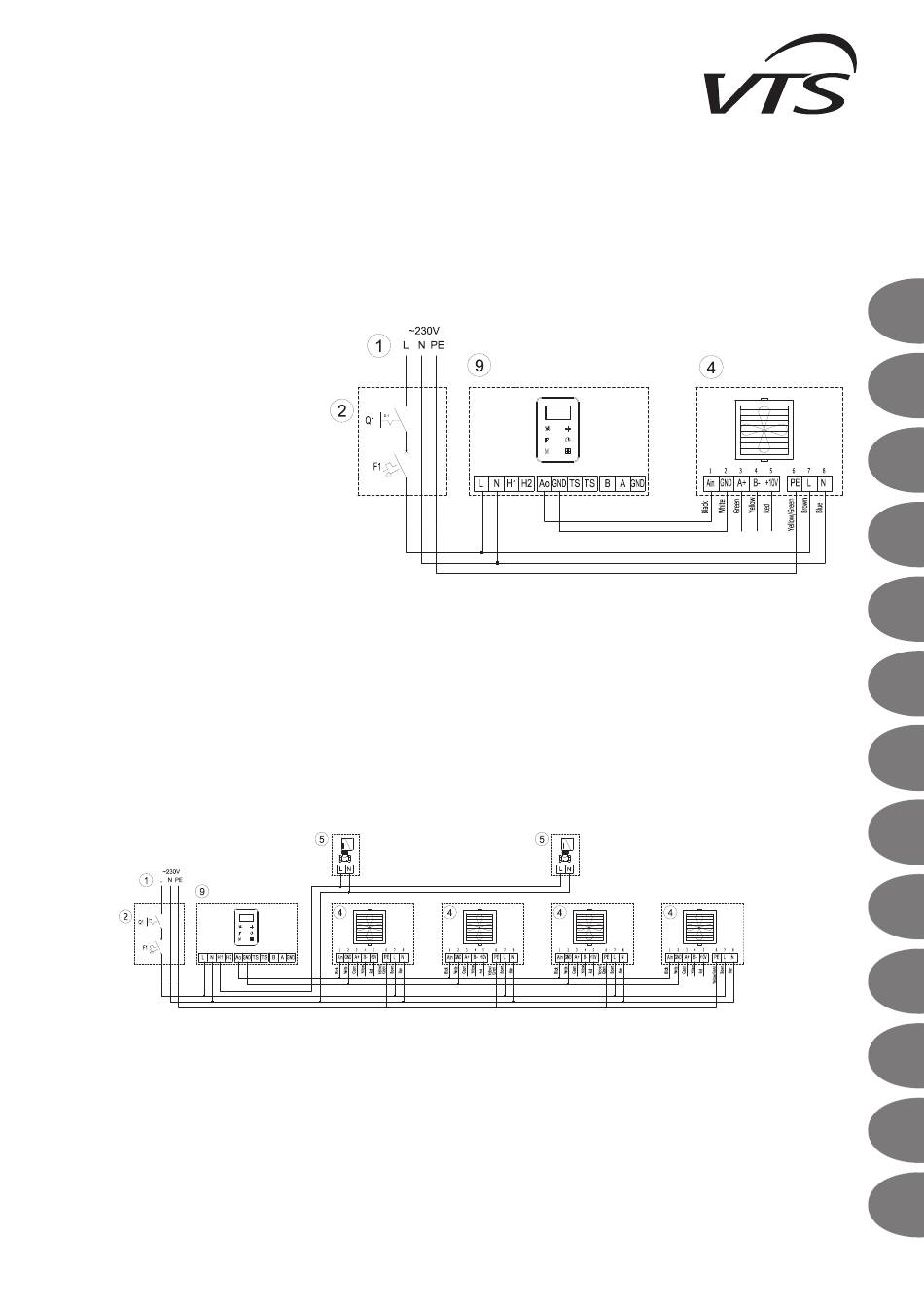

3.1. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI z silnikiem EC ze sterownikiem VOLCANO EC / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-
D, VR-D MINI с EC-двигателями к контроллеру VOLCANO EC / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI з ЕС двигуном до настінного контролера
VOLCANO EC / Connection of Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI with EC motor to the VOLCANO EC controller / Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D
MINI EC motoros csatlakoztatása VOLCANO EC vezérlőhöz./ EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI ühendamine regulaatoriga VOLCANO EC /
Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI cu motor CE la controller-ul VOLCANO EC / „Volcano" serijos šildytuvo „VR Mini", VR Mini, VR-D
MINI, VR-D MINI su EC varikliu jungimas prie valdiklio „VOLCANO EC" / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI savienojums
ar regulatoru VOLCANO EC / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI s motorem EC s ovladačem VOLCANO EC / Anschluss von Volcano VR Mini, VR1,
VR2, VR3, VR-D, VR-D MINI mit einem EC-Motor und dem Steuerer VOLCANO EC / Il collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI con motore EC con
controllore VOLCANO EC / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D MINI avec un moteur EC au contrôleur VOLCANO EC
** Sprawdź dostępność nowego silnika/ Please check availability of the new motor/ Проверьте доступность нового двигателя
Schemat podłączenia występuje i dotyczy nagrzewnic VOLCANO EC od numeru seryjnego VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Electric diagram appears and concerns VOLCANO EC air heater,
starting from serial number: VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Схема подключения воздушно-отопительных агрегатов VOLCANO EC с серийным номером VRmini EC 18/15000, VR1..,
VR2.., VR3.., VR-D.. EC 19/30000
PL HU
1-zasilanie 230V - 50Hz* 1- tápellátás: 230V - 50Hz*
2-wyłącznik główny, bezpieczniki* 2- főkapcsoló, biztosíték*
4-wentylator Volcano** 4- Volcano ventilátor
9-sterownik Volcano EC 9- Volcano EC vezérlő
RU EE
1-питание: 230 В - 50Гц* 1 – toide: 230 V / 50 Hz*
2-главный выключатель, 2 – pealüliti, kaitsmed*
предохранители* 4 – Volcano ventilaator**
4-подключение к электродвигателю 9 – regulaator Volcano EC
VOLCANO**
9-контроллер Volcano EC RO
1-alimentare: 230V - 50Hz*
UA 2-comutator principal, sigurante*
1-живлення: 230В - 50 Гц* 4-ventilator**
2-головний вимикач, запобіжники* 9-controller Volcano EC
4-вентилятор Volcano**
9- контролер Volcano EC LT
1 - maitinimas: 230 V, 50 Hz*
EN 2 - pagrindinis jungiklis, saugikliai*
1-supply: 230V - 50Hz* 4 -„Volcano" serijos ventiliatorius**
2-main switch, fuses* 9 - valdiklis „Volcano EC"
4-Volcano fan**
9-Volcano EC controller
LV CZ
1 - barošana: 230 V - 50 Hz* 1-napájení 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji* 2-hlavní vypínač, pojistky*
4 - VOLCANO ventilators** 4-ventilátor Volcano
9 - regulators Volcano EC 9-ovladač Volcano EC
3.2. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC ze sterownikiem VOLCANO EC i siłownikiem zaworu / Подключение агрегатов Volcano VR Mini, VR1,
VR2, VR3, VR-D с EC-двигателями к контроллеру VOLCANO EC и сервоприводу клапана / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до
настінного контролера VOLCANO EC та клапана з сервоприводом / Connection of Volcano VR Mini, VR1, VR2, VR3, VR-D with EC motor to the VOLCANO EC controller
and valve actuator / Volcano VR Mini, VR1, VR2, VR3, VR-D, EC motoros csatlakoztatása VOLCANO EC vezérlőhöz és szelep és szelepmozgatóhoz / EC-mootoriga Volcano
VR Mini, VR1, VR2, VR3, VR-D ühendamine regulaatoriga VOLCANO EC ja klapiajamiga / Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3, VR-D cu motor CE la
controller-ul VOLCANO EC si vana cu 2 cai cu servomotor / „Volcano" serijos šildytuvo „VR Mini, VR1, VR2, VR3, VR-D" su EC varikliu jungimas prie valdiklio „VOLCANO
EC" ir vožtuvo pavaros / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar regulatoru VOLCANO EC un vārsta piedziņu / Připojení
Volcano VR Mini, VR1, VR2, VR3, VR-D, VR-D s motorem EC s ovladačem VOLCANO EC a pohonem ventilu / Anschluss von Volcano VR Mini, VR1, VR2, VR3, VR-D mit einem
EC-Motor, dem Steuerer VOLCANO EC und einem Ventil-Stellmotor / Il collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D con motore EC con controllore VOLCANO EC e
attuatore della valvola / 6.1. Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D avec un moteur EC au contrôleur VOLCANO EC et a l'actionneur de soupap
** Sprawdź dostępność nowego silnika/ Please check availability of the new motor/ Проверьте доступность нового двигателя
Schemat podłączenia występuje i dotyczy nagrzewnic VOLCANO EC od numeru seryjnego VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Electric diagram appears and concerns VOLCANO EC air heater,
starting from serial number: VRmini EC 18/15000, VR1.., VR2.., VR3.., VR-D.. EC 19/30000 Схема подключения воздушно-отопительных агрегатов VOLCANO EC с серийным номером VRmini EC 18/15000, VR1..,
VR2.., VR3.., VR-D.. EC 19/30000
PL RU
1-zasilanie 230V - 50Hz* 1-питание: 230 В - 50Гц*
2-wyłącznik główny, bezpieczniki* 2-главный выключатель, предохранители*
4-wentylator Volcano** 4-подключение к электродвигателю VOLCANO**
5-zawór z siłownikiem 5-клапан с сервоприводом
9-sterownik Volcano EC 9- контроллер Volcano EC
EE RO
1 – toide: 230 V / 50 Hz* 1-alimentare: 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-comutator principal, sigurante*
4 – Volcano ventilaator** 4-ventilator**
5 – ajamiga klapp 5-vana cu 2 cai cu servomotor
9 – regulaator Volcano EC 9-controller Volcano EC
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Lüfter** 4- ventola Volcano**
5-Ventil mit Stellmotor 5 - valvola con attuatore
9-Steuerer Volcano EC 9 - controllore Volcano EC
*w skład urządzenia nie wchodzą: wyłącznik główny urządzenia, bezpieczniki oraz kabel zasilający / *в комплект оборудования не входит главный выключатель, предохранители и питающий провод. / * Пристрій не включає в себе: головний вимикач,
запобіжники та кабель живлення / * the device does not include: the main switch, fuses and feeder cable / *A készülék nem tartalmazza a főkapcsolót, a biztosítékot, és a tápkábelt / * Seadme komplekt ei sisalda järgmisi osi: pealüliti, kaitsmed ja toitekaabel
/ * echipamentul nu include: comutator principal, sigurante si cablu de conectare / *įrenginyje nėra šių elementų: pagrindinio jungiklio, saugiklių ir maitinimo kabelio / * ierīces komplektācijā neietilpst galvenais slēdzis, drošinātāji un barošanas kabelis / *zařízení
nezahrnuje: hlavní vypínač zařízení, pojistky a napájecí kabel / *Das Gerät beinhaltet nicht: Hauptschalter des Gerätes, Sicherungen und Stromkabel / * il dispositivo non include: interruttore generale del dispositivo, fusibili e cavo di alimentazione / * l'appareil
n'est pas équipé de: interrupteur général, fusibles et câble d'alimentation
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Lüfter** 4- ventola Volcano**
9-Steuerer Volcano EC 9- controllore Volcano EC
UA EN
1-живлення: 230В - 50 Гц* 1-supply: 230V - 50Hz*
2-головний вимикач, запобіжники* 2-main switch, fuses*
4-вентилятор Volcano** 4-Volcano fan**
5 - клапан з сервоприводом 5-valve with actuator
9- контролер Volcano EC 9-Volcano EC controller
LT LV
1 - maitinimas: 230 V, 50 Hz* 1 - barošana: 230 V - 50 Hz*
2 - pagrindinis jungiklis, saugikliai* 2 - galvenie slēdži, drošinātāji*
4 -„Volcano" serijos ventiliatorius** 4 - VOLCANO ventilators**
5 - vožtuvas su pavara 5 - vārsts ar piedziņu
9 - valdiklis „Volcano EC" 9 - regulators Volcano EC
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano**
5 - soupape avec actionneur
9-contrôleur Volcano EC
6
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano**
9-contrôleur Volcano EC
HU
1- tápellátás: 230V - 50Hz*
2- főkapcsoló, biztosíték*
4- Volcano ventilátor**
5- szelep és szelepmozgató
9- Volcano EC vezérlő
CZ
1-napájení 230 V - 50 Hz*
2-hlavní vypínač, pojistky*
4-ventilátor Volcano**
5-ventil s pohonem
9-ovladač Volcano EC
