DEUTSCH

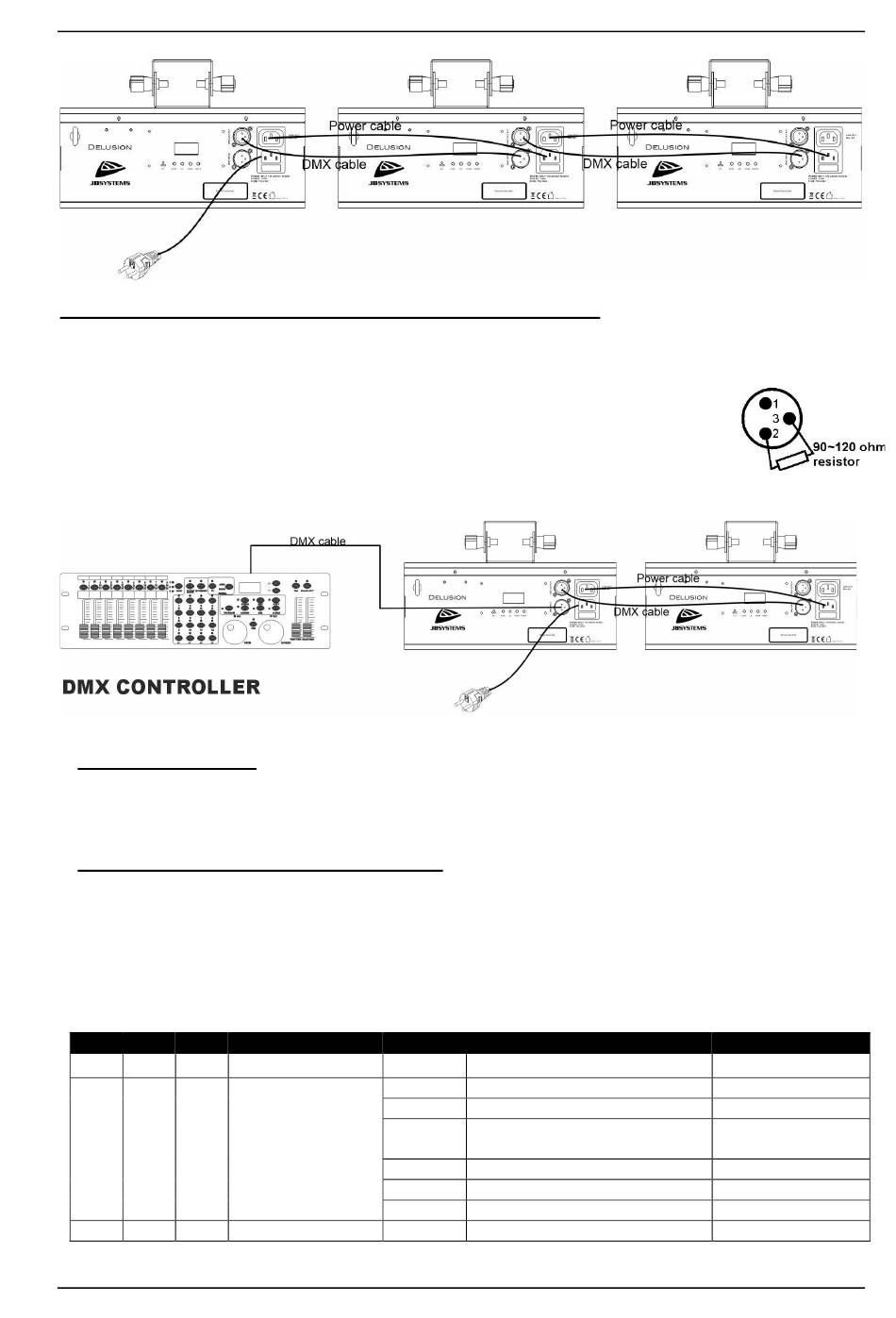

Elektrische Installation für zwei oder mehr Geräte im DMX-Betrieb:
• Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeitssignal zur Steuerung intelligenter
Lichtgeräte. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte "in Reihe schalten".
• Pin-Belegung XLR-3pol: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
• Um ein seltsames Verhalten der Lichteffekte aufgrund von Interferenzen zu vermeiden,
müssen Sie am Ende der Kette einen 90Ω- bis 120Ω-Abschlusswiderstand verwenden.
Verwenden Sie niemals Y-Splitterkabel, das funktioniert einfach nicht!
• Stellen Sie sicher, dass alle Geräte an das Stromnetz angeschlossen sind.
• Jedes Gerät in der Kette muss seine eigene Startadresse haben, damit es weiß,
welche Befehle von der Steuerung es zu dekodieren hat.
BEDIENUNGSANLEITUNG
A. Freistehend 1 Einheit:
• Schließen Sie den Projektor einfach an das Stromnetz an.
• Wählen Sie einen abzuspielenden Effekt und stellen Sie die Geschwindigkeit ein.
• Lesen Sie das Kapitel EINRICHTUNGSMENÜ, um zu erfahren, wie Sie die Menüoptionen einstellen.
B. Gesteuert durch universelle DMX-Steuerung:
• Verbinden Sie alle Geräte miteinander. Lesen Sie das Kapitel "Elektrische Installation für zwei oder
mehr Geräte im DMX-Modus", um zu erfahren, wie das geht (vergessen Sie nicht, alle Geräte richtig
zu adressieren!)
• Schließen Sie alle Geräte an das Stromnetz an und schalten Sie den DMX-Controller ein.
Da jedes Gerät eine eigene DMX-Adresse hat, können Sie sie einzeln ansteuern. Denken Sie daran,
dass jedes Gerät eine unterschiedliche Anzahl von DMX-Kanälen verwenden kann, je nachdem,
welchen DMX-Modus Sie im Menü ausgewählt haben. Siehe die verschiedenen DMX-Tabellen:
3CH
5CH
7CH
1
1
1
--
2
2
JB SYSTEMS®
Funktion
Wert
Dimmer
000-255
000-015
016-031
032-159
Stroboskop
160-175
176-239
240-255
Farbe
000-127
BEDIENUNGSANLEITUNG
Dimmer 0-100%
Verdunkelung
Öffnen Sie
Stroboskop, von langsam bis
schnell
Öffnen Sie
Zufälliges Stroboskop
Öffnen Sie
Index
7/9
