AUTOMATIC BATTERY CHARGER
FOR LEAD ACID BATTERIES (STANDARD, GEL AND AGM)
SUPPORT
If you are experiencing technical problems and cannot find a solution in this manual,
please contact ECO-WORTHY for further assistance.
+44 20 7570 0328(EU)
Tel：
1-866-939-8222(US)
User Manual
&LIFEPO4 BATTERIES
E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com
Inhaltsverzeichnis
Verwandte Anleitungen für ECO-WORTHY 5A
Inhaltszusammenfassung für ECO-WORTHY 5A

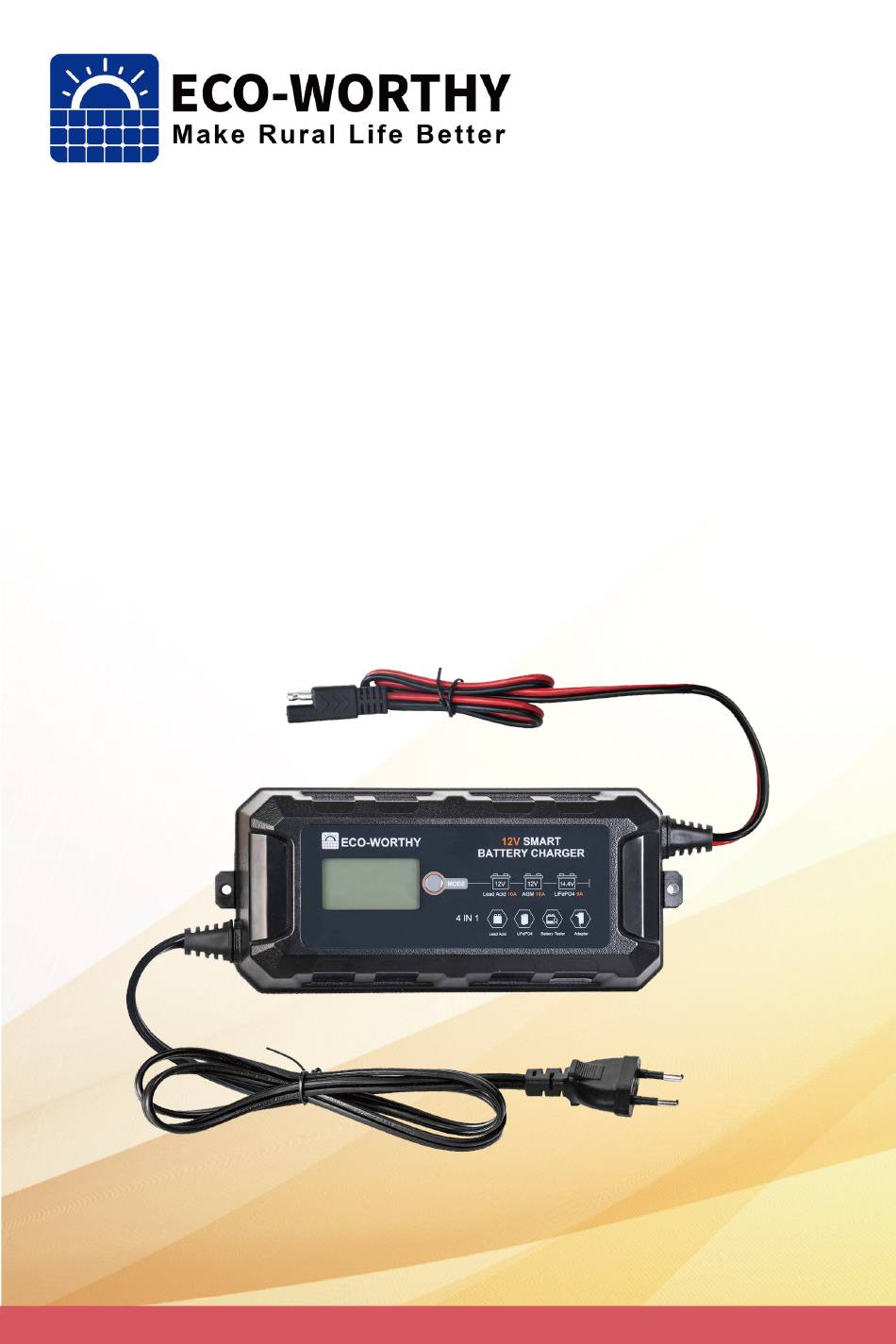

- Seite 17 AUTOMATISCHES BATTERIELADEGERÄT Benutzerhandbuch FÜR BLEI-SÄURE-BATTERIEN (STANDARD, GEL UND AGM) &LIFEPO4-BATTERIEN +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)
- Seite 18 WARNUNGEN 1. WARNUNG-GEFAHR EXPLOSIVER GASE: a.Das Arbeiten in der Nähe einer Blei-Säure-Batterie kann gefährlich sein. Batterien erzeugen während des normalen Batteriebetriebs explosive Gase. b.Aus diesem Grund ist es äußerst wichtig, dass Sie vor jeder Verwendung Ihres Ladegeräts die bereitgestellten Anweisungen genau lesen und befolgen. c.Das Gerät ist nicht für den unbeaufsichtigten Gebrauch durch kleine Kinder oder gebrechliche Personen bestimmt.
-
Seite 19: Persönliche Vorsichtsmassnahmen
12. Ein Verlängerungskabel sollte nur verwendet werden, wenn es unbedingt erforderlich ist. Die Verwendung eines falschen Verlängerungskabels kann zu Feuer- und Stromschlaggefahr führen. Wenn ein Verlängerungskabel verwendet werden muss, stellen Sie Folgendes sicher: a.Dass die Pins am Stecker des Verlängerungskabels die gleiche Anzahl, Größe und Form haben wie die des Steckers am Ladegerät;... -
Seite 20: Vorbereiten Zum Aufladen
G. Entfernen Sie alle Metallgegenstände (Schmuck), wenn Sie mit einer Blei-Säure-Batterie arbeiten, da diese einen Kurzschlussstrom erzeugen können, der stark genug ist, um Metall zu schweißen, was möglicherweise zu schweren Verbrennungen führen kann. H. Es ist nicht dazu bestimmt, ein Niederspannungs-Bordnetz mit Strom zu versor- gen oder Trockenbatterien aufzuladen. -
Seite 21: Vorsichtsmassnahmen
C. Lassen Sie niemals Batteriesäure auf das Ladegerät tropfen, wenn Sie die Schwerkraft ablesen oder die Batterie befüllen D. Betreiben Sie das Ladegerät nicht in einem geschlossenen Bereich mit schlech- ter Belüftung, z. Legen Sie keine Batterie auf das Ladegerät VORSICHTSMASSNAHMEN Schließen Sie die DC-Ausgangsklemmen erst an und trennen Sie sie, nachdem Sie das AC-Kabel aus der Steckdose gezogen haben. - Seite 22 h. Schließen Sie das Netzkabel des Ladegeräts an eine Steckdose an ich. Wenn Sie das Ladegerät trennen, ziehen Sie das Netzkabel ab, entfernen Sie den Clip vom Fahrzeugchassis und entfernen Sie dann den Clip vom Batteriepol J.Informationen zur Ladedauer finden Sie in der Bedienungsanleitung 2) Befolgen Sie diese Schritte, wenn sich die Batterie außerhalb des Fahrzeugs befindet.
- Seite 23 BEDIENUNGSANLEITUNG: AUTOMATISCHE ÜBERWACHUNG - Ihr neues Batterieladegerät ist vollständig autom- atisch und kann eingeschaltet bleiben, wenn dem Ladegerät Eingangsleistung zur Verfü- gung gestellt wird. Die Leistung des Ladegeräts hängt vom Zustand der Batterie ab, die geladen wird. Wenn die Batterie vollständig aufgeladen ist, wird "Gut" angezeigt und die Batterieanzeige zeigt "100%"...
-
Seite 24: Vollständig Entladene Batterie - Blei-Säure (Pb)-Lademodus
GESCHÄTZTE AUFLADZEIT (BATTERIEKAPAZITÄT)+(LADEGERÄTSTROM)= STUNDEN oder (AMP STUNDEN)+(AMPS)= EST. STUNDEN ZUM AUFLADEN Angenommen, Sie haben eine 60-Ampere-Stunden-Batterie. Nehmen wir nun an, Sie haben ein 10-A-Ladegerät, das 10 A so lange liefert, bis die Batteriespannung wieder aufgeladen ist. Wie lange dauert es also, die Batterie tatsächlich aufzuladen? Sie können eine berechnete Vermutung anstellen, indem Sie einfach zwei Zahlen teilen. -
Seite 25: Auswahl Für Betriebsart
AUSWAHL FÜR BETRIEBSART Die Netzstromversorgung ist richtig mit der Wandsteckdose verbunden Drücken Sie die MODE-Taste zur Auswahl des Batterielademodus, bevor Sie das Ladegerät an die Batteriepole anschließen. LCD-Signal Betriebsart Beschreibung Blei-Säure-Aufladung 12V Blei-Säure-Batterien-Lademodus （Standard，GEL，SLA，VRLA） Aufladen der AGM-Batterie 12V AGM Batterielademodus LiFePO4-Aufladung 14.4 V LiFePO4 Batterielademodus DC-Adapter... -
Seite 26: Wie Benutzt Man
WIE BENUTZT MAN: 1.STANDARD-MODUS: 2.AGM-MODUS Wechselstrom ist richtig mit der Steckdose Wechselstrom ist richtig mit der Steckdose verbunden. Drücken Sie die Taste "MODE". verbunden. Drücken Sie die Taste "MODE". Ausgangsleitungen (Rot"+",Schwarz"-")zu Das LCD-Signal zeigt "AGM" an, das Batterie Plus und Minus Ladegerät wird in den AGM-Batteriemodus (AGM) geschaltet "+",Schwarz"-")zu Batterie Plus und Minus... - Seite 27 LCD-Signal-ANZEIGE: 1)(Pd) Blei-Säure-Batterie-Lademodus LCD-Signal Betriebsart Indikation A. C. Strom ist richtig mit der Steckdose verbunden, Ladegerät ist Standby, KEINE Batterie angeschlossen Ladegerät wird Lademodus für Lademodus für 12-V- STD Mode 12-V-Blei-Säure-Batterien (Pb) umgeschaltet (Standard, Blei-Säure-Batterien GEL, SLA, VRLA) Ladegerät wird Lademodus für 12V AGM Batterie...
-
Seite 28: Checkliste Für Störungsmeldungen
CHECKLISTE FÜR STÖRUNGSMELDUNGEN A. Trennen Sie das Ladegerät von der Netzsteckdose Überprüfen Sie die Verbind- ungen zur Batterie und stellen Sie sicher, dass sie in Ordnung sind KEIN LCD-Signal B.Überprüfen Sie, ob die Netzsteckdose mit Strom versorgt wird, indem Sie eine Tischlampe oder einen Leistungsmesser anschließen A.Batterie ist nicht angeschlossen... - Seite 29 LiFePO4-Batterien-Lademodus (Lithium-Batterie-Lademodus) 4-Stufen-Ladung, Konditionierungsprozesskarte PCM-Aktivierung: Sobald das Ladegerät richtig an die Batterie angeschlossen wurde, liefert es eine konstante Pulsfrequenz, um das PCM zu aktivieren, bevor es in das Ladeprogramm eingeht 1. Softstartphase: Softstart wird angewendet, wenn das Ladegerät eine Batterie mit einem sehr niedrigen Anfangsladezustand erkannt hat.
-
Seite 30: Technische Spezifikationen
Technische Spezifikationen: Modell 110Vac@60Hz 220Vac@50Hz Input: 12V 6A Pb-Batterieladegerät 12V 10A Pb-Batterieladegerät Eingang 14.4V 4.5 A LiFePO4-Ladegerät 14.4V 9A LiFePO4-Ladegerät 12V 6A DC-Adapter 12V 10A DC-Adapter max. Stromspannung: 14.5V Blei-Säure (Pb) Batterieladung 14.5V Blei-Säure (Pb) Batterieladung 14.9V Aufladen der AGM-Batterie 14.9V Aufladen der AGM-Batterie 14.4V Aufladen des LiFePO4-Batter- 14.4V Aufladen des LiFePO4-Batter-...
