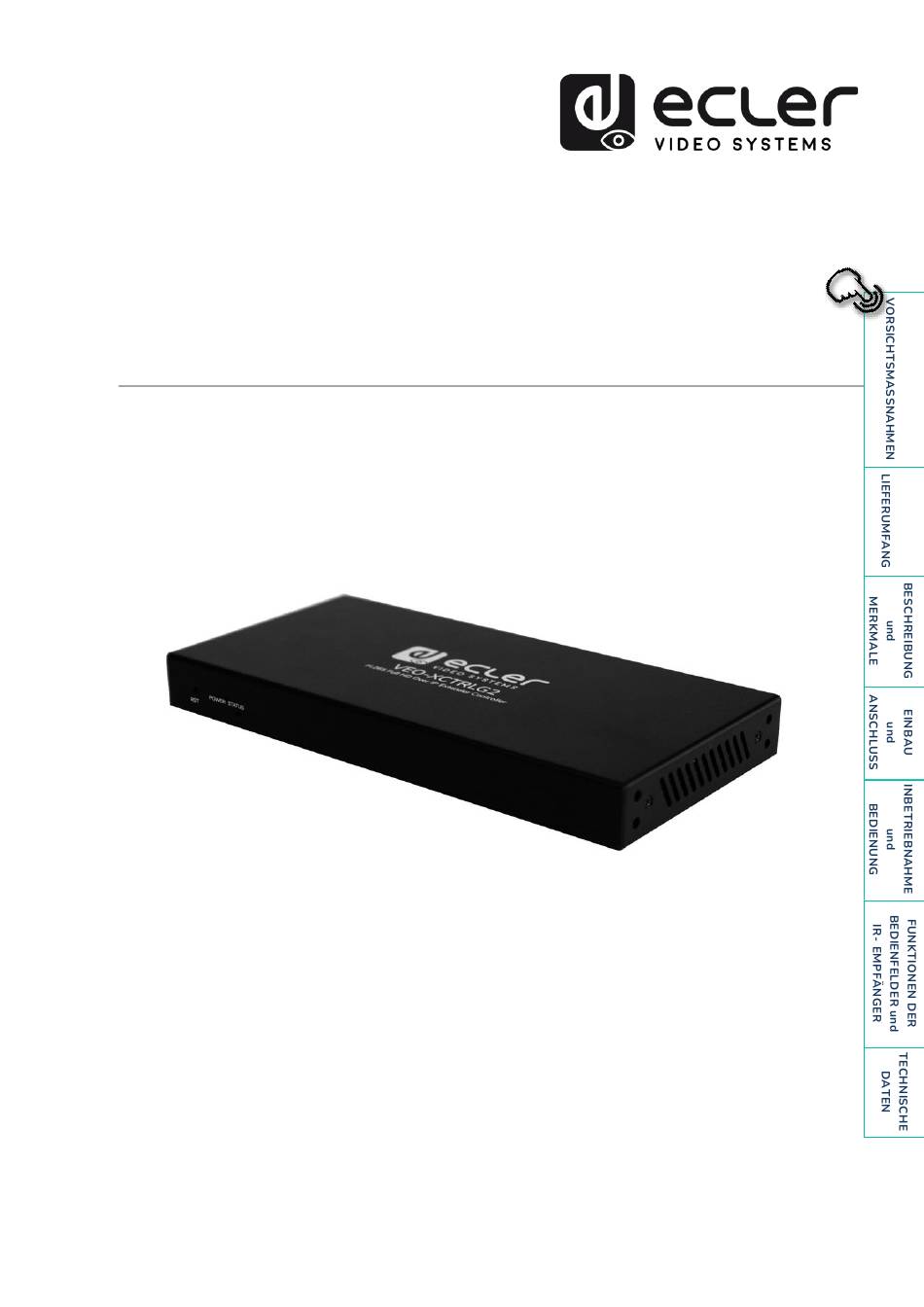

- Seite 1 VEO-XCTRLG2 VIDEOVERTEILUNG ÜBER IP Controller für H.265 Full HD über IP Video-Extender BEDIENUNGSANLEITUNG 50-0434-0100 VEO-XCTRLG2...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN ....................3 1.1 Wichtige Vorbemerkung ........................3 1.2 Wichtige Sicherheitshinweise ......................4 1.3 Reinigung ..............................4 LIEFERUMFANG ........................5 BESCHREIBUNG UND MERKMALE ..................5 3.1 Die wichtigsten Merkmale ........................6 EINBAU UND ANSCHLUSS ....................7 4.1 Rack-Einbau ............................... 7 4.2 Anschlussdiagramm .......................... -
Seite 3: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN 1.1 WICHTIGE VORBEMERKUNG Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter, gefährlicher Spannung innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. -
Seite 4: Wichtige Sicherheitshinweise
1.2 WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anleitung durch. 12. Trennen Sie das Gerät vom Netz bei Bewahren Sie diese Anleitung gut auf. Gewitter oder wenn es über einen Beachten Sie alle Warnhinweise. längeren Zeitraum nicht verwendet Befolgen Sie alle Anweisungen. werden soll. -
Seite 5: Lieferumfang
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschließlich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler VEO-XCTRLG2 gewähren wir eine Garantie von 5 Jahren. 2. LIEFERUMFANG • 1 x Video over IP Steuermodul. -
Seite 6: Die Wichtigsten Merkmale
3.1 DIE WICHTIGSTEN MERKMALE • Einfache Projekterstellung, Steuerung und Bedienung des Systems • Der Setup-Wizard erleichtert die Zuweisung der Geräte zum Projekt, einschliesslich der IP-Konfigurationen Automatik, DHCP und Manuell. Kompatibel mit HTTPS, SSH, SFTP • • Integrierte Bedienoberfläche Web GUI, unterstützt Drag-and-Drop-Vorgänge •... -
Seite 7: Einbau Und Anschluss
4. EINBAU UND ANSCHLUSS 4.1 RACK-EINBAU Dieses Produkt kann in ein Standard-Rack eingebaut werden. Setzen Sie zwei Geräte übereinander und befestigen Sie mithilfe der mitgelieferten Schrauben zwei 1HE-Montagewinkel an den Geräten. Bauen Sie nun mithilfe der mitgelieferten Schrauben vier Gerätepaare aneinander. Ziehen Sie die Schrauben zwischen den Gerätepaaren an, um vier Geräte zusammenzubauen. -
Seite 8: Anschlussdiagramm
Team bestmögliche Einstellung lokalen Netzwerk-Switch anzuschlieβenden Multicast-Produkte zu untersuchen. Einer der Vorteile der Nutzung des VEO-XCTRLG2 besteht in der Möglichkeit, das Video-Netzwerk vom Steuerungs-Netzwerk zu trennen. Dank dieser Möglichkeit kann Video-über-IP-Extendern generierte Multicast-Datenverkehr Steuerungs-Datenverkehr, der vom eingebetteten Steuerungssystem bzw. vom Steuerungssystem eines Drittanbieters generiert wird, isoliert werden. -
Seite 9: Web-Anschluss Und Einstellungen
Die Standard-IP-Adresse des VEO-XCTRLG2 für seinen Steuerungs-Anschluss lautet 192.168.0.225, sofern kein DHCP-Server im System vorhanden ist. Sobald ein VEO-XCTRLG2 in einem Netzwerk mit Sendern VEO-XTI1CG2 und Empfängern VEO-XRI1CG2 verbunden ist, arbeitet der Controller als Netzwerk- Manager und weist den verschiedenen Geräten automatisch ihre Adressen zu. -
Seite 10: Wizard-Einstellung
4.4.1 WIZARD-EINSTELLUNG Nach erfolgter Anmeldung erscheint, wenn noch kein Projekt vorhanden ist, die folgende Meldung, die dem Benutzer die Konfiguration des Systems mithilfe des Wizard-Assistenten erleichtern soll. Next Klicken Sie auf , um auf die nächste Seite zu kommen. Wurde das System bereits konfiguriert, so gelangt der Benutzer über die Taste Close direkt auf die Seite zur System-Steuerung. - Seite 11 Hier können Sie entscheiden, ob alle angeschlossenen Geräte dem neuen Projekt hinzugefügt werden sollen (vollkommen neue Installation), oder ob es im Falle von Änderungen an einem bestehenden System darum geht, zusätzliche Geräte selektiv aufzunehmen. Automatically add Encoders and Decoders to Project Wählen Sie die Option “...
- Seite 12 Die Vorgehensweise ist die gleiche wie im vorigen Abschnitt beschrieben, mit dem Unterschied, dass in diesem Fall die IP-Adressen von einem DHCP-Server zugewiesen werden. Es ist in diesem Fall nicht erforderlich, den Video-LAN-Anschluss des Controllers VEO-XCTRLG2 auf AUTO bzw. DHCP einzustellen, da der Controller diese Einstellung automatisch vornimmt.
- Seite 13 4.4.1.3 STATIC IP MODE BY MANUAL SETTINGS Wählen Sie diese Option, wenn Sie die IP-Adresse von Hand eingeben wollen. „Next“ Klicken Sie auf und stellen Sie dann von Hand die IP-Adresse, die Subnetz- Maske und das Gateway des Video-LAN-Ports ein. Beenden Sie den Vorgang durch „Next“.
-
Seite 14: Inbetriebnahme Und Bedienung
5. INBETRIEBNAHME UND BEDIENUNG 5.1 WEB-FUNKTIONEN UND BEDIENUNG Nachdem Sie den VEO-XCTRLG2 eingerichtet und die im Netzwerk angeschlossenen Geräte VEO-XTI1CG2 und VEO-XRI1CG2 einem bestimmten Projekt zugewiesen haben, können Sie mithilfe der folgenden Menüs auf der Seite der Webeinstellungen verschiedene Aspekte und Funktionalitäten bezüglich der Nutzung der Sender und Empfänger verwalten und bedienen, wie in den folgenden Kapiteln erklärt. -
Seite 15: Matrix Control
5.1.2 MATRIX CONTROL Encoders : Es werden alle aktuellen Sender angezeigt. Der in der Abbildung gezeigte Text ist die Gerätebezeichnung. Decoders : Es werden alle aktuellen Empfänger angezeigt. In der ersten Zeile steht die Bezeichnung des Empfängers, in der zweiten Zeile der Sender, von dem das Signal ausgeht. -
Seite 16: Videowall Control
5.1.3 VIDEOWALL CONTROL Auf dieser Seite kann der Benutzer verschiedene Videowände und Konfigurationen auswählen, die zuvor auf der Seite „Video Wall Management” eingestellt wurden (nähere Informationen hierzu finden Sie im Kapitel Videowall Management). Dies geschieht durch Anklicken der Dropdown-Kästchen mit den Bezeichnungen „Video Wall Selection” (Auswahl Videowänden) „Configuration... -
Seite 17: Project
5.1.4 PROJECT In diesem Abschnitt kann der Benutzer ein Projekt erstellen. Current Devices : Geräte, die dem laufenden Projekt hinzugefügt wurden Unassigned Devices : Geräte, die dem laufenden Projekt nicht hinzugefügt wurden Display ID 1. Klicken Sie auf „ ”, um sich die ID oder die STRUKTUR der Empfänger anzeigen zu lassen. -
Seite 18: Encoders (Sender)
5.1.5 ENCODERS (SENDER) Auf dieser Seite kann der Benutzer den aktuellen Sender nach Bedarf einrichten. : Identifikationscode des aktuellen Geräts (Achtung: der ID existiert immer nur einmal). Name : Bezeichnung des aktuellen Geräts (Achtung: die Bezeichnung existiert immer nur einmal). Address : MAC-Adresse des aktuellen Geräts IP Address... - Seite 19 Name : Bezeichnung des aktuellen Geräts (Achtung: die Bezeichnung existiert immer nur einmal.). Update ID : ID-Code des aktuellen Geräts (Achtung: der ID-Code existiert immer nur einmal.) Front Panel Power LED Flash : Mit diesem Parameter wird der Zustand der LED- Anzeigen an der Vorderseite des Geräts eingestellt: •...
-
Seite 20: Decoders (Empfänger)
5.1.6 DECODERS (EMPFÄNGER) Auf dieser Seite kann der Benutzer den aktuellen Empfänger nach Bedarf einstellen. : Identifikations-Code des aktuellen Geräts (Achtung: der ID-Code existiert immer nur einmal.) Name : Bezeichnung des aktuellen Geräts (Achtung: die Gerätebezeichnung existiert immer nur einmal.) MAC Address : MAC-Adresse des aktuellen Geräts IP Address... - Seite 21 Name : Bezeichnung des aktuellen Geräts (Achtung: die Bezeichnung existiert immer nur einmal.) Update ID : Identifikations-Code des aktuellen Geräts (Achtung: der ID-Code existiert immer nur einmal.) Video Ouput : Dieser Parameter deaktiviert den HDMI-Ausgang. Video Mute : Anstelle des aktuellen Inhalts erscheint ein schwarzer Bildschirm. Video Pause : Das zuletzt gezeigte Frame wird eingefroren.
- Seite 22 Front Panel Power LED Flash : Mit diesem Parameter wird der Zustand der LED- Anzeigen an der Vorderseite festgelegt: • : LED-Anzeigen bleiben dauerhaft erleuchtet : LED-Anzeigen erlöschen nach einem Timeout von 90 Sekunden • Power LED Flashing • : Netzanzeige-LED blinkt dauerhaft : Netzanzeige-LED blinkt nicht •...
-
Seite 23: Linked Signal Routing
5.1.7 LINKED SIGNAL ROUTING Auf dieser Seite kann der Benutzer die verschiedenen Arten von Signalen unabhängig voneinander zwischen Sender- und Empfängergeräten (Video/Audio, Seriell) routen. So ist es möglich, eine permanente Verbindung herzustellen, die für ein gesperrtes Routing für bestimmte Quellgeräte oder für eine erweiterte Steuerung für Steuerungssysteme von Drittanbietern genutzt werden kann. - Seite 24 Sender ausgegeben werden. Es wird empfohlen, den „Serial Guest Mode“ je nach Bedarf ein- bzw. auszuschalten, da serielle Befehle, die den VEO-XCTRLG2 erreichen, an jedes Gerät weitergeleitet werden, auf dem dieser Modus freigeschaltet ist. Bei freigeschaltetem Serial Guest Mode...
-
Seite 25: Videowall Management
5.1.8 VIDEOWALL MANAGEMENT Auf dieser Seite kann der Benutzer Videowände nach Bedarf erstellen und konfigurieren. • Jeder Empfänger kann als Teil eines Videowand-Layouts eingesetzt werden. • Jedes System kann sich aus mehreren Videowänden unterschiedlicher Grössen zusammensetzen. • Jede Videowand kann verschiedenen Bildschirmen und verschiedenen Layouts zugewiesen werden, der Bereich geht von 1x2 bis hin zu 9x9. - Seite 26 “Video Wall List“ Wählen Sie in der die gewünschte Videowand aus und Assign Decoder klicken Sie dann auf „ ”, um auf die Seite zu gelangen, auf der Sie den Empfänger zuweisen können. Klicken Sie auf den entsprechenden Bildschirm, um den gewünschten Apply Empfänger auszuwählen, und klicken Sie dann auf „...
- Seite 27 Class Configuration Klicken Sie auf „ ”, um auf die Seite der Klassen- Konfiguration zu gelangen, und klicken Sie dort die entsprechenden Bildschirme an, um die Klasse nach Bedarf auszuwählen (jede Klassenbezeichnung bildet eine Videowand. Mithilfe Klassen-Konfiguration können eine regelmässige oder eine unregelmässige Videowand erstellen). Klicken Sie Apply danach auf „...
-
Seite 28: Users
5.1.9 USERS Auf dieser Seite besteht die Möglichkeit, neue Benutzerkonten hinzuzufügen. Die Web- GUI des Controllers kann mit verschiedenen Benutzern eingerichtet werden, von denen jeder seine spezifischen Rechte hat. So kann der Benutzer eindeutige Anmeldedaten erstellen und Einstellungen wie Eingänge und Ausgänge festlegen, auf die jeder Zugriff haben soll. -
Seite 29: Controller Settings
Einstellungen für Steuerungs- und Video-LAN-Netzwerke konfigurieren. General Settings : In diesem Abschnitt wird eine Zusammenfassung der grundlegenden Einstellungen des VEO-XCTRLG2 dargestellt. Kommunikations- Parameter wie IR-Steuerung, Telnet, Telnet Port, SSH, SSH Port, Zugriff auf die Webseite, HTTPS oder RS-232 Baudrate können durch Anklicken der... - Seite 30 : In diesem Abschnitt kann der Benutzer die Netzwerk- Konfiguration und die DHCP-Parameter für den „Control LAN“-Port des VEO- XCTRLG2 festlegen. Video Network : In diesem Abschnitt kann der Benutzer die Netzwerk- Konfiguration für den „Video LAN“-Port des VEO-XCTRLG2 festlegen.
-
Seite 31: Firmware Update
5.1.11 FIRMWARE UPDATE Auf dieser Seite kann der Benutzer durch Anklicken der Schaltfläche „Update“ rechts neben den einzelnen Sendern/Empfängern deren Firmware individuell aktualisieren. Er kann aber auch die Firmware sämtlicher Sender/Empfänger gleichzeitig aktualisieren, hierzu muss er auf die Schaltfläche „Update All“ klicken. Daneben besteht die Möglichkeit, durch Anklicken der Schaltfläche „Update SS Firmware“... -
Seite 32: Password Update
5.1.12 PASSWORD UPDATE Auf dieser Seite kann das Passwort geändert werden. Bitte beachten Sie, dass das System nach einer Passwort-Änderung automatisch auf die Web-Browser-Homepage oder auf die Anmelde-Oberfläche der Web-GUI springt. Hier müssen Sie sich mit dem neuen Passwort erneut anmelden. 5.1.13 LOG OUT Hier kann sich der Benutzer von der Web-GUI abmelden... -
Seite 33: Funktionen Der Bedienfelder
6. FUNKTIONEN DER BEDIENFELDER 6.1 VORDERES BEDIENFELD RESET -Taste: Halten Sie diese Taste solange gedrückt (ca. 10 Sekunden), bis die Status-LED-Anzeige zu blinken beginnt: der Controller wird automatisch neu gestartet. POWER LED-Anzeige : Die rote LED-Anzeige beginnt zu leuchten, wenn der Controller mit Strom versorgt wird. -
Seite 34: Pin-Belegung Des Ir-Empfängers
6.3 PIN-BELEGUNG DES IR-EMPFÄNGERS... -
Seite 35: Technische Daten
7. TECHNISCHE DATEN 7.1 TECHNISCHE SPEZIFIZIERUNGEN VEO-XCTRLG2 DEVICE CONTROL Control Connectors RJ-45, Euroblock, Jack 3.5mm Control Protocols Web, TCP, RS-232 Status Indicators Power LED (Red), Status LED (Green) PASS-THROUGH CONTROL Pass-through Connectors Euroblock, Jack 3.5mm Pass-through Protocols RS-232, IR NETWORK... -
Seite 36: Mechanisches Diagramm
7.2 MECHANISCHES DIAGRAMM... - Seite 37 Herstellung vor, die diese Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests aus. Motors, 166-168 - 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
