Inhaltszusammenfassung für Extremis Gargantua

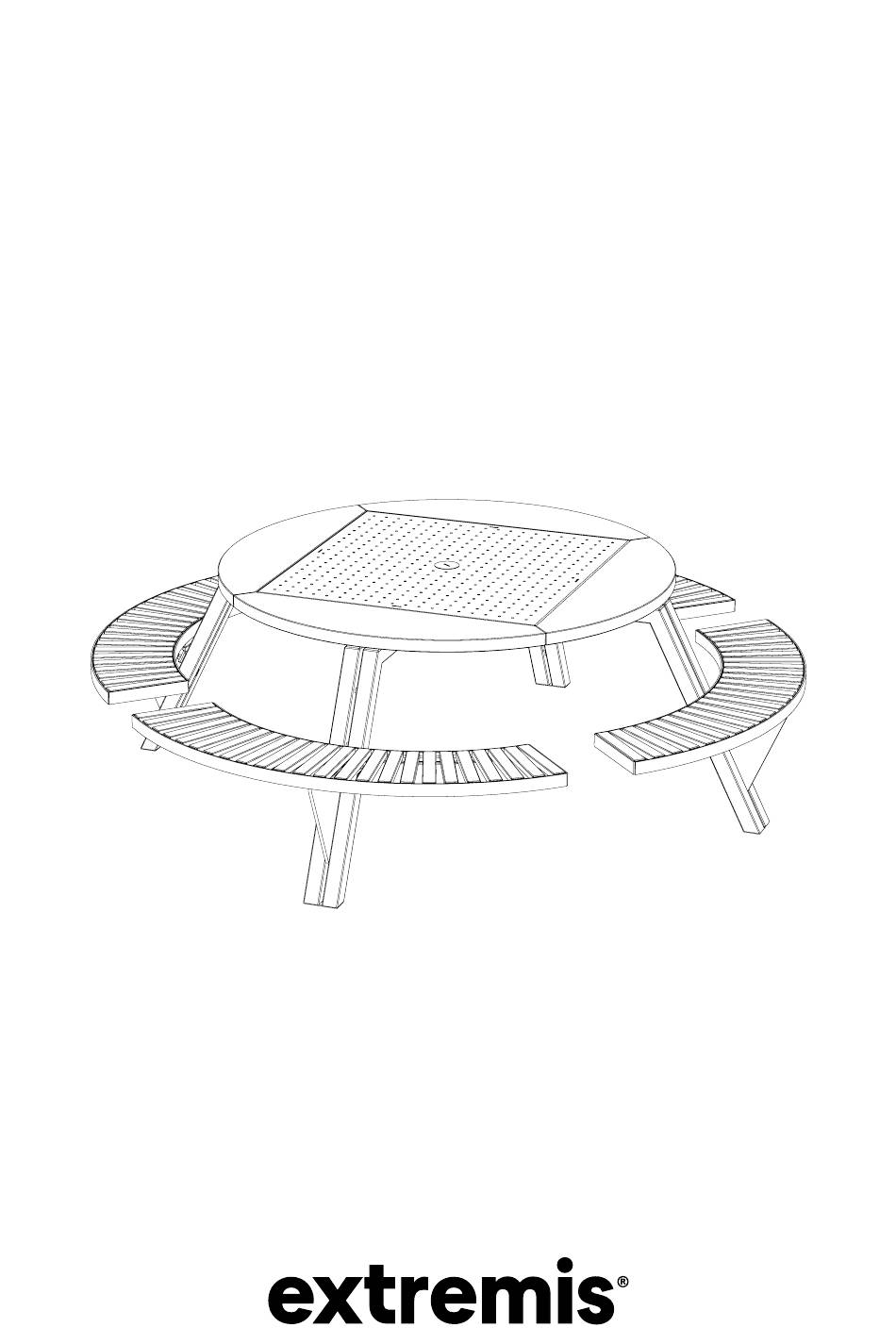

  • Seite 1 Gargantua...
  • Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!

  • Seite 4: Überklick All Teile

    Inhaltsangabe Montagekleinteile  Überklick all Teile  Montage Gargantua  Montage Rückenlehne  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 5 Inhaltsangabe Montage Bodenverankerung  Montage Bankbefestigung  Montage mit Inumbra  Montage mit Inumbrina  Warnung - Montageanleitungen - Pflege ...
  • Seite 6 Montagekleinteile 8 x M10 8 x M10x60 GAR024 Montagesatz zur Befestigung der Tischbeine an der Tischplatte 8 x M10 8 x M10x60 GAR025 Montagesatz zur Befestigung den Mittelwürfel an der Tischbeine...
  • Seite 7 16 x M8 16 x M8x16 GAR026 Montagesatz zur Befestigung den Bankträger an den Bänken 4 x M10x20 4 x Bracket GAR075 Montagesatz zur Befestigung Rückenlehne an den Bänken...
  • Seite 8 4 x M10 4 x M10x140 GAR098 Montagesatz zur Befestigung der Bankbefestigung an den Bänken...

  • Seite 9: Überklick Alle Teile

    Überklick alle Teile...
  • Seite 10 Gargantua N° 13/17 N° 17 45’ GAR024 Noch nicht anziehen! 8 x M10 8 x M10x60...
  • Seite 11 2. Wenn Sie den Inumbra-Sonnenschirm montieren möchten, gehen Sie auf Seite 25  Wenn Sie den Inumbrina-Sonnenschirm montieren möchten, gehen Sie auf Seite 30  Noch nicht anziehen!
  • Seite 12 GAR025 Ziehen Sie jetzt alle Schrauben an, auch von Schritt 1 8 x M10 8 x M10x60...
  • Seite 13 GAR026 Noch nicht anziehen! 16 x M8 16 x M8x16...
  • Seite 14 Alle Bänke in die höchste Position bringen (Höhe der Tischplatte)
  • Seite 15 Sorgen Sie dafür, dass der Abstand der Bank zur Tischplatte überall gleich ist 20 Nm 10kg / 22lb MAX! Ziehen Sie jetzt alle Schrauben an von Schritt 5...
  • Seite 16 Prüfen Sie, ob die Bänke dieselbe Höhe wie die Tischplatte haben. Sind sie zu hoch, die vertikale Schraube an der Seite der Bank lösen. Sind sie zu niedrig, die Schraube festziehen, bis die Bank dieselbe Höhe wie die Tischplatte hat...
  • Seite 17 Ist zu viel Bewegung in der Bank, können Sie dies durch Anziehen der 2 horizontalen Schrauben beheben. Wenn Sie Ihre Arbeit beendet haben, sichern Sie die Schrauben durch Festziehen der Muttern...
  • Seite 18 Rückenlehne N° 17 5’...
  • Seite 19 GAR075 2 x M10x20 2 x Bracket...
  • Seite 20 Bodenverankerung N° 13 15’ An der Innenseite der Beine...
  • Seite 23 Bankbefestigung N° 13 15’ An der Innenseite der Beine...
  • Seite 24 GAR098 4 x M10 4 x M10x40...
  • Seite 25 Mit Inumbra N° 5 20’...
  • Seite 26 Entfernen Sie zunächst den Mittelwürfel, falls er bereits montiert ist INU183 4 x M8 4 x M8x12...
  • Seite 27 GAR025 8 x M10 8 x M10x60...
  • Seite 29 Schließen Öffnen Achtung! Der Sonnenschirm sollte entweder vollständig geöffnet oder geschlossen sein!

  • Seite 30: Mit Inumbrina

    Mit Inumbrina N° 5 20’ Entfernen Sie zunächst den Mittelwürfel, falls er bereits montiert ist...
  • Seite 31 INU183 4 x M8 4 x M8x12...
  • Seite 32 GAR025 8 x M10 8 x M10x60...
  • Seite 35 Öffnen Achtung! Der Sonnenschirm sollte entweder vollständig geöffnet oder geschlossen sein! Schließen...
  • Seite 36 Führen Sie das Seil in das dafür vorgesehene Loch im Sonnenschirmroher ein...
  • Seite 37 Warnung Montageanleitungen Pflege Warnung  Montageanleitungen  Pflege ...

  • Seite 38: Allgemeines

    Warnung Allgemeines • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •...
  • Seite 39 Sie niemals einen Hochdruckreiniger, da dies die glatte Oberfläche des Holzes aufrauen und die Holzfasern irreparabel beschädigen kann. • Gründliche Reinigung mit Extremis-Holzreiniger. • Wir empfehlen, das Holz zur Fleckenvorbeugung mit Öl zu behandeln. Dabei können auch kleine Risse und Spalten entstehen.
  • Seite 40 Veredelungstechnik eigen sind. • Weiße Flecken auf dieser Zinkschicht sind ebenfalls Bestandteil dieses Verfahrens und verschwinden, wenn die Möbel im Freien aufgestellt werden. • Diese industrielle Veredelungstechnik kann zu einer raueren Oberfläche führen. Dies ist ein untrennbarer Bestandteil des Verfahrens. Edelstahl •...
  • Seite 41 Montageanleitungen 1 - 2 - 3 - ... Sehen Sie sich die Zeichnungen an, angefangen mit Seite 10 Gargantua (p10) 1. Tischplatte umgekehrt auf den Boden legen, hierbei die Verpackung als Schutz verwenden. Die vier Beine an die vorgesehene Stelle legen, die geschweißte Platte zeigt in die Mitte.
  • Seite 42 oder 10 kg. 9. Prüfen Sie, ob die Bänke dieselbe Höhe wie die Tischplatte haben. Sind sie zu hoch, die vertikale Schraube an der Seite der Bank lösen. Sind sie zu niedrig, die Schraube festziehen, bis die Bank dieselbe Höhe wie die Tischplatte hat.
  • Seite 43 4. Bohren Sie jetzt in die markierten Stellen. 5. Setzen Sie jetzt die Bodenverankerungsplatte wieder in die Nut des Tischbeins und befestigen Sie sie mit den Befestigungsmitteln, die für den Untergrund, auf dem der Gargantua stehen soll, am besten geeignet sind. Bankbefestigung (p23) 1.
  • Seite 44 Mit Inumbrina (p30) 1. Legen Sie die Tischplatte mit den Beinen umgekehrt, bevor Sie den Mittelwürfel an den 4 Beinen befestigen. 2. Entfernen Sie zunächst den Mittelwürfel, falls er bereits montiert ist. 3. Drehknopf vom Verbindungsstück entfernen. 4. Montieren Sie das Verbindungsstück für Inumbrina an der Oberseite des Mittelwürfels und sichern Sie es mit 4 M8-Federringen und 4 M8x12- Schrauben, wie in der Zeichnung dargestellt.

  • Seite 45: Tägliche Reinigung

    Jahr über draußen stehen. Wählen Sie am besten einen feuchten Wolkentag, denn das Holz sollte nach dem Reinigen nur langsam trocknen. Für eine optimale Reinigung empfehlen wir den Holzreiniger von Extremis, ein biologisch abbaubares Shampoo speziell für Holzmöbel. Der Reiniger entfernt graue Verfärbungen, grünen Belag...

  • Seite 46: Mit Der Maschine Schleifen

    Damit Ihr Holz gegen UV-Strahlen, schlechtes Wetter und Flecken geschützt ist, sollten Sie es unbedingt einmal pro Jahr ölen. Das Holzöl von Extremis ist ein rein natürliches Produkt auf Leinölbasis. Das Öl ist farblos, macht das Holz aber nach der Behandlung etwas dunkler. Alle Reste früherer Behandlungen entfernen.

  • Seite 47: Schadhafte Stellen Mit Zinkspray

    Schicht, die vor Korrosion schützt. Edelstahl TÄGLICHE REINIGUNG Regelmäßig und nach jeder Nutzung Mit lauwarmem Wasser und einem milden Reinigungsmittel oder Extremis-Multireiniger säubern. REGULAR CLEANING Bei Verschmutzung Wir empfehlen eine regelmäßige Reinigung mit Edelstahlreiniger und -pflegemittel Sunbrella VERSCHÜTTETE FLÜSSIGKEITEN...

  • Seite 48: Bei Hartnäckigen Flecken

    MASCHINENWÄSCHE Selten Die Decken und Kissenhüllen können auch in der Maschine gewaschen werden (30°). Keine chemische Reinigung und kein Wäschetrockner. Der Stoff kann knittern. Durch Bügeln mit niedriger Einstellung für empfindliche Stoffe regeneriert sich die wasserabweisende Beschichtung. Testen Sie die Temperatur des Bügeleisens zuvor an einer kleinen, unauffälligen Stelle.
  • Seite 49 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
