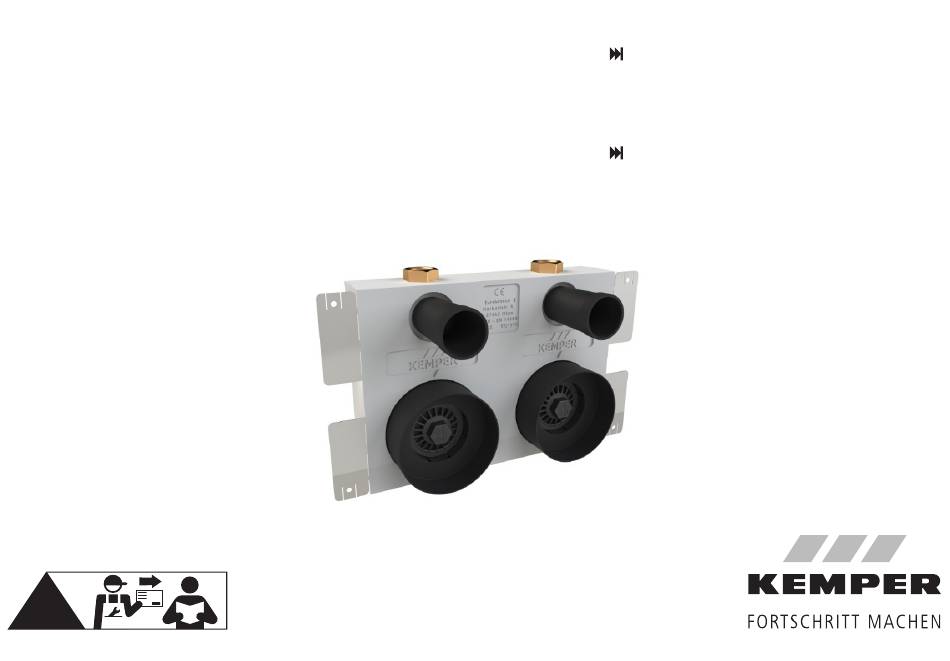

- Seite 1 Einbau- und Bedienungsanleitung ECO-DUO Absperr-Wasserzähler-Montageblock HWW-Modell Figur 853 07 Installation and operating instructions ECO-DUO Water Meter Mounting Block Figure 853 07...
-
Seite 2: Verwendung
DIN 50930-6. Die Wasserzählerstrecke ist in einem Stück gegossen und damit ohne Verbin- dungselemente dauerhaft dicht. Der ECO-DUO Absperr-WZ-Montageblock ist gemäß DIN EN ISO 3822 (Schallschutz) in Armaturengruppe © www.kemper-group.com – 04.2023 / K410085307020-00 – 2 / 8... - Seite 3 Figure 853 07 Technische Daten Stichmaß 120 mm Druckstufe PN 10 Max. Betriebs- 70 °C temperatur Kurzfristige 95 °C Spitzentemperatur Anschlussvarianten Figur Anschluss IG 3/4 Maße Höhe [mm] Breite [mm] Tiefe [mm] © www.kemper-group.com – 04.2023 / K410085307020-00 – 3 / 8...
- Seite 4 Die Fixpunkte am Rohrsystem (Rohrschellen) sind entspre- chend dem Stand der Technik in der Form zu setzen, dass auf das Bau- teil “WZ-Montageblock” keine Zugspannungen einwirken können. Das Ausrichten des gesamten Rohrsystems am Montageblock ist unzulässig. © www.kemper-group.com – 04.2023 / K410085307020-00 – 4 / 8...
- Seite 5 DIN EN ISO 3822 (noise emission) in Valve Class 1. The measurement capsule threads are provided for mounting measurement capsules with G2B COAX threads. © www.kemper-group.com – 04.2023 / K410085307020-00 – 5 / 8...
- Seite 6 Inside micrometer 120 mm Pressure rating PN 10 Max. operating 70 °C temperature Short-term peak 95 °C temperature Connection variants Figure Connection FT 3/4 Dimensions Height [mm] Width [mm] Depth [mm] © www.kemper-group.com – 04.2023 / K410085307020-00 – 6 / 8...
- Seite 7 Mounting In the as-delivered condition, the ECO-DUO water meter mounting All materials used in the ECO-DUO water meter mounting block comply block is delivered as a contiguous block. This state implements use for with DIN 50930-6. The nonmetalliferous materials comply with the KTW cold and warm water metering when both lines run parallel.
- Seite 8 Gebr. Kemper GmbH + Co. KG Service-Hotline +49 2761 891-800 Harkortstraße 5 www.kemper-group.com D-57462 Olpe anwendungstechnik@kemper-group.com © www.kemper-group.com – 04.2023 / K410085307020-00 – 8 / 8...
