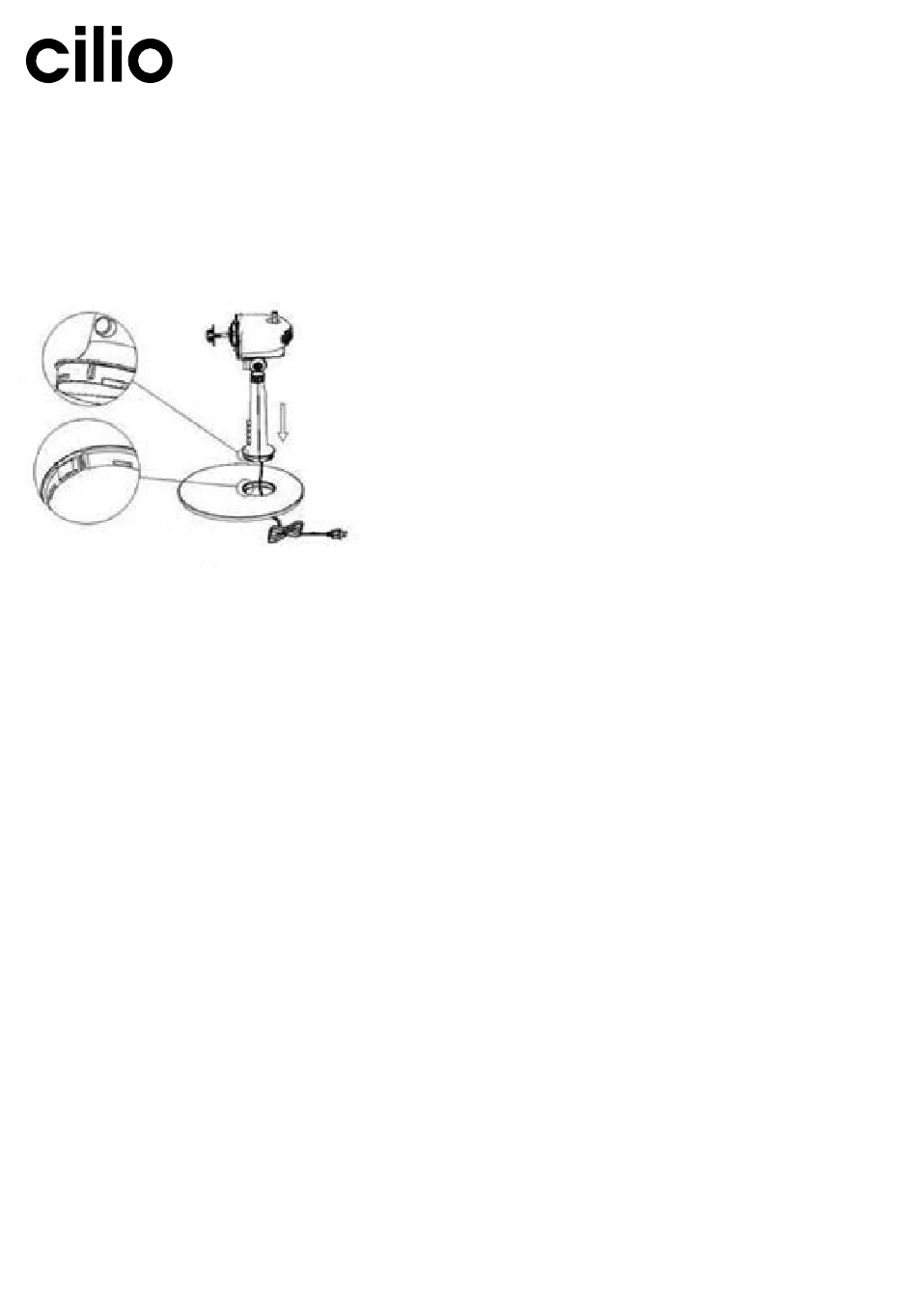

Montage des Standfußes
1. Ziehen Sie das Kabel von oben durch die Öffnung in der Bodenplatte.
2. Stecken Sie den Standfuß unter Berücksichtigung der Aussparungen von oben in die Öffnung der Bodenplatte.
3. Drehen Sie den Standfuß im Uhrzeigersinn fest, bis dieser gut hörbar einrastet (Bajonettverschluss). Nur wenn der
Standfuß vollständig eingerastet ist, liegen die Öffnungen zur Kabelführung offen hintereinander.
4. Legen Sie das Kabel durch die Führungsöffnungen, damit der Ventilator sicher steht.
Montage des Gitters und des Flügels
1. Schrauben Sie die Mutter des Gitters ab.
2. Setzen Sie nun das hintere Gitter auf die Motorwelle auf. Achten Sie darauf, dass der Griff nach oben zeigt und
die länglichen Aussparungen senkrecht sind, sodass der untere Stift in die senkrechte Aussparung passt. Fixieren
Sie das hintere Gitter mit der Mutter des Gitters (glatte Seite nach vorne), ziehen Sie diese im Uhrzeigersinn
handfest an.
3. Setzen Sie jetzt den Flügel (glatte Seite nach vorne) auf die Motorwelle auf. Halten Sie das Motorgehäuse mit
einer Hand fest und schieben mit der anderen Hand den Flügel vollständig auf die Motorwelle. Prüfen Sie ob,
sich der Flügel frei drehen lässt.
4. Befestigen Sie die Abdeckung mit den Schrauben handfest an der Vorderseite des vorderen Gitters.
5. Legen Sie den Befestigungsring um den Rand des hinteren Gitters. Lösen Sie zuerst die untenliegende Schraube
nur so weit, dass sich der Ring leicht auf den Rand schieben lässt.
6. Setzen Sie jetzt das vordere Gitter in den Befestigungsring ein. Drücken Sie die beiden Gitterteile rundherum
zusammen. Vergewissern Sie sich, dass die Ränder der Gitterteile zusammen innerhalb des Ringes liegen, dass
das Gitter mit der vorderen Seite zu Ihnen zeigt und dass das Logo sich in der richtigen Position befindet.
7. Fixieren Sie nun den Ring mit der Schraube handfest.
8. Ihr Ventilator ist nun betriebsbereit.
