Montage des Standfußes
Montage des Gitters und des Flügels
1. Schrauben Sie die Mutter des Flügels ab, halten Sie dabei die Motorwelle fest. Anschließend schrauben Sie auch
die Mutter des Gitters ab.
2. Setzen Sie nun das hintere Gitter auf die Motorwelle auf. Achten Sie darauf, dass der Griff nach oben zeigt und
die länglichen Aussparungen senkrecht sind, sodass der untere Stift in die senkrechte Aussparung passt. Fixieren
Sie das hintere Gitter mit der Mutter des Gitters (glatte Seite nach vorne), ziehen Sie diese im Uhrzeigersinn
handfest an.
3. Setzen Sie jetzt den Flügel (glatte Seite nach vorne) auf die Motorwelle auf. Achten Sie darauf, dass die Stifte
an der Motorwelle genau in die Aussparungen hinten am Flügel passen.
4. Halten Sie den Flügel fest, setzen Sie die Mutter gerade auf die Motorwelle und schrauben Sie die Mutter gegen
den Uhrzeigersinn handfest an. Prüfen Sie, ob sich der Flügel frei drehen lässt.
5. Setzen Sie die Abdeckung in den Rahmen ein, achten Sie auf die 2 gegenüberliegenden Aussparungen am
Rahmen. Lassen Sie die Haken der Abdeckung mit Rahmen vollständig am vorderen Gitter einrasten. Achten
Sie darauf, dass das Gitter mit der vorderen Seite zu Ihnen zeigt und dass das Logo sich in der richtigen Position
befindet.
6. Stecken Sie den Befestigungshaken des vorderen Gitters am höchsten Punkt auf eine Querstrebe am hinteren
Gitter. Drücken Sie die beiden Gitterteile rundherum zusammen. Lassen Sie alle Halterungen am Rand des
hinteren Gitters einrasten.
7. Schließen Sie die Befestigungsklemme und fixieren Sie diese mit der Schraube handfest.
8. Ihr Ventilator ist nun betriebsbereit.

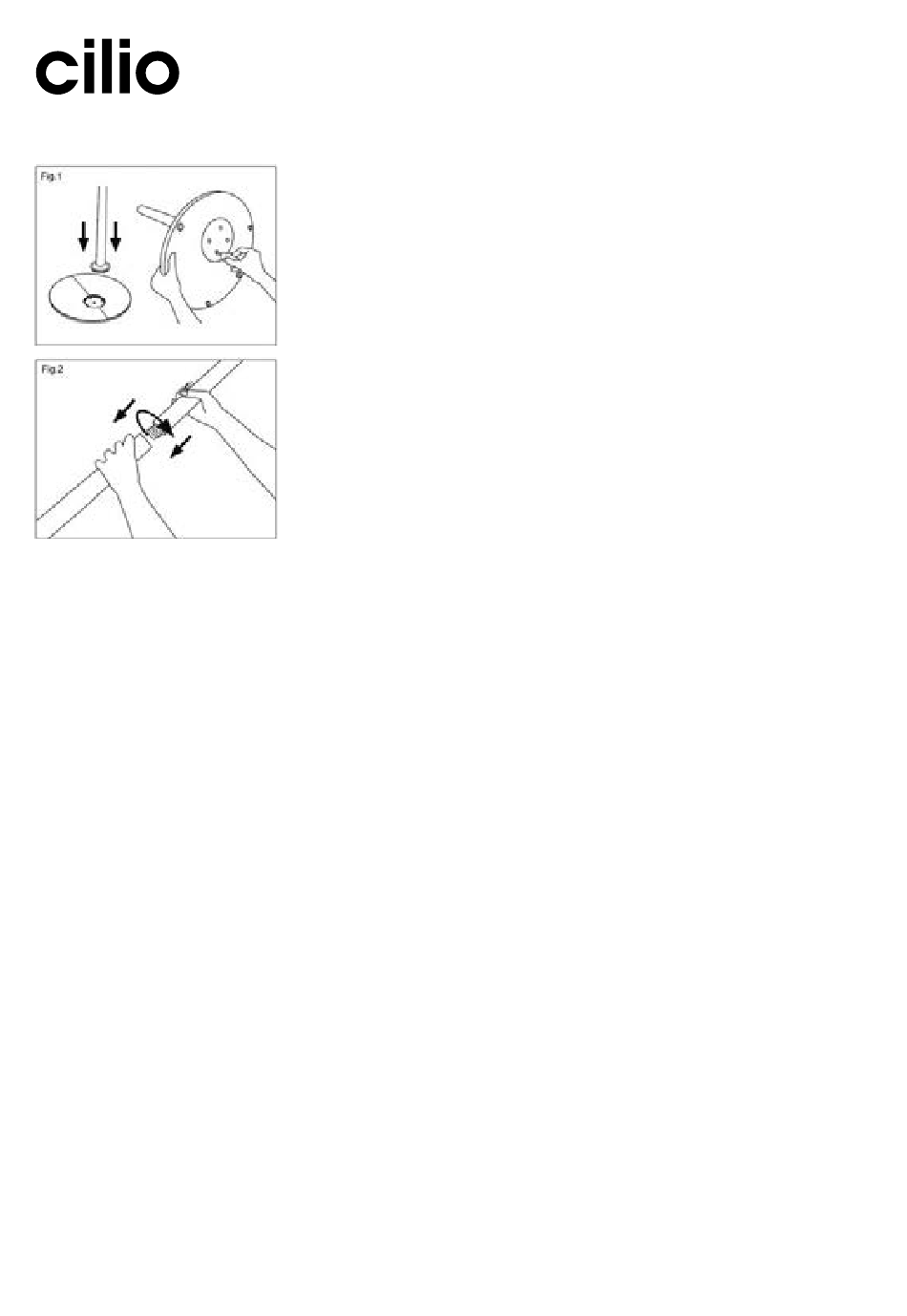

Setzen Sie den unteren Teil des Standfußes auf die Bodenplatte. Achten Sie
darauf, dass die Aussparung am Standfuß und an der Bodenplatte
übereinstimmt. Fixieren Sie den Standfuß mit den 4 mitgelieferten Schrauben,
ziehen Sie die Schrauben handfest an.
Schrauben Sie den oberen Standfuß am Unteren fest.
5
