1.3 EXTERNE RESSOURCEN
Für den Betrieb des RSMP werden die folgenden externen Ressourcen benötigt:
y Eine Stromquelle (100–240 V Netzanschluss)
y Ein kabelgebundenes (Ethernet) oder drahtloses (Wi-Fi) Netzwerk (über einen Router) mit entsprechenden Berechtigungen und ggf. einer
Passphrase.
Hinweis: Wenn Sie eine kabelgebundene Verbindung (Ethernet) verwenden, müssen Sie ein abgeschirmtes Twisted-Pair-Kabel (S/FTP) verwenden.
Abhängig von der Betriebsart können auch die folgenden Ressourcen erforderlich sein:
y Breitband-Internetzugang (für Internetradio und Spotify-Modus und Internet-Software-Update)
y Ein iOS- oder Android-Gerät (zur Verwendung von Steuerungs-Apps)
y Ein USB-Speicherstick (für die Wiedergabe von MP3-Audiodateien im Music Player-Modus)

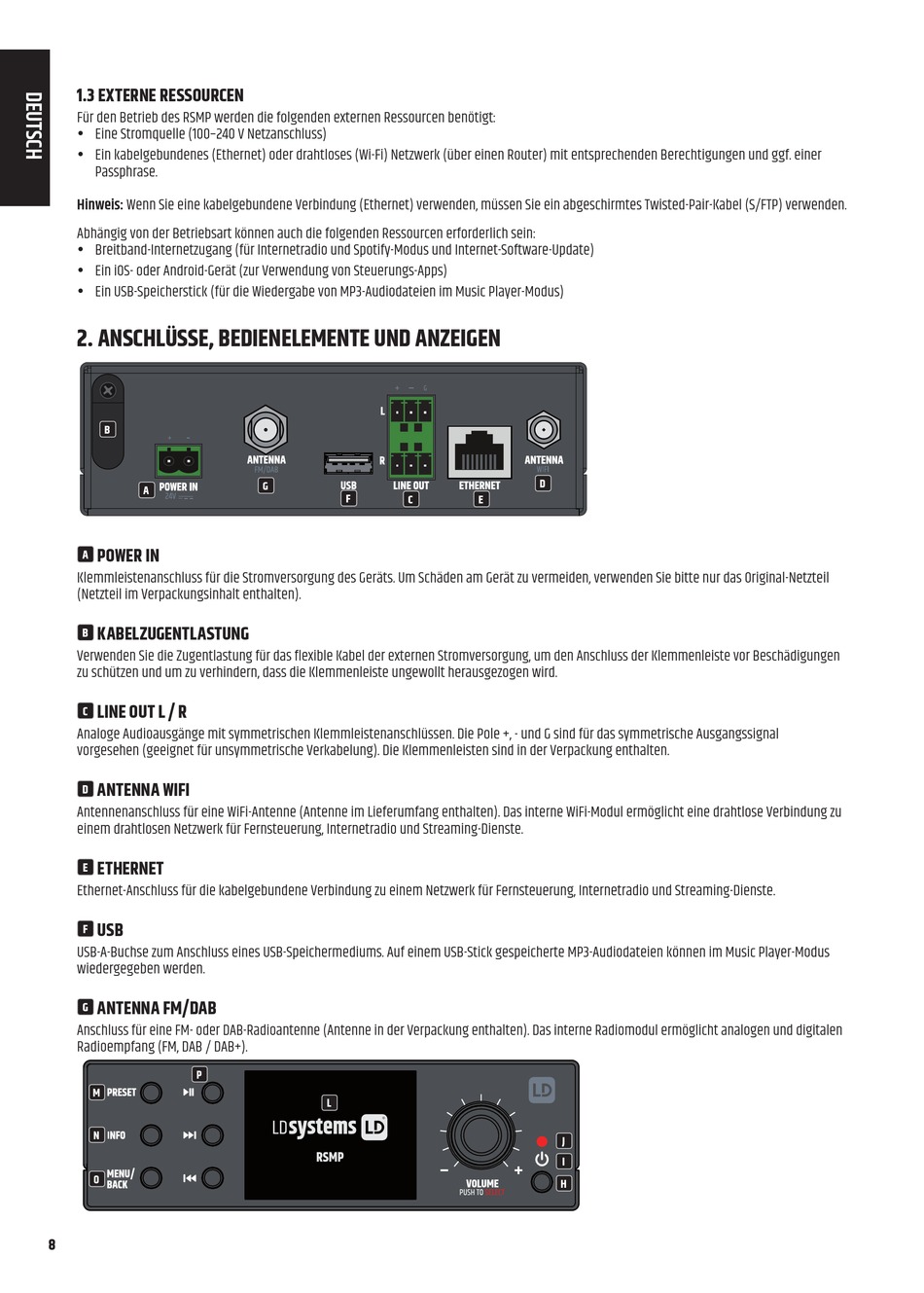

2. ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN
B
A
POWER IN
A
Klemmleistenanschluss für die Stromversorgung des Geräts. Um Schäden am Gerät zu vermeiden, verwenden Sie bitte nur das Original-Netzteil
(Netzteil im Verpackungsinhalt enthalten).
KABELZUGENTLASTUNG
B
Verwenden Sie die Zugentlastung für das flexible Kabel der externen Stromversorgung, um den Anschluss der Klemmenleiste vor Beschädigungen
zu schützen und um zu verhindern, dass die Klemmenleiste ungewollt herausgezogen wird.
LINE OUT L / R
C
Analoge Audioausgänge mit symmetrischen Klemmleistenanschlüssen. Die Pole +, - und G sind für das symmetrische Ausgangssignal
vorgesehen (geeignet für unsymmetrische Verkabelung). Die Klemmenleisten sind in der Verpackung enthalten.
ANTENNA WIFI
D
Antennenanschluss für eine WiFi-Antenne (Antenne im Lieferumfang enthalten). Das interne WiFi-Modul ermöglicht eine drahtlose Verbindung zu
einem drahtlosen Netzwerk für Fernsteuerung, Internetradio und Streaming-Dienste.
ETHERNET
E
Ethernet-Anschluss für die kabelgebundene Verbindung zu einem Netzwerk für Fernsteuerung, Internetradio und Streaming-Dienste.
USB
F
USB-A-Buchse zum Anschluss eines USB-Speichermediums. Auf einem USB-Stick gespeicherte MP3-Audiodateien können im Music Player-Modus
wiedergegeben werden.
ANTENNA FM/DAB
G
Anschluss für eine FM- oder DAB-Radioantenne (Antenne in der Verpackung enthalten). Das interne Radiomodul ermöglicht analogen und digitalen
Radioempfang (FM, DAB / DAB+).
P
M
N
O
8
G
F
C
L
D
E
J
I
H
