Fraron BLG50M12V Bedienungsanleitung Seite 6

4 Status LED Display:
CHARGER ON LED:
BULK LED (Rot):
ABSORPTION LED (Orange):
FLOAT LED (Grün):
5 Fehleranzeige (Rot):
Fehlfunktion des Batterieladegerätes (siehe Tipps zur Fehlerbeseitigung)
6 Sicherungen:
Flachstecksicherung 3x 25A (Verpolungsschutz)
7 Temperatursensorbuchse:
Anschlussbuchse für den optional erhältlichen Temperatursensor (Temperaturfühler zum
erhöhen bzw. reduzieren der Ladespannung in Abhängigkeit zur Batterietemperatur)
WARNUNG:
Keinen Temperatursensor bei LiFePO4 Batterien verwenden!
8 Anschlussbuchse Bedieneinheit:
Anschlussbuchse für optional erhältliche Bedieneinheit BG2550
9 Klemmleiste für Ladeanschlüsse:
Schraubklemmen zum Anschluss der Ladekabel. Jeweils einmal + für Ladeausgang 1 und 2 sowie
gemeinsamer – Anschluss für beide Ladeausgänge.
10 Ein- und Ausschalter (Power)
Position 1 = Gerät eingeschaltet, Position 0 = Gerät ausgeschaltet

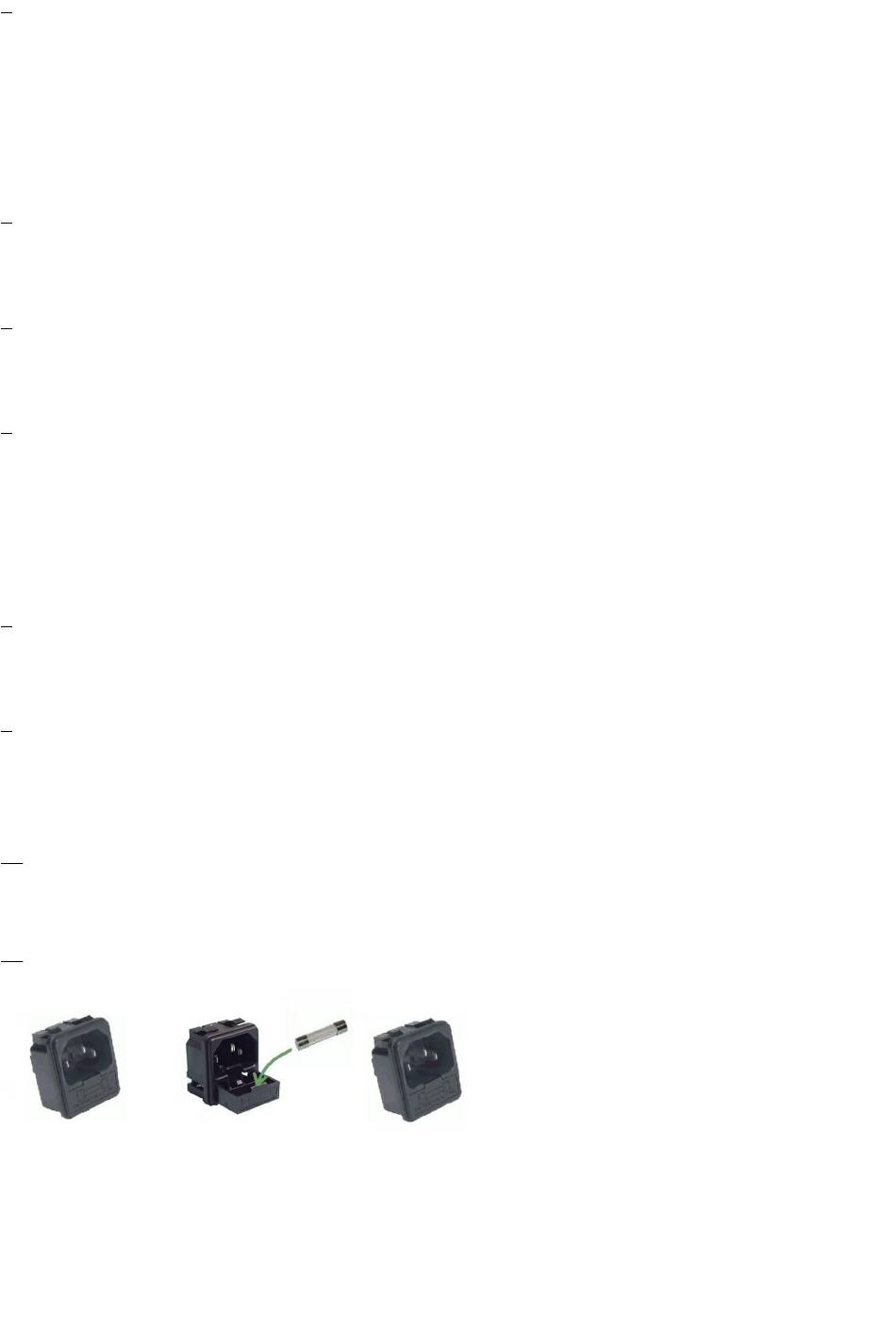

11 Eingangssteckdose mit integriertem Sicherungshalter
Grün – 3-Stufen Lademodus
Rot – Netzteilbetrieb
Hauptladung mit max. Konstantstrom
Nachladung mit max. Konstantspannung
Erhaltungsladung mit der eingestellten Konstantspannung
6
Sicherungswert: 8A träge
