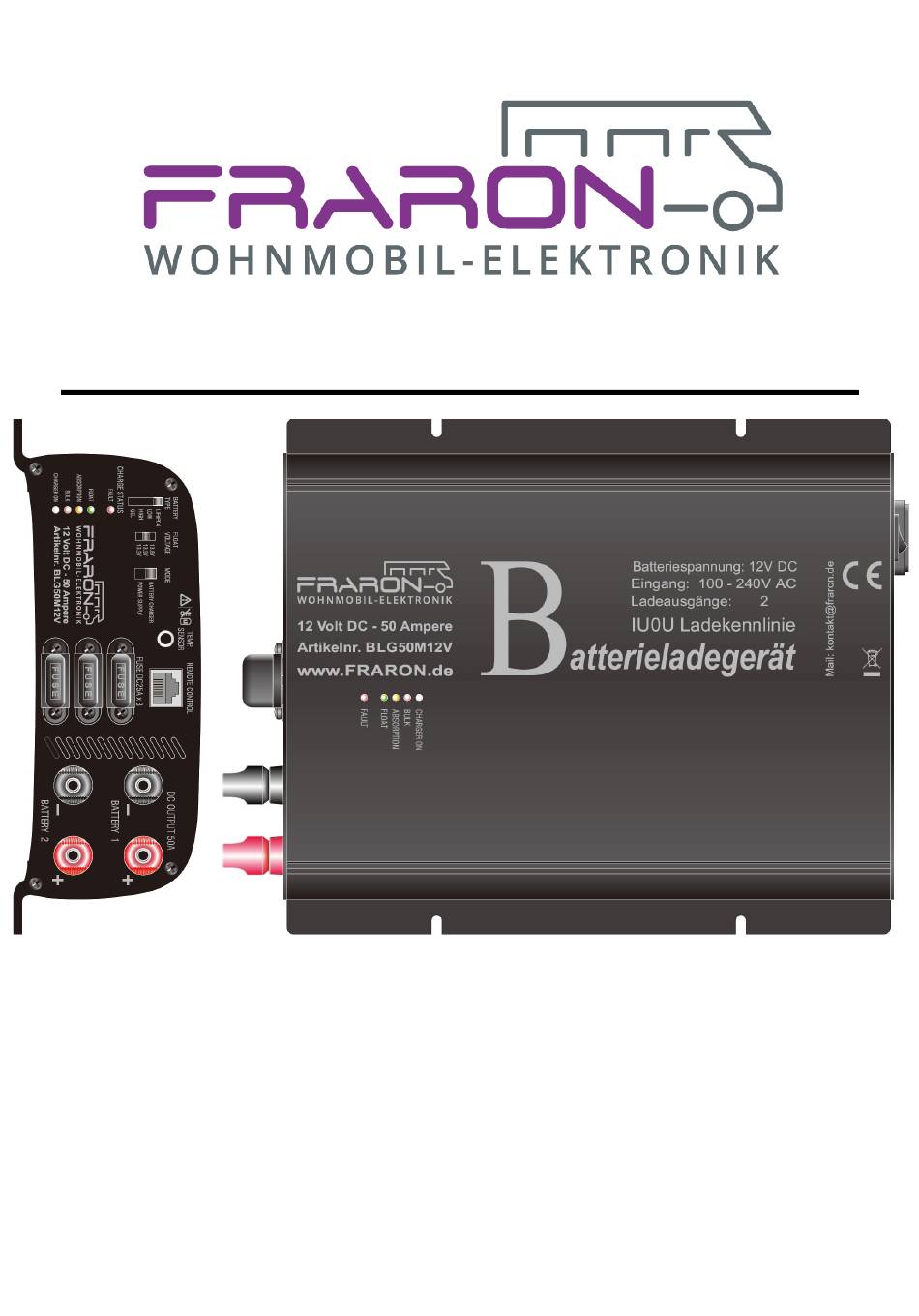

- Seite 1 BEDIENUNGSANLEITUNG Art. BLG50M12V IUoU Automatikladegerät 12 Volt 50 Ampere FraRon electronic GmbH | Industriestr. 2a | 63825 Schöllkrippen | fraron.de 10.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Produktbeschreibung 2. Sicherheitshinweise 3. Schalter und Anzeigen 4. Voreinstellungen und Anforderungen 5. Installation 6. Inbetriebnahme 7. 3-Stufen IUoU Ladung 9-10 8. Laden von 2 Batteriebänken gleichzeitig 9. Umschaltung auf Netzteilbetrieb 10. Temperatursensor (optionales Zubehör) 11. Wartung 12. Entsorgung 13. -
Seite 3: Produktbeschreibung
1. Produktbeschreibung Vielen Dank für den Kauf des FraRon ® Batterieladegerätes BLG50M12V. Dieses Batterieladegerät ist einsetzbar für verschiedenen Batterietypen wie LiFePO4, GEL, Blei-Säure oder AGM. Die 3- stufige IUoU Ladekennlinie garantiert eine vollständige und schonende Ladung der Batterien. Es ist ein Automatikladegerät, welches permanent mit den Batterien verbunden bleiben kann. - Seite 4 Um Überhitzungsgefahr zu vermeiden, verdecken Sie nicht die Luftschlitze und Lüfteröffnungen. Das Ladegerät darf nicht direkt auf oder über den Batterien platziert werden. Achten Sie beim Einbau in Fächern darauf, dass diese aus nicht brennbaren Materialien bestehen müssen und dass ausreichend Raum zur Be- und Entlüftung vorhanden ist. Um die Gefahr von Feuer und elektrischem Schlag zu vermeiden, achten Sie darauf, ...
-
Seite 5: Schalter Und Anzeigen
3. Schalter und Anzeigen (Zeichenerklärung) 1 Auswahl Ladegerätbetrieb / Netzteilbetrieb: Schiebeschalter zum Umschalten zwischen 3-Stufen Batterieladegerät und Netzteilbetrieb (siehe Punkt 7 und 9) 2 Auswahl des Batterietyps: Siehe Punkt 4. Voreinstellungen und Anforderungen Ladeprofil Low: 14,4V ±0,1V >> Ladeprofil LiFePO4: 14,3V ±0,1V >>... - Seite 6 4 Status LED Display: CHARGER ON LED: Grün – 3-Stufen Lademodus Rot – Netzteilbetrieb BULK LED (Rot): Hauptladung mit max. Konstantstrom ABSORPTION LED (Orange): Nachladung mit max. Konstantspannung FLOAT LED (Grün): Erhaltungsladung mit der eingestellten Konstantspannung 5 Fehleranzeige (Rot): Fehlfunktion des Batterieladegerätes (siehe Tipps zur Fehlerbeseitigung) 6 Sicherungen: Flachstecksicherung 3x 25A (Verpolungsschutz) 7 Temperatursensorbuchse:...
-
Seite 7: Voreinstellungen Und Anforderungen
Ansicht Rückseite: Wichtiger Hinweis: Sicherstellung einer ausreichenden Belüftung, verwenden Sie auf jedem Fall die mitgelieferten Abstandshalter zur Montage. Die Abstandshalter / Montagefüße müssen in die Befestigungslaschen am Gerät eingeschoben werden und das Gerät mittels Schrauben angeschraubt werden. Abstand notwendig, um eine Überhitzung des Gerätes und damit verbundene Gefahren zu vermeiden. -
Seite 8: Empfohlene Batteriekapazitäten
Erhaltungsladespannung einstellbar in allen Ladeprofilen: 13,2V bei Einlagerung der Batterie >> 13,5V bei normaler Nutzung >> 13,8V bei häufiger zyklischer Belastung der Batterie >> Weichen die Vorgaben im Batteriedatenblatt von den Einstellmöglichkeiten am Ladegerät ab, ist dieses Ladegerät nicht für Ihre Batterie einsetzbar. Empfohlene Batteriekapazitäten: Die nachfolgenden Angaben zur Akkukapazität sind generelle Empfehlungen, prüfen Sie dies im Detail mit den Angaben im Batteriedatenblatt. -
Seite 9: Inbetriebnahme
Die Verkabelung zwischen Ladegerät und der Batterie sowie die 230V Zuleitung zum Ladegerät muss fachgerecht verlegt werden, damit sich die Isolation nicht - z.B. bei Vibrationen an scharfen Kanten - durchscheuern kann und es somit zu gefährlichen Kurzschlüssen und Spannungen kommen kann. - Seite 10 Stufe 1 = Hauptladung: In der ersten Ladephase (I-Phase) wird mit dem maximalen Konstantstrom geladen. Die Ladespannung steigt mit der Batteriespannung an. Die BULK-LED leuchtet rot. Wenn die Ladeschlussspannung erreicht ist (Batterie ist zu ca. 80% - 85% geladen), schaltet das Ladegerät in die nächste Ladephase um.
-
Seite 11: Laden Von 2 Batteriebänken Gleichzeitig
8. Laden von 2 Batteriebänken gleichzeitig Dieses Batterieladegerät verfügt über zwei Ladeausgänge zum gleichzeitigen Laden von zwei Batteriebänken. Dies können zum Beispiel die Starterbatterie und die Versorgungsbatterie des Wohnmobils sein. Wichtig ist, dass es sich um den gleichen Batterietyp mit identischer Ladeschlussspannung handeln muss. -
Seite 12: Wartung
Grenzwerte für z.B. Schwermetalle eingehalten werden. Trotzdem darf dieses Gerät nicht im Hausmüll entsorgt werden, da es wertvolle wieder verwendbare Materialien wie Aluminium, Kupfer etc. enthält. FraRon electronic hat bereits die fachgerechte Entsorgung für sie bezahlt. Sie können das Gerät am Ende der Laufzeit bei Ihrem zuständigen Wertstoffhof kostenlos abgeben und das Gerät wird fachgerecht recycelt. -
Seite 13: Fehlersuche
13. Fehlersuche PROBLEM Anzeige Möglicher Fehler Empfohlene Lösung Batterielade- Keine Keine 230V AC Spannung Prüfen Sie die Verfügbarkeit gerät Anzeige-LED vorhanden oder die 230V AC der 230V Spannung bzw. funktioniert leuchtet Eingangssicherung ist lassen Sie die nicht defekt. Eingangssicherung in der Kaltgeräteeingangssteck- dose des Ladegerätes durch qualifiziertes Personal... -
Seite 14: Konformitätserklärung
„BULK LED” Falscher Batterietyp Prüfen Sie, ob der leuchtet ausgewählt, ausgewählte Batterietyp mit ständig Grün Batterie ist tiefentladen und den zu ladenden Batterien während sich die Softladung (Laden mit übereinstimmt; das Gerät im reduziertem Ladestrom) ist Wiederholen Sie die Ladung Batterie- aktiv, Batterietemperatur ist zu einem späteren... -
Seite 15: Technische Daten
14. Technische Daten Modell IUoU Batterieladegerät / 2 Bänke BLG50M12V Auswahl Absorptionsladespannung Low: 14,4V, LiFePO4: 14,3V, High: 14,6V, GEL: 14,2V Auswahl Erhaltungsladespannung 13.2V 13.5V 13.8V Umschaltung Batterieladegerät / Netzteilbetrieb Maximaler Ladestrom (Konstant) Empfohlene Batteriekapazität 150 – 500Ah (abhängig vom Batterietyp) Reduzierte Hauptladung (Soft charge) Batteriespannung für reduzierte...
