Bedienungsanleitung BLG60T12V
BLG60T12V
Batterieladegerät mit 3 Ausgängen für
GEL / AGM und Blei-Säure Batterien
mit IUoU- Ladekennlinie
BEDIENUNGSANLEITUNG
FraRon electronic GmbH
Im Breitfeld 61-63
Telefon: +49 (0)6029 999 8821
63776 Moembris
Fax: +49 (0)6029 999 8828
Deutschland
e-mail: kontakt@fraron.de
Internet: http://www.fraron.de
Datum: 11.2013
1 / 16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fraron BLG60T12V
Inhaltszusammenfassung für Fraron BLG60T12V
- Seite 1 Bedienungsanleitung BLG60T12V BLG60T12V Batterieladegerät mit 3 Ausgängen für GEL / AGM und Blei-Säure Batterien mit IUoU- Ladekennlinie BEDIENUNGSANLEITUNG FraRon electronic GmbH Im Breitfeld 61-63 Telefon: +49 (0)6029 999 8821 63776 Moembris Fax: +49 (0)6029 999 8828 Deutschland e-mail: kontakt@fraron.de Internet: http://www.fraron.de Datum: 11.2013...
- Seite 2 Bedienungsanleitung BLG60T12V 2 / 16...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung BLG60T12V Vor Anschluss und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! Inhaltsverzeichnis Allgemeine Sicherheitshinweise........4 Verwendungszweck............4 Beschreibung..............5 Anschlüsse..............5 Ladevorgang ..............6 Technische Daten............7 Ladekennlinie..............8 Montage................8 Aufstellen............... 9 Anschluss ..............10 Anschlussplan..............11 Inbetriebnahme.............. 11 Wartungshinweise ............ -
Seite 4: Allgemeine Sicherheitshinweise
Bedienungsanleitung BLG60T12V Allgemeine Sicherheitshinweise aufmerksam lesen! Achtung! Beim Gebrauch von elektrischen Geräten sind zum Schutz vor elektrischem Schlag, Verletzung und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Aufstellen Achten Sie darauf, dass die Geräte sicher aufgestellt werden und nicht herabfallen oder umstürzen können. -
Seite 5: Beschreibung

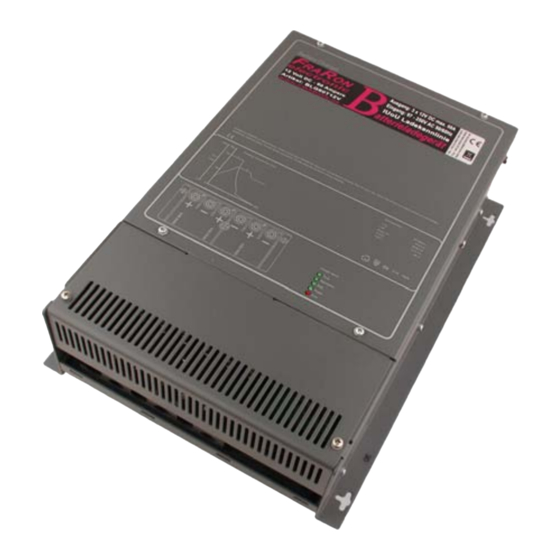

Bedienungsanleitung BLG60T12V Beschreibung Der Ladeautomat ist ein Produkt modernster, mikroprozessorgesteuerter Ladetechnik. Diese Technik ermöglicht hohe Leistung bei geringem Gewicht und kleinen Abmessungen. Durch Verwendung hochwertiger Elektronik arbeitet er mit einem hohen Wirkungsgrad. Das automatische Laden erfolgt schonend und ohne schädliches Überladen der Batterie. So wird die Lebensdauer der Batterie wesentlich verlängert. -
Seite 6: Ladevorgang
Bedienungsanleitung BLG60T12V 1 Ausgang + Ladeleitung Batterie III 7 Kaltgerätesteckeranschluss 230 V 2 Ausgang - Ladeleitung Batterie III 8 Taster, keine Funktion 3 Ausgang + Ladeleitung Batterie II 9 Anschluss für Temperaturfühler 4 Ausgang - Ladeleitung Batterie II 10 Anschluss für CAN BUS (nicht aktiv) 5 Ausgang + Ladeleitung Batterie I Master 11 Umschalter Gel- bzw. -
Seite 7: Technische Daten
Bedienungsanleitung BLG60T12V Technische Daten Stromversorgung Wechselspannung 230 V / 50 Hz, einphasig Bereich 97 V - 250 V / 50 – 60 Hz. Ausgangsstrom: Ladestrom max. 60 A, arithmetischer Mittelwert, elektronisch geregelt entsprechend der Ladekennlinie IUoU. Verteilt auf die Ausgänge 1…3, in Abhängigkeit vom Ladezustand der angeschlossenen Batterien. -
Seite 8: Ladekennlinie
Bedienungsanleitung BLG60T12V Ladekennlinie HL = Hauptladephase U[V] I[%] NL = Nachladephase EL = Erhaltungsladung 14.4 13.8 t[h] Bild 2: Ladekennlinie (prinzipieller Verlauf) Technische Änderungen vorbehalten Montage Sicherheitshinweise In diesem Gerät sind Bauteile eingebaut, die einen Funken oder Lichtbogen erzeugen können! Der Anschluss des Versorgungsnetzes an das Gerät muss in Übereinstimmung mit den... -
Seite 9: Aufstellen
Bedienungsanleitung BLG60T12V Aufstellen Den in der Verpackung befindlichen Beipack (Zubehör) entnehmen und auf Vollständigkeit prüfen. Menge Beschreibung Betriebsanleitung Netzkabel Sicherungshalter f. Streifensicherung Streifensicherungen 60A Kabelschuhe M6/16 mm² f. Anschlussklemmen Kabelschuhe M5/16 mm² f. Streifensicherungshalter Fernanzeigeeinheit Verbindungskabel zur Vernanzeigeeinheit Temperatursensorkabel Das Gerät ist vor Feuchtigkeit und Nässe geschützt aufzustellen. Der Aufstellort muss sauber, trocken und gut belüftet sein. -
Seite 10: Anschluss
Bedienungsanleitung BLG60T12V Anschluss Vor dem Anschließen oder Trennen von Leitungen sind die Versorgungsleitungen von Batterie und Netz zu trennen! Nur vorgeschriebene Leitungsquerschnitte und Sicherungsstärken verwenden! Plus Ladeleitung Länge bis 3 m Länge bis 6 m Leitungsquerschnitt 16 mm². Leitungsquerschnitt 25 mm²... -
Seite 11: Anschlussplan
Bedienungsanleitung BLG60T12V Anschlussplan Sicherungen unbedingt nahe der Pluspole der Batterien anbringen! Bild 3: Anschlussplan Inbetriebnahme Netzbetrieb auf Fähren Die Netzspannung auf Fähren kann starken Schwankungen unterworfen sein. Verbinden Sie daher das Gerät nicht mit dieser Spannung. Ladeautomat ist in Betrieb sobald die Netzverbindung hergestellt ist. -
Seite 12: Wartungshinweise
Bedienungsanleitung BLG60T12V Voraussetzungen Die Batterie muss eine Nennspannung von 12 Volt und eine Mindestkapazität von 200 Ah haben. Batterien unter dieser Mindestkapazität werden nur unzureichend geladen. Batterien mit einer zu hohen Kapazität werden zu langsam geladen. Achtung Batterien mit Zellenschluss dürfen nicht geladen werden. Explosionsgefahr durch... - Seite 13 Bedienungsanleitung BLG60T12V Betriebsanleitung für Zubehörteile 13 / 16...
- Seite 14 Verwendungszweck Das Panel BC (430, 630, 860) ist ein Zubehör für die Ladeautomaten BLG60T12V. Die Ladephasen, bzw. die Parallelschaltung der angeschlossenen Batterien und Störungen des Ladeautomaten werden durch LEDs angezeigt. Das Gerät ist für den Einbau in Caravans, Motorcaravans und Boote bestimmt.
- Seite 15 Bedienungsanleitung Zubehör BLG60T12V Entsorgung Das Gerät ist gemäß den administrativen Bestimmungen des jeweiligen Verendungslandes zu entsorgen. Nationale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen beachtet werden. Technische Daten Frontplatte Aluminium Umgebungstemperatur -25 °C bis +50 °C...
-
Seite 16: Sicherheitshinweise
