Raccordements Électriques - Bühler technologies WW3 Kurzanleitung

WW3, WW6, WW10

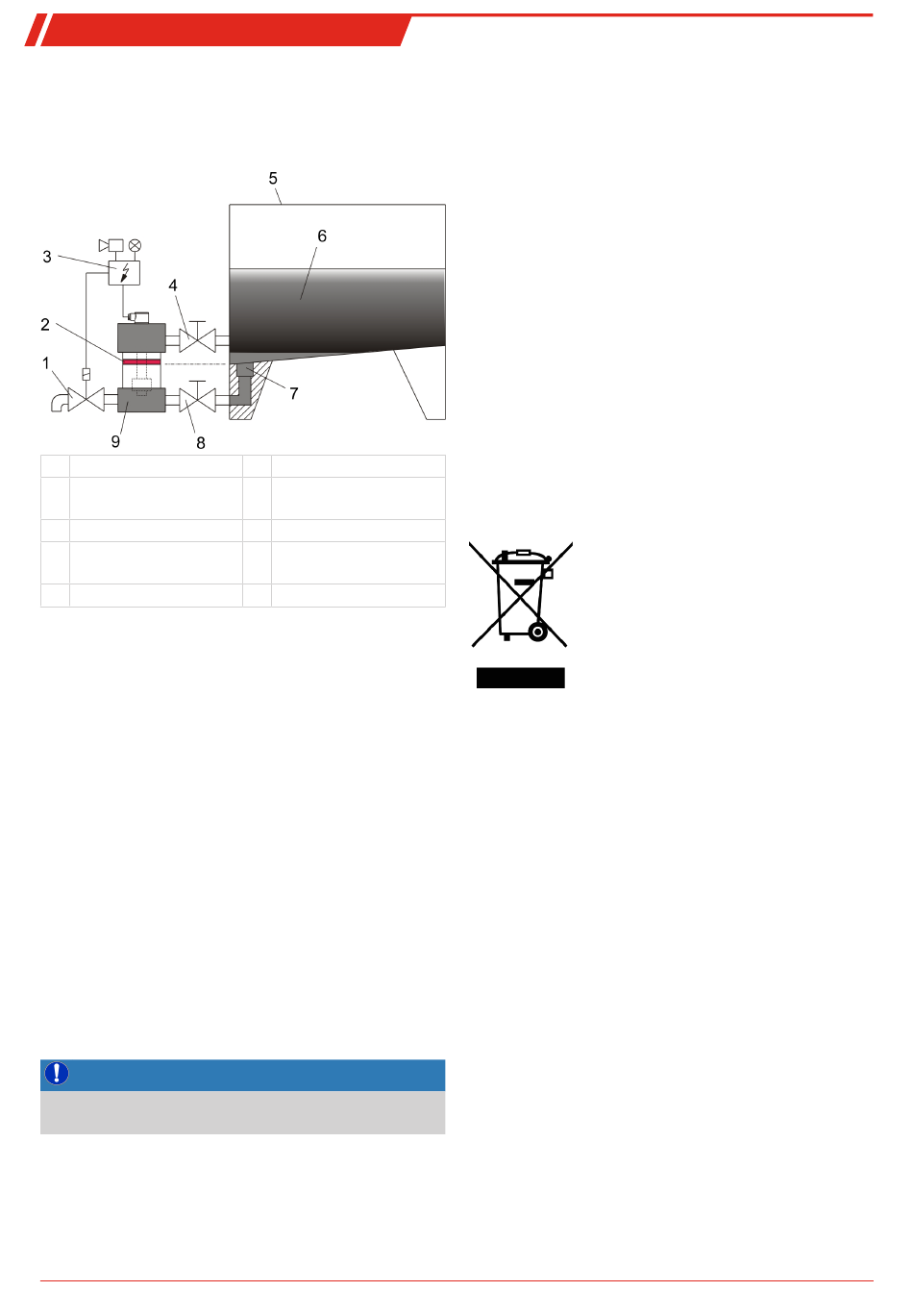

Nous vous recommandons de monter l'avertisseur d'eau sui-
vant l'exemple de montage suivant avec les soupapes d'arrêt
correspondantes sur votre réservoir.
Le kit de montage de l'avertisseur d'eau WW6 permet un
montage simple et peu encombrant sur le réservoir d'huile.
1 Robinet de vidange
Unité de régulation/si-
3
gnalisation
5 Réservoir
7 Eau
9 Détecteurs d'eau
4.2 Raccordements électriques
L'appareil ne peut être installé que par du personnel qualifié,
autorisé et familiarisé avec les exigences de sécurité et les
risques. Respectez impérativement les indications de sécurité
pertinentes relatives au lieu d'installation ainsi que les règles
techniques en vigueur.
Un connecteur 6 broches (+PE) de type S6 est disponible pour
le raccordement électrique au WW3 et au WW10, et un
connecteur 3 broches (+PE) de type M3 est disponible pour le
WW6.
Dans le cas des deux fiches, la partie supérieure doit être reti-
rée du socle pour le raccordement électrique. Pour ce faire,
desserrez la vis de la partie supérieure de la fiche.
L'occupation des contacts de la fiche diffère selon la réalisa-
tion commandée. Les contacts sont représentés de telle sorte
que le flotteur se trouve dans le fond de la cuve et qu'aucun
contact n'est encore connecté.
Vous trouverez les brochages dans le chapitre Affectation des
contacts en annexe.
5 Fonctionnement et commande
INDICATION
L'appareil ne doit pas être exploité en dehors du cadre de ses
spécifications !
BX300001 ◦ 05/2022E
2 marque rouge
Clapet anti-retour supé-
4
rieur
6 Huile
Clapet anti-retour infé-
8
rieur
6 Entretien
Lors de l'exécution de tous travaux d'entretien, les prescrip-
tions essentielles de sécurité et de fonctionnement doivent
être respectées. Vous trouverez des indications concernant
l'entretien dans le mode d'emploi original présent sur le CD
fourni ou sur Internet en allant sur www.buehler-technolo-
gies.com.
7 Service et réparation
Vous trouverez une description détaillée de l'appareil ainsi
que des indications concernant le dépistage des pannes dans
le mode d'emploi original présent sur le CD fourni et sur Inter-
net en allant sur www.buehler-technologies.com
8 Mise au rebut
Lors de la mise au rebut des produits, les prescriptions légales
nationales respectivement applicables doivent être prises en
compte et respectées. Aucun risque pour la santé et l'environ-
nement ne doit résulter de la mise au rebut.
Le symbole de poubelle barrée sur roues apposé sur les pro-
duits de Bühler Technologies GmbH signale des consignes de
mise au rebut particulières au sein de l'Union Européenne
(UE) applicables aux produits électriques et électroniques.
Le symbole de poubelle barrée signale que les
produits électriques et électroniques ainsi dé-
signés ne doivent pas être jetés avec les or-
dures ménagères. Ils doivent être éliminés de
manière appropriée comme appareils élec-
triques et électroniques.
Bühler Technologies GmbH s'occupe volon-
tiers de la mise au rebut de votre appareil ar-
borant ce sigle. Veuillez pour ceci envoyer
votre appareil à l'adresse ci-dessous.
La loi nous oblige à protéger nos employés des risques causés
par des appareils contaminés. Nous ne pouvons donc effec-
tuer la mise au rebut de votre ancien appareil que si celui-ci
ne contient pas d'agents de fonctionnement agressifs, corro-
sifs ou nocifs pour la santé et l'environnement. Nous vous
prions donc de faire preuve de compréhension. Pour chaque
appareil électrique et électronique usagé, il convient d'établir
le formulaire « Formulaire RMA et déclaration de décontami-
nation » disponible sur notre site Internet. Le formulaire rem-
pli doit être apposé sur l'emballage de manière visible de l'ex-
térieur.
Pour le retour d'appareils électriques et électroniques usagés,
veuillez utiliser l'adresse suivante :
Bühler Technologies GmbH
WEEE
Harkortstr. 29
40880 Ratingen
Allemagne
