1 导言
本快速使用指南将帮助您使用仪器。请注意安全提示，否则可
能导致人身伤害与财产损失。首次操作前，请仔细通读本原装
操作说明书及其就维护和故障排除的提示。您在附带的CD上及
在互联网
www.buehler-technologies.com上可找到它们。
如有问题，请联系：
比勒科技有限公司
Harkortstraße 29
40880 Ratingen
Deutschland
电话:+49(0)2102/4989-0
传真: +49 (0) 21 02 / 49 89-20
本操作说明书是设备的一部分。制造商保留更改性能、规格或
设计数据的权利，恕不另行通知。请保管好本说明书以备后
用。
1.1 合规应用
水报警器用于监测液压油和润滑油的进水情况并报告冷凝情
况。这些设备在其操作模式中使用水和油的自然分离，以便通
过特殊的分离层浮子检测可能存在的任何水。
请注意就特定预期用途、现有的材料组合及温度限制的附件中
的技术数据。
警告
所有类型的设备均为工业应用而设计的。它并不 涉及安全组
件。当其失效或故障时，人的健康和安全的将受到影响时，不
得使用设备。
禁止 将其使用于易爆性危险区域。
1.2 供货范围
• 水报警器
• 产品文档
• 连接或安装配件（可选）
2 安全提示
仅能由熟悉安全要求和风险的专业人员安装该设备。
请务必遵守安装地相关的安全法规和普遍适用的技术规则。请
预防故障发生，避免人身伤害和财产损失。
设备操作员必须确保：
• 安全提示和操作说明书可供翻阅并予以遵守，
• 遵守国家有关事故预防条例，
• 不得超过允许的数据并遵循适用条件，
• 使用保护装置和进行规定的维护工作，
• 弃置处理时，遵守法例条文，
• 遵守有效的国家安装规定。
危险
电压
有触电的危险
a) 在进行所有作业时，断开设备电源。
b) 确保设备不会意外地再次开启。
c) 仅能由训练有素的人员打开设备。
d) 注意电源电压是否正确。
3 运输和储存
只应在原包装或合适的替代包装中运输产品。
在不使用时，应对设备加以保护，防止其受潮受热。须将其储
存于常温下的封顶的、干燥且无尘的室内。
10 Bühler Technologies GmbH
4 安装和连接
危险
电压
触电危险
a) 切断设备电源。
b) 仅能由训练有素的人员安装、维护和启动设备。
c) 必须遵守安装地点适用的安全规定。
4.1 安装

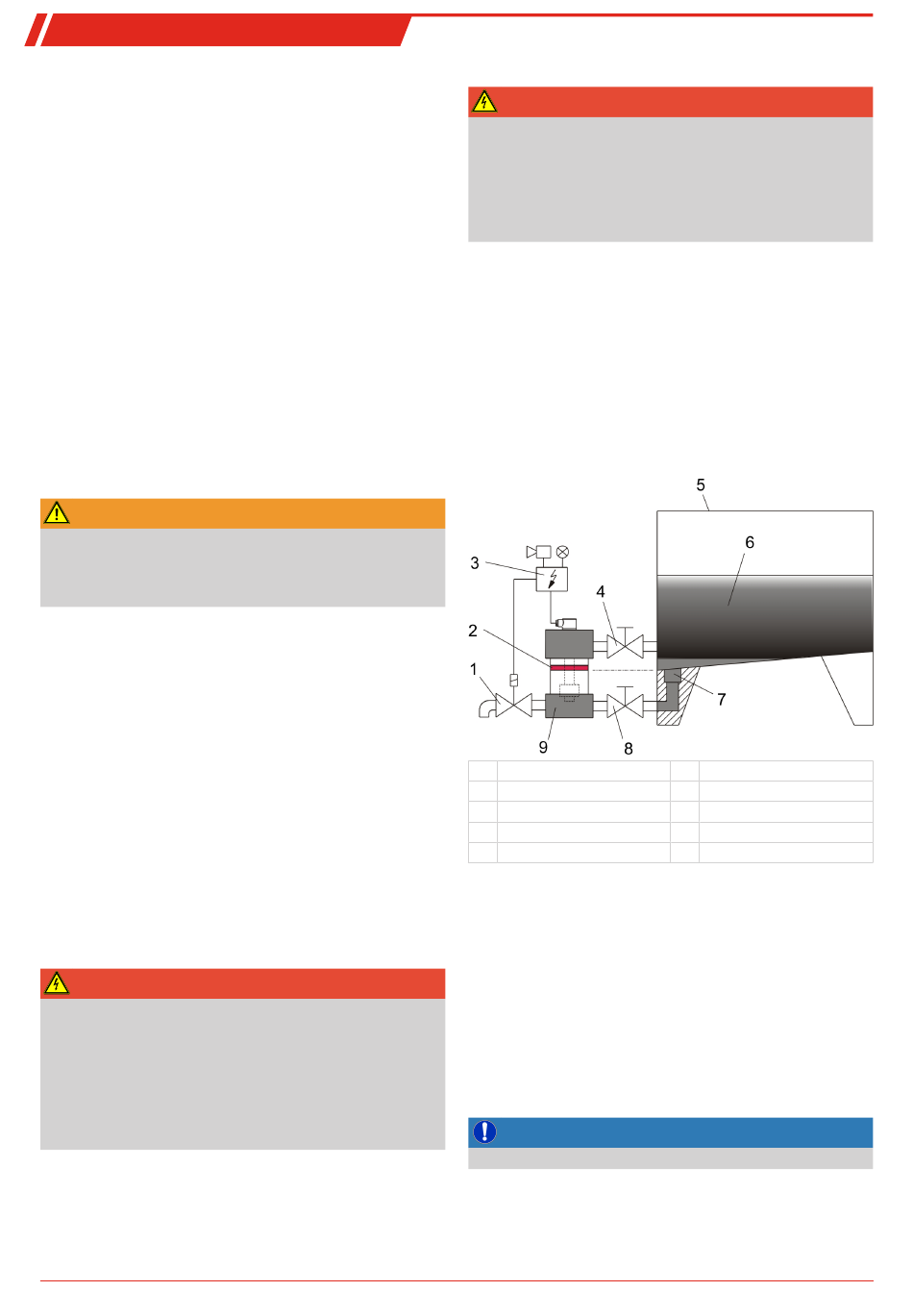

必须确保带有红色标记的水报警器安装在与油箱下边缘相同的
高度（另见下图）。
WW3和WW10配有用于下部油箱连接的G1¼接口和用于上部油箱连
接的G3/4接口。WW6具有用于下部油箱连接的G3/4接口和用于上
部油箱连接的G1/2接口。
确保管道连接无泄漏，并确保管道连接路径短。远距离意味着
在触发警报信号之前可能积集更多水。
我们建议您根据以下安装实例在您的油箱上安装带有适当截止
阀的水报警器。
水报警器WW6提供安装套件，可节省空间且易于安装在油箱上。
1 排水阀
3 控制/信号单元
5 储罐
7 水
9 水报警器
4.2 电气连接
仅能由熟悉安全要求和风险的经授权的专业人员安装该设备。
请务必遵守安装地相关的安全法规和普遍适用的技术规则。
S6型6针 (+PE) 插头可用于WW3和WW10，M3型3针 (+PE) 插头可
用于WW6的电气连接。
对于这两个插头，必须从插头底座上拆下插头的上部以进行电
气连接。为此，请松开插头上部的螺杆。
插头的触点分配因订购的版本而异。触点的显示方式是浮子位
于油箱底部，尚未切换任何触点。
请参考附录中的 触点分配，了解触点分配情况。
5 运行和操作
提示
禁止不合规操作设备！
