Seite 1: Benutzerhandbuch

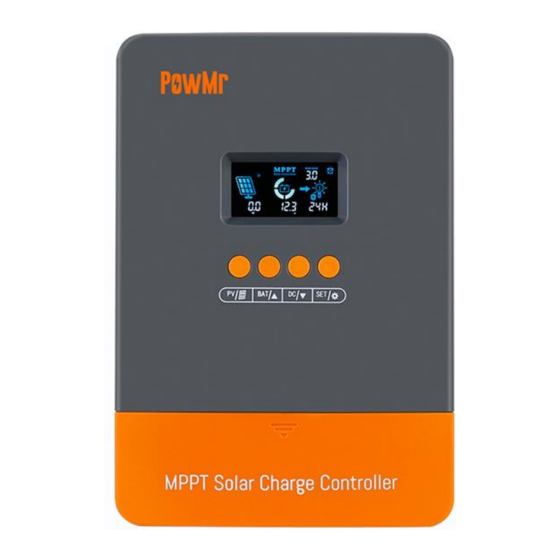

Benutzerhandbuch 60A MPPT Solarladeregler... -
Seite 2: Inhaltsverzeichnis
Katalog Benutzerhandbuch ....................................1 60A MPPT Solarladeregler ................................1 Allgemeine Sicherheits Informationen ............................3 Allgemeine Informationen ................................. 5 Identifikation von Teilen ..................................9 Operation ......................................11 Tastenbedienung ....................................12 Schnittstelle zur Anzeige des Batteriebetriebs ..........................13 Am Beispiel der Standardeinstellung, der Batterie als erste Anzeigeschnittstelle, werden die weiteren Spannungswerte sequentiell wie folgt angezeigt: ................................ -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte speichern Sie diese Anleitung. Dieses Handbuch enthält wichtige Sicherheits, Installations und Bedienungsanleitungen für den Laderegler. Die folgenden Symbole werden im gesamten Handbuch verwendet, um potenziell gefährliche Bedingungen oder wichtige Sicherheitsinformationen anzuzeigen. Weist auf einen potenziell gefährlichen Zustand hin. Seien Sie bei dieser Aufgabe äußerst vorsichtig! Weist auf ein kritisches Verfahren für den sicheren und ordnungsgemäßen Betrieb des Solarregler! -
Seite 4: Batteriesicherheit
Batteriesicherheit Verwenden Sie nur versiegelte Blei-Säure-, Flood-, Gel- oder Lithiumbatterien, die einen tiefen Zyklus haben müssen. Während des Ladevorgangs können explosive Batteriegase vorhanden sein. Stellen Sie sicher, dass genügend Belüftung vorhanden ist, um die Gase freizusetzen. Seien Sie vorsichtig, wenn Sie mit großen Blei-Säure-Batterien arbeiten. Tragen Sie Augenschutz und ... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen Die Laderegler der Serie 0 Layer sind intelligente Regler, die für verschiedene netzunabhängige Solaranwendungen geeignet sind. Es schützt die Batterie vor Überladung durch die Solarmodule und Überladung durch die Lasten. Der Controller verfügt über einen intelligenten Tracking Algorithmus, der die Energie der Solar PV Module maximiert und die Batterie auflädt. Gleichzeitig ist die Niederspannung Die Trennfunktion (LVD) verhindert, dass sich die Batterie überentlädt. -
Seite 6: Einschränken Der Wirksamkeit
Unter der Annahme eines Wirkungsgrads von 100% gilt daher: Obwohl MPPT Solarregler nicht 100% effizient sind, sind sie mit einem Wirkungsgrad von etwa 92-95% sehr ähnlich. Wenn der Benutzer also eine Solaranlage hat, deren Vmp größer als die Batteriebankspannung ist, ist diese Potentialdifferenz proportional zur Stromverstärkung. - Seite 7 Vier Ladestufen Der 0 Schicht MPPT Laderegler verfügt über einen 4-stufigen Batterieladealgorithmus für eine schnelle, effiziente und sichere Batterieladung. Dazu gehören: Bulk Charge, Boost Charge, Float Charge und Equalization. Massenladung: Dieser Algorithmus wird für das tägliche Laden verwendet. Es verbraucht 100% der verfügbaren Sonnenenergie zum Laden der Batterie und entspricht Konstantstrom.
-
Seite 8: Aktivierung Der Lithiumbatterie
Float Charge: Nach dem konstanten Spannungspegel reduziert der Controller die Batteriespannung auf einen Erhaltungs spannungssollwert. Sobald die Batterie vollständig geladen ist, gibt es keine chemischen Reaktionen mehr und der gesamte Ladestrom würde sich in Wärme oder Gas verwandeln. Aus diesem Grund reduziert der Laderegler die Spannungsladung auf ein geringeres Volumen, während die Batterie leicht geladen wird. -
Seite 9: Identifikation Von Teilen
Identifikation von Teilen Installation Empfehlungen Installieren Sie den Controller NIEMALS in einem geschlossenen Gehäuse mit überfluteten Batterien. Gas kann sich ansammeln und es besteht Explosionsgefahr. 1. Wählen Sie Montageort : Stellen Sie den Controller auf eine vertikale Oberfläche, die vor direkter Sonneneinstrahlung, hohen Temperaturen und Wasser geschützt ist. -
Seite 10: Empfohlene Solarpanel Konfiguration
3. Löcher markieren 4. Bohrlöcher 5. Sichern Sie den Laderegler. Der Controller kann mit den vorhandenen Montagebohrungen oder mit den mitgelieferten Montagewinkeln montiert werden. Empfohlene Solarpanel Konfiguration 12V battery 24V battery 36V battery 48V battery Max Solar power 720W 1440W 2100W 2800W Solar voltage range 20Vdc~80Vdc 37Vdc~105Vdc 50Vdc~150Vdc 72Vdc~150Vdc... -
Seite 11: Operation
Operation 0 Schicht ist sehr einfach zu bedienen. Einfach die Batterien einstecken und der Controller ermittelt automatisch die Batteriespannung. Der Controller ist mit einem LCD-Bildschirm und 4 Tasten ausgestattet, um durch die Menüs zu manövrieren. -
Seite 12: Tastenbedienung
Tastenbedienung... -
Seite 13: Schnittstelle Zur Anzeige Des Batteriebetriebs
Schnittstelle zur Anzeige des Batteriebetriebs Am Beispiel der Standardeinstellung, der Batterie als erste Anzeigeschnittstelle, werden die weiteren Spannungswerte sequentiell wie folgt angezeigt:... -
Seite 14: Schichten Schutz
0 Schichten Schutz Wenn es einen Kurzschluss gibt, löschen Sie ihn bitte, um ihn wieder normal PV Array Short Circuit zu machen. Der Controller begrenzt den Ladestrom der Batterie auf die maximale PV Overcurrent Batteriestromleistung. Daher wird ein überdimensionales Solarmodul nicht mit Spitzenleistung arbeiten. -
Seite 15: Fuse Protection
Fuse Protection Das Fusing wird in PV-Systemen empfohlen, um eine Sicherheitsmaßnahme für Verbindungen vom Panel zum Controller und vom Controller zur Batterie zu bieten. Denken Sie daran, immer die empfohlene Drahtstärkegröße basierend auf der PV-Anlage und dem Controller zu verwenden. Technische Daten... -
Seite 16: Parameter Für Die Batterieladung
Parameter für die Batterieladung Überspannungsabschaltspannung > Ladegrenzspannung ≥ Ausgleichsspannung ≥ Ladespannung ≥ potentialfreie Ladespannung > Ladespannung; Überspannungsabschaltspannung > Überspannungsabschaltspannung; Niederspannungsabschaltspannung > Niederspannungsabschaltspannung ≥ Entladegrenzspannung; Unterspannungswarnung Rückgewinnspannung > Unterspannungswarnspannung ≥ Entladegrenzspannung; Boost-Erholungsspannung > Niederspannungsabschaltspannung... -
Seite 17: Pv-Leistung--Umwandlung Effizienzkurven
PV-Leistung——Umwandlung Effizienzkurven... -
Seite 18: Liste Der Arbeitsmodi
PV-Spannung ist hoch, bitte verringern Sie die PV-Spannung. Über Ladestrom, bitte verringern Sie die PV-Leistung. Vielen Dank, dass Sie sich für PowMr entschieden haben. Wenn Sie Probleme bei der Verwendung des Controllers haben, kontaktieren Sie uns bitte über diese After-Sales...
