Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG: LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND BEFOLGEN SIE SIE GENAU Bitte lesen Sie vor der Installation und Inbetriebnahme des Controllers sorgfältig die Anleitung durch und bewahren Sie sie an einem sicheren Ort für zukünftige Referenzen auf. ... - Seite 3 b. Stellen Sie sicher, dass sich keine Zündquellen in der Nähe der Batterie befinden; Batterien können explosionsfähige Gase abgeben. c. Batteriesäure ist korrosiv. Wenn Batteriesäure mit der Haut in Kontakt kommt, sofort mit Wasser abspülen. d. Laden Sie keine nicht wiederaufladbaren Batterien oder Li-Ion-Batterien, wenn die Batterietemperatur unter 0°C liegt.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Sicherheitshinweise ..................1 1 Produktionsanleitung ....................4 1.1 Eigenschaften .....................5 1.2 Produktionsübersicht ..................7 2 Installation und Anschluss ..................8 2.1 Auspacken und Überprüfung ................8 2.2 Vorbereitung zur Installation ................8 2.3 Benötigte Materialien ..................9 2.4 Verdrahtungsspezifikation und Sicherungstyp ..........10 2.5 PV-Modulauswahl .....................10 2.6 Verdrahtungsvorsichtsmaßnahmen .............. -
Seite 5: Produktionsanleitung
1 Produktionsanleitung Vielen Dank, dass Sie sich für die 0-Layer-Serie von Solarstrom-Controllern entschieden haben. Der Controller verwendet eine numerische Steuerungstechnologie-Design, LCD-Display, automatischen Betrieb. Sein Maximum Power Point Tracking (MPPT) Batterielademodus und die Steuerungstechnologie verlängern die Batterielebensdauer erheblich. Der Controller verfügt über einen intelligenten Tracking-Algorithmus, der die Energie von den Solar-PV-Modul(en) maximiert und die Batterie auflädt. -
Seite 6: Eigenschaften
1.1 Eigenschaften Integrierte Ladevoreinstellungen Integrierte Ladevoreinstellungen kombiniert mit adaptiver Lade-Logik sind für die meisten gängigen Batterietypen geeignet, wie z.B. LiFePO4, Gel und Blei-Säure-Batterien. Flexible Anwendung Kompatibel mit 12V/24V/36V/48V Systemspannung. Mehrstufiger Ladealgorithmus Der mehrstufige Ladealgorithmus ist speziell entwickelt, um jeden Ladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. - Seite 7 wird der Ladestrom automatisch reduziert und bei einer Temperatur von über 80℃ wird der Controller heruntergefahren. Leiser Betrieb Fast geräuschloser Betrieb, da keine Lüfter oder beweglichen Teile vorhanden sind, die Kühlung erfolgt über natürliche Konvektion. Aktivierung der Lithiumbatterie Kompatibel mit Li-Ionen- (LiFePO₄-) Batterien;...
-
Seite 8: Produktionsübersicht

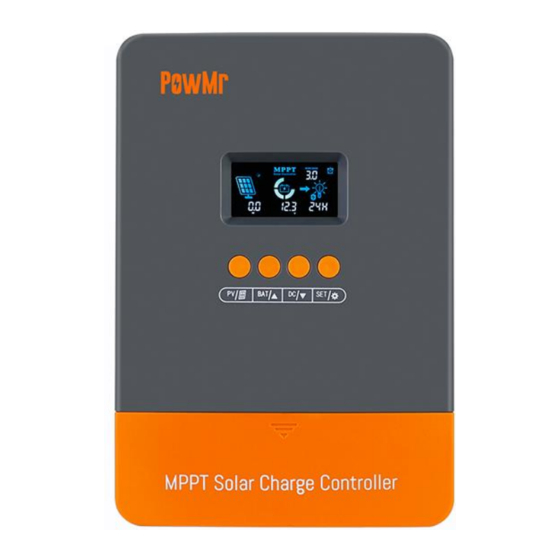

1.2 Produktionsübersicht LCD-Display Lastanschluss ① ⑤ ② Funktionstasten ⑥ Montageloch PV-Eingangsklemme Kühlkörper ③ ⑦ Batterieklemme ④... -
Seite 9: Installation Und Anschluss
2 Installation und Anschluss 2.1 Auspacken und Überprüfung Vor dem Auspacken des Controllers sollten Sie prüfen, ob die Verpackung beschädigt ist. Nach dem Auspacken sollten Sie überprüfen, ob der Inhalt der Verpackung beschädigt oder fehlt. Im Lieferumfang sollten folgende Artikel enthalten sein: ... -
Seite 10: Benötigte Materialien
Stellen Sie sicher, dass Sie alle benötigten Teile für die Installation des Controllers haben: Produkt Menge POW-M60-PRO-Controller (im Lieferumfang enthalten) Gleichstromkabel zum Anschließen des positiven Gleichstromanschlusses (+) des Controllers an den positiven Pol der Gleichstromverteilung Gleichstromkabel zum Anschließen des negativen Gleichstromanschlusses (-) des... -
Seite 11: Verdrahtungsspezifikation Und Sicherungstyp
Empfohlener Drahtdurchmesser und Schaltertyp für DC-Ausgang (DC-Last): Maximaler Modell Drahtdurchmesser Sicherungstyp DC-Ausgangsstrom POW-M60-PRO 14AWG 2P-8A Die Kabel und Sicherungen der Batterie sollten basierend auf dem maximalen Ladestrom der angeschlossenen Batterie ausgewählt werden. 2.5 PV-Modulauswahl Bei der Auswahl der richtigen PV-Module sollten folgende Parameter berücksichtigt werden: 1. -
Seite 12: Verdrahtungsvorsichtsmaßnahmen
2.6 Verdrahtungsvorsichtsmaßnahmen a. Lassen Sie die Installations- und Verbindungarbeiten von einem lizenzierten Elektriker durchführen. b. Um Kurzschlüsse und umgekehrte Polungsanschlüsse zu vermeiden, stellen Sie sicher, dass das positive Kabel mit dem positiven Anschlussport (+) des Geräts verbunden ist und das negative Kabel mit dem negativen Anschlussport (-) des Geräts verbunden ist. -
Seite 13: Schritt-Für-Schritt-Installation Und Verkabelung
2.7 Schritt-für-Schritt-Installation und Verkabelung 1. Markieren Sie die Position der Montagepunkte an der Wand anhand der Montagelöcher des Controllers. Bohren Sie dann gemäß den Markierungen mit einem elektrischen Bohrer 4 Montagelöcher in die Wand. Beachten Sie die Anweisungen im Abschnitt "2.2 Vorbereitung zur Installation"... - Seite 14 Das positive Ende des Kabels muss an den positiven Port (+) angeschlossen werden und das negative Ende an den negativen Port (-). Die oben genannten Vorsichtsmaßnahmen gelten auch für die Verdrahtung der PV-Seite und der Lastseite. 5. PV-Verbindung: Verbinden Sie das PV-Array mit dem Controller über die Kabel. 6.
-
Seite 15: Lademodus
3 Lademodus Der Laderegler ist mit einer intelligenten 3-stufigen Lademerkmale ausgestattet, die eine optimale Ladung Ihrer Batterien gewährleisten. Beim Einschalten startet der Laderegler immer im Bulk-Modus. Es gibt 3 integrierte Lademodi (Bulk, Konstant, Float). Durch die drei Stufen des schnellen, effizienten und sicheren Batterielademodus kann das System die Batterielebensdauer effektiv verlängern. -
Seite 16: Boost-Ladung
Bulk-Ladung: Die Batterie wird mit dem maximalen Ladestrom geladen, bis die Spannung auf die konfigurierte Ladespannung für den Boost-Lademodus ansteigt. Die Dauer der Bulk-Ladestufe hängt vom Entladungsgrad der Batterie, ihrer Kapazität und dem Ladestrom ab. Wenn die Batteriespannung den voreingestellten Wert der Boost-Ladespannung erreicht, beginnt der Boost-Ladevorgang. ... -
Seite 17: Betriebsanleitung
4 Betriebsanleitung 4.1 Symbolanzeige auf dem LCD-Bildschirm Funktion Tag- oder Nachtanzeige-Symbol ① ② Zeigt die verbleibende Batteriekapazität an. Arbeitsmodus (siehe Abschnitt "4.4 Arbeitsmodus" für Details). ③ Periodischer Betriebsstatus der Last und Warnzustand (siehe Abschnitt "5.2 ④ Fehlerbehebung" für Details). Zeigt die PV-Eingangsspannung/-leistung an. ⑤... -
Seite 18: Funktionstasten
4.2 Funktionstasten Symbol Beschreibung Schaltet zwischen den PV-Eingangsparametern um. Um die Ladeinformationen zu wechseln (zur nächsten Option zu gelangen) / Die Laufzeit der Last erhöhen (+) Um die Ladeinformationen zu wechseln (zur vorherigen Option zurückzukehren) / Gedrückt halten, um den Lastmodus zu konfigurieren / Die Laufzeit der Last verringern (-) Bestätigt und speichert die Einstellungen. -
Seite 19: Schritt-Für-Schritt-Browser Und Konfiguration
4.3 Schritt-für-Schritt-Browser und Konfiguration Nachdem die Kabel angeschlossen und das Gerät gestartet wurde, führen Sie die anfängliche Konfiguration gemäß den folgenden Schritten basierend auf der tatsächlichen Situation durch. HINWEIS Der Bildschirm schaltet nach ca. 25 Sekunden ohne Tastendruck automatisch die Hintergrundbeleuchtung aus, um den Stromverbrauch zu sparen. - Seite 20 Schritt 2. Batteriespannung kalibrieren Der Batterie-Kalibrierspannungsparameter wird verwendet, um die aktuelle Batteriespannung, die vom Controller gemessen wird, zu korrigieren. Die spezifischen Schritte sind wie folgt: a. Wenn der Parameter auf den Artikel "Batterie-Kalibrierspannung" umschaltet, halten Sie die Taste " " gedrückt, um die Batteriespannungskalibrierung einzugeben. b.
- Seite 21 Ternäre Lithiumbatterie 14 Strings Benutzerdefiniert Schritt 4. Anpassung konfigurierter Spannungsparameter ACHTUNG Dieser Schritt ist nur erforderlich, wenn der Batterietyp auf "USE" eingestellt ist. a. Sobald der Batterietyp auf "USE" eingestellt ist, werden die konfigurierbaren Parameter in folgender Reihenfolge angezeigt. Jede Klickerhöhung beträgt 0,1 V. Posten Einstellbereich Nennsystemspannung...
-
Seite 22: Lastseite
VORSICHT Die oben genannten Parameterbereiche gelten für die 12V-Batterie. Wenn die angeschlossene Batteriespannung 24V/36V/48V beträgt, sind die Bereichswerte jeweils 2/3/4 Mal höher. Das LCD-Display zeigt jedoch nur die Spannung der 12V-Batterie an. WARNUNG Die oben genannten Einstellungen müssen der folgenden Logik folgen: Boost-Ladespannung >... -
Seite 23: Schlüsselpunkte Der Batterieparameter-Einstellungen
4.5 Schlüsselpunkte der Batterieparameter-Einstellungen 4.5.1 Die Logik zur Einstellung der Batteriespannungsparameter 1) Bevor Sie die Batterieparameter anpassen, bestätigen Sie die folgenden Parameter der angeschlossenen Batterie: Maximale Ladespannung Entladeschutzspannung 2) Nach Bestätigung der Batterieinformationen können Sie die 4 Schlüsselparameter gemäß der folgenden Logik einstellen: Max. -
Seite 24: Batterieparameter Unterschiedlicher Typen
4.5.2 Batterieparameter unterschiedlicher Typen Für Blei-Säure-Batterie & Benutzerdefiniert: Batterietyp Parameter Boost-Ladespannung 14.6V 14.2V 14.4V 9.0~17.0V Float-Ladespannung 13.8V 13.8V 13.8V 9.0~17.0V Niedrige DC-Abschaltspannung 11.0V 11.0V 11.0V 9.0~17.0V Niedrige 12.6V 12.6V 12.6V 9.0~17.0V DC-Wiederherstellungsspannung Für ternäre Lithiumbatterie: Batterietyp Parameter Boost-Ladespannung 12.5V 25.0V 29.2V 54.2V 58.3V... -
Seite 25: Schutzmaßnahmen
5 Schutzmaßnahmen 5.1 Bereitgestellter Schutz Schutzmaßnahme Verhalten Wenn ein Kurzschluss am PV-Generator auftritt, wird der Controller Kurzschluss am das Laden stoppen. Um den normalen Betrieb wieder aufzunehmen, PV-Generator muss der Kurzschluss behoben werden. Der Controller wird den Ladestrom auf den maximalen Batteriestrom PV-Eingangsüberstrom begrenzen. -
Seite 26: Fehlerbehebung
5.2 Fehlerbehebung Im Falle eines Fehlers zeigt das Display des Controllers ein Fehlersignal an, um Ihnen bei der Suche nach der Fehlerquelle zu helfen. Fehlercode Mögliche Ursache Was zu tun ist Erhöhen Sie die Anzahl der Eingangsspannung PV ist Photovoltaikpaneele; oder erhöhen Sie den niedrig Photovoltaik-Eingangsspannungswert in Serie. -
Seite 27: Wartung
5.3 Wartung Die folgenden Inspektions- und Wartungsaufgaben werden mindestens zweimal im Jahr empfohlen, um eine optimale Leistung zu gewährleisten. Stellen Sie sicher, dass der Controller in einer sauberen und trockenen Umgebung fest installiert ist. Stellen Sie sicher, dass keine Blockade des Luftstroms um den Controller herum besteht. Entfernen Sie Schmutz und Bruchstücke vom Radiator. -
Seite 28: Technische Spezifikationen
6 Technische Spezifikationen Modell POW-M60-PRO PV-Eingang Max. offene Spannung des PV-Moduls 160Vdc Max. Eingangsleistung: Für 12V System 720W 20-80Vdc; Für 24V System 1440W 37-105Vdc; Für 36V System 2100W 50-160Vdc; Für 48V System 2800W 72-160Vdc. Lademodus Ladetechnologie MPPT Ladealgorithmus 3-Stufen Nennsystemspannung...
