PowMr Keeper Serie Bedienungsanleitung
Solarladeregler mit maximum power point tracking
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr Keeper Serie
Inhaltszusammenfassung für PowMr Keeper Serie
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 ÜBERBLICK ....................1 2 PRODUKTAUSSEHEN: ................2 3 VERDRAHTUNG ..................3 4 BESCHREIBUNG ..................4 5 WICHTIGE INSTALLATIONSHINWEISE ............6 6 BETRIEBSABLÄUFE ...................7 7 HÄUFIGE FEHLER ..................11 8 TECHNISCHE SPEZIFIKATIONEN ............12... -
Seite 3: Überblick
1 ÜBERBLICK Vielen Dank, dass Sie sich für den MPPT-Serien-Solarladeregler mit dem fortschrittlichsten MPPT-Steueralgorithmus entschieden haben, der den maximalen Leistungspunkt des PV-Arrays schnell in jeder Umgebung verfolgen kann, damit er die maximale Energie aus dem Solarpanel gewinnen und die Nutzung von Energie im Solarsystem signifikant verbessern kann. Die Maschine verfügt über die Dual-Display-Funktion von LCD und Remote-Header (optional) sowie eine standardmäßige Kommunikationsschnittstelle, die für die Benutzererweiterungsanwendung bequem ist und den unterschiedlichen Überwachungsbedürfnissen maximal gerecht wird. -
Seite 4: Produktaussehen

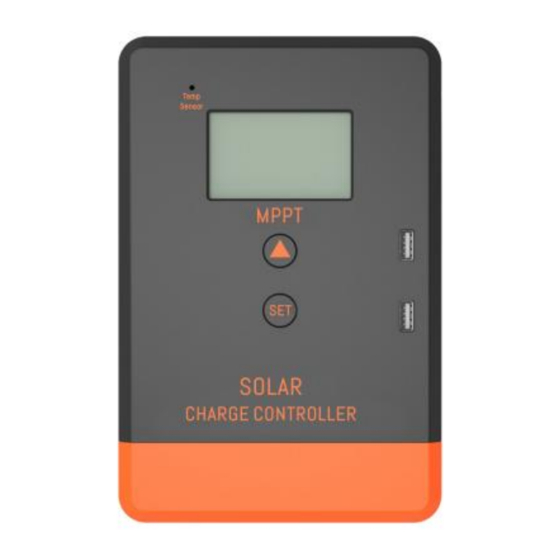

2 PRODUKTAUSSEHEN: Foto 1 Aussehen Lastanschluss ① ⑤ Temperatursensor-Schnittstelle Menü-Taste ② ⑥ (Auswahl) Photovoltaik-Array-Terminals Einstellknopf ③ ⑦ Batterieanschluss USB-Ausgang ④ ⑧ HINWEIS: Wenn der externe Temperatursensor nicht angeschlossen ist, kompensiert der Regler die Ladeparameter um 25°C für die Batterietemperatur. -
Seite 5: Verdrahtung
3 VERDRAHTUNG Foto 2 Anschlussdiagramm Reihenfolge des Anschlusses: Schritt 1. Batterie anschließen Hinweis: Der Batterieanschluss muss mit einer Sicherung installiert werden, und der Installationsabstand darf 50 mm nicht überschreiten. Schritt 2. Last anschließen Schritt 3. PV-Array anschließen Schritt 4. Controller einschalten Schließen Sie die Batterie an, identifizieren Sie die Spannung des Steuerungssystems und überprüfen Sie, ob der Bildschirm beleuchtet ist. -
Seite 6: Beschreibung
4 BESCHREIBUNG 4.1 Tasten Modus Bemerkungen Im manuellen Modus der Last kann durch kurzes Drücken der Set-Taste Lastschalter umgeschaltet werden. Kurzes Drücken der Set-Taste. Störung Kurzes Drücken der Menü- oder Set-Taste. Durchsuchungsmodus Langes Drücken der Menü-Taste, um das sekundäre Browsing-Interface zu betreten und dann Menü... - Seite 7 3. Der Indikator für PV-Array-Parameter: Wenn die Daten der Solarpanels angezeigt werden, wird dieses grafische Symbol beleuchtet, zum Beispiel die Spannung des Solarpanels. 4. Der Indikator für Batterieparameter: Wenn die Batterieparameter angezeigt werden, wird dieses grafische Symbol beleuchtet, zum Beispiel die Spannung der Batterie, die Temperatur der Batterie. 5.
-
Seite 8: Wichtige Installationshinweise
5 WICHTIGE INSTALLATIONSHINWEISE 1) Der Controller sollte an einem gut belüfteten Ort installiert werden, direkte Sonneneinstrahlung und hohe Temperaturen vermeiden und nicht an einem Ort installiert werden, an dem Wasser in den Controller eindringen kann. 2) Wählen Sie bitte die richtige Schraube, um den Controller an der Wand oder anderen Plattform zu befestigen. -
Seite 9: Betriebsabläufe
6 BETRIEBSABLÄUFE Hauptmenü 1) Der Controller zeigt nach dem Einschalten eine 1s-Initialisierungsschnittstelle an und geht dann ins Hauptmenü. 2) Wenn innerhalb von 20 Sekunden keine Operation an der Hauptoberfläche erfolgt, wechselt die Hauptoberfläche automatisch zwischen der Batteriespannung, der Solarpanelspannung und der Umgebungstemperatur, wobei jede Schnittstelle 3 Sekunden lang bleibt. - Seite 10 4) Durch Drücken der "menu"-Taste unter der Hauptoberfläche gelangen Sie zum nächsten Menü. a). Einstellung der Float-Spannung Dieser Parameter ist die Hochspannungs-Trennungsspannung (HVD). (Die Boost-Stufen-Spannung wird um 0,6 V über HVD erhöht.) Der Controller startet die PWM-Funktion an diesem Punkt (HVD), begrenzt die Spannungssteigerung.
- Seite 11 zurück. b). Niederspannungs-Wiederverbindungs-Spannung (LVR) Wenn die Spannung der Batterie niedrig ist, wird der Controller die Stromversorgung an die Last stoppen. Wenn der Controller die Ausgabe wiederverbinden muss, muss die Batteriespannung höher als die LVD-Spannung sein oder die "Set"-Taste drücken, um sie zwangsweise freizugeben. Das Verfahren ist das gleiche wie bei (a).
- Seite 12 Lastmodus Wenn die Last in den Timer- oder Sensor-Modus wechselt und die zurückgesetzte Arbeitszeit länger als die tatsächliche Nachtzeit ist, wird die Lastausgabe bei Sonnenaufgang geschlossen, auch wenn die Arbeitszeit nicht erreicht wurde. Zum Beispiel beträgt die tatsächliche Nachtzeit vor Ort 10 Stunden, der Benutzer setzt die Arbeitszeit nachts jedoch auf 12 Stunden ein.
-
Seite 13: Häufige Fehler
7 HÄUFIGE FEHLER Ursache Korrektur Überprüfen Sie, ob die Verbindung des Solar-Eingangs Solarpanel ist nicht angeschlossen richtig und zuverlässig ist. 1. Batteriespannung ist weniger als 1. Überprüfen Sie die Batteriespannung. Der Controller startet nur, wenn die Batteriespannung mehr als 8V 2. -
Seite 14: Technische Spezifikationen
8 TECHNISCHE SPEZIFIKATIONEN Keeper1220 Keeper1230 Keeper1240 Modell Bewerteter Ladestrom 12V/24V Auto-Arbeit Systembewertungsspannung 8~32V Spannungsbereich der Batterie Maximale Leerlaufspannung des 100V PV-Moduls Benutzerstandard, versiegelte, überflutete, GEL- und Batterietyp LiFeP04-Batterie Wartungsfreie Blei-Säure-Batterie: 14,6V; GEL: Nein; Equalizing-Ladespannung Überflutete Blei-Säure-Batterie: 14,8V Wartungsfreie Blei-Säure-Batterie: 14,4V; GEL: 14,2; Absorption-Ladespannung Überflutete Blei-Säure-Batterie: 14,6V Wartungsfreie Blei-Säure-Batterie, GEL, Überflutete...
