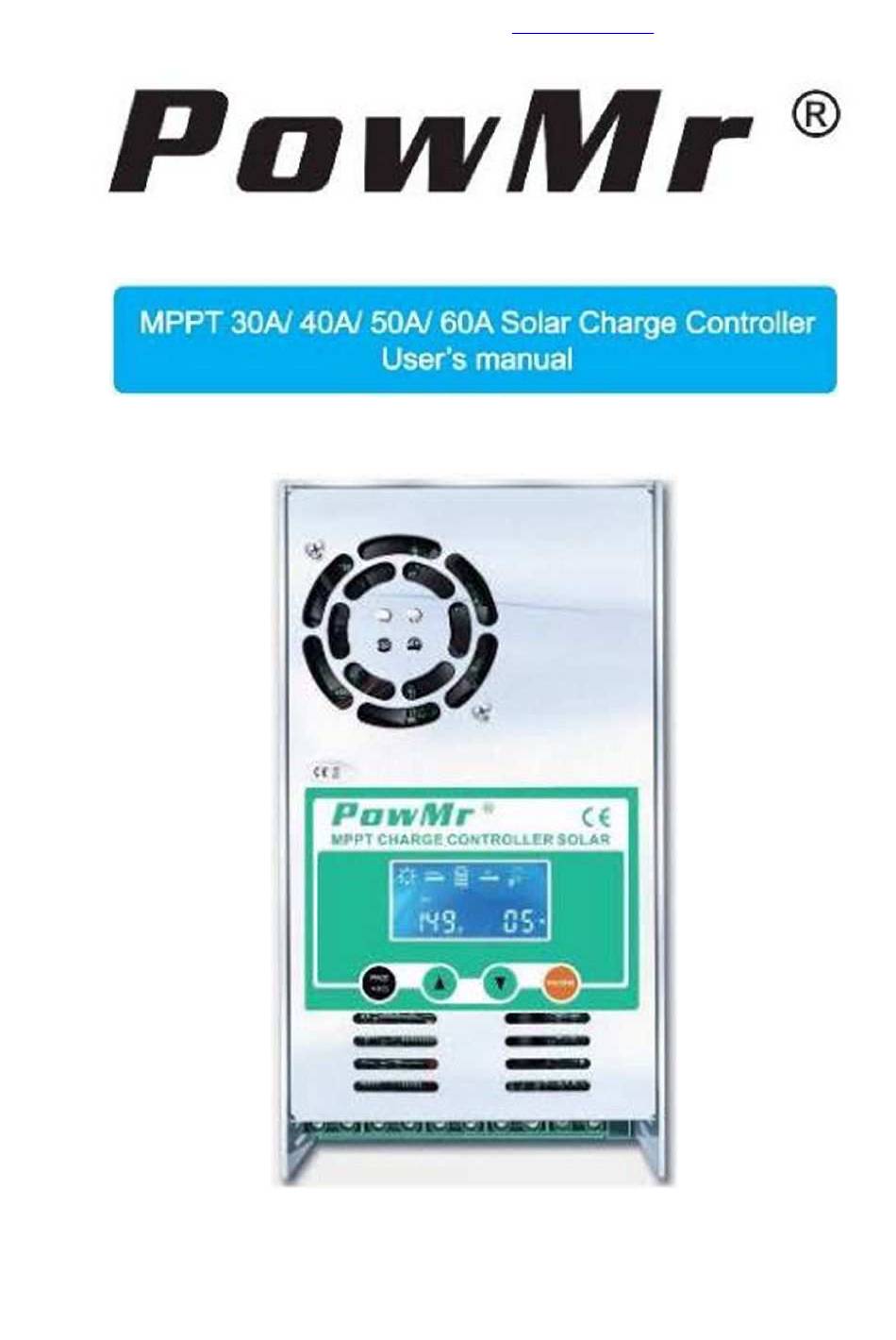

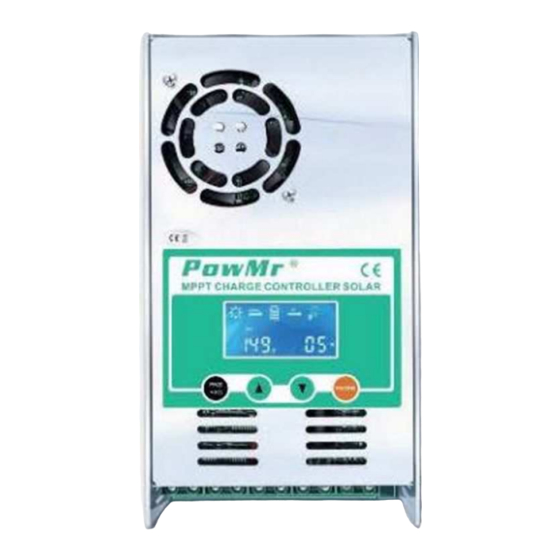

- Seite 1 Shenzhen HEHEJIN industrial Co.,Ltd Tel: 86-755-28219903 www.powmr.com Email: Support@powmr.com Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt verwenden.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.Garantie ......................3 1.1 Garantiebestimmungen: ................3 2. Sicherheitshinweise und Haftungsverzicht ............4 2.1 sicherheitshinweise ..................4 2.2 Haftungsausschluß ..................4 3. Übersicht ......................5 4. Abmessungen ....................6 5.Installation ......................7 5.1 Installationshinweise ..................7 5.2 Sicherungen ....................8 6. Operation ....................... 10 6. LCD-Display ..................... 10 6.3 Arbeitsbetrieb ..................11 6.4 Ladespannung der Batterie.............. -
Seite 3: Garantie
Sehr geehrte Kunden, vielen Dank, dass Sie sich für den MPPT-Solarladeregler entschieden haben. Bitte nehmen Sie sich die Zeit, dieses Benutzerhandbuch zu lesen. Es wird Ih- nen helfen, die vielen Vorteile, die der Regler für Ihr Solarsystem bietet, voll auszuschöpfen. Dieses Handbuch enthält wichtige Empfehlungen für die Installation und den Gebrauch usw. -
Seite 4: Sicherheitshinweise Und Haftungsverzicht
2. Sicherheitshinweise und Haftungsverzicht 2.1 sicherheitshinweise Beachten Sie, dass nur qualifizierte Fachleute diese Steuerungen installieren dürfen. Bitte lesen Sie vor der Installation alle Handbücher. 1) Halten Sie den Regler von Wasser fern. Verwenden Sie keine nassen Tü- cher zum Abwischen des Reglers. 2) Bewahren Sie den Regler bei einer Umgebungstemperatur von -22.0 bis +55 °C auf. -
Seite 5: Übersicht
3. Übersicht Der Solarladeregler der MPPT-Serie basiert auf einer fortschrittlichen MPPT- Technologie (Maximum Power Point Tracking), die speziell für das Solarsys- tem entwickelt wurde und einen Umwandlungswirkungsgrad des Ladereglers von bis zu 97% aufweist. Es verfügt über eine Reihe herausragender Funktionen, wie z. Beispiel: 1. -
Seite 6: Abmessungen
4. Abmessungen Achtung! Bitte verwenden Sie nur unsere Schrauben, da bei Verwendung anderer Schrauben die interne Platine beschädigt werden kann. Bitte wenden Sie das richtige Drehmoment an, um die Schrauben in das Gehäuse zu schrauben, da die interne Platine durch ein starkes Drehmoment beschädigt werden kann. -
Seite 7: Installation
5.Installation 5.1 Installationshinweise 1. Schritt: Schließen Sie die Batterien an Verbinden Sie das Batteriean- schlusskabel polrichtig mit dem mittleren Klemmenpaar des Solarlade- reglers (mit dem Batteriesymbol). Wenn das System 12 V hat, stellen Sie bitte sicher, dass Ihre Batteriespannung mehr als 12 V beträgt, dann kann der Controller hochfahren. -
Seite 8: Sicherungen
Sicherung 100A Anmerkung: Bei MPPT-30A und MPPT-40A können Sie ein Kabel an ein PV+ und ein wei- teres Kabel an ein PV- anschließen. Für MPPT-50A und MPPT-60A ist es besser, zwei Drähte an zwei PV+ und zwei weitere Drähte an zwei PV- anzuschließen. - Seite 9 1. Installieren Sie eine Sicherung zwischen Regler und Batterien. Entfernen sie die Sicherung und schließen Sie die Batterien mit der richtigen Polarität an den Regler 2. Installieren Sie eine Sicherung zwischen dem Steuergerät und den PV-Modulen. Entfernen sie die Si- cherung und stellen Sie sicher, dass die PV-Module richtig gepolt sind, dann schließen Sie die Drähte zwischen PV-Modulen und Steuergerät an.
-
Seite 10: Operation
6. Operation 6. LCD-Display Beschreibung PV-Spannung – Ausgangsleistung Arbeitsmodus - Temperatur Schutzmodus Batteriespannung – Ladestrom... -
Seite 11: Arbeitsbetrieb
6.3 Arbeitsbetrieb Nachtbetrieb, keine Ladung MPPT Betrieb Ladeschlussbetrieb Dauerladung 6.4 Ladespannung der Batterie Batterietyp Ladeschlussspannung Dauerladung 24 V Blei offen 14.2V 28.6V 57.2V 13.2V 26.4V 52.80V Blei geschl. 14.4V 28.8V 57.6V 13.8V 27.6V 55.2V Blei Gel 14.4 V 28.8V 57.6V 13.8V 27.6V 55.2V... - Seite 12 Schritt 2: D01 Drücken Sie die Taste UP, das LCD zeigt 13.8. Dies ist der Standardwert für die Erhaltungsladung. Drücken Sie ENT, bis die Zahlen blinken, dann drücken Sie UP/DOWN, um die gewünschte Spannung einzustellen, und drücken Sie lang ENT, um sie zu bestätigen. Achtung! Dieser Wert gilt für eine 12-V-Batterie.
-
Seite 13: Fehlersuche Und Schutzmaßnahmen
Wenn es sich um eine Lithium-Batterie handelt, drücken Sie bitte ENT, bis die Zahlen blinken, dann drücken Sie UP/DOWN, um 01 auszuwählen, und drü- cken Sie lange ENT, um die Auswahl zu bestätigen. Schritt 2 (D01) ist unwirk- sam, wenn Sie 01 für Lithiumbatterien wählen. Die in Schritt 3 (D02) einge- stellte Spannung ist die höchste Ladespannung für Lithiumbatterien. - Seite 14 3. PV Verpolung Vollständiger Schutz gegen PV-Verpolung, keine Beschädigung des Steuerge- räts. Korrigieren Sie die Verbindung, um den normalen Betrieb zu starten. 4. Batterie-Überspannung Wenn es andere Energiequellen gibt, um die Batterie aufzuladen, wenn die Batteriespannung 15,5 / 31,0 / 46,5 / 62,0 V überschreitet, wird der Regler den Ladevorgang stoppen, um die Batterie vor Überladungsschäden zu schützen.
-
Seite 15: Technische Daten
8. Technische Daten Modell MPPT-30A MPPT-40A MPPT-50A MPPT-60A 3-stufig. Ladeverfahren Konstandstrom, Kontantspannung, schwebend 12V system 360W 480W 600W 720W 24V system 720W 960W 1200WV 1440W MAX PV Leistung 36V system 1080W 1400W 1800W 2100W 48V system 1440W 1700W 2200W 2800W... -
Seite 16: Lieferumfang
Übertemperaturschutz 75°C Temperatur Lüfter an >45°C Temperatur Lüfter aus <40°C Eigenschaften Abmessungen 214 x 115 x 50mm Netto Gewicht 1,1 kg Brutto Gewicht 1,2 kg Elektromagnetische Verträglichk. Entspricht EN61GOO. EN55022 EN55024 Schutzart IP21 EmTonmontal temperature -20°C — +56°C Lagertemperatur -40°C — +75°C 9.
