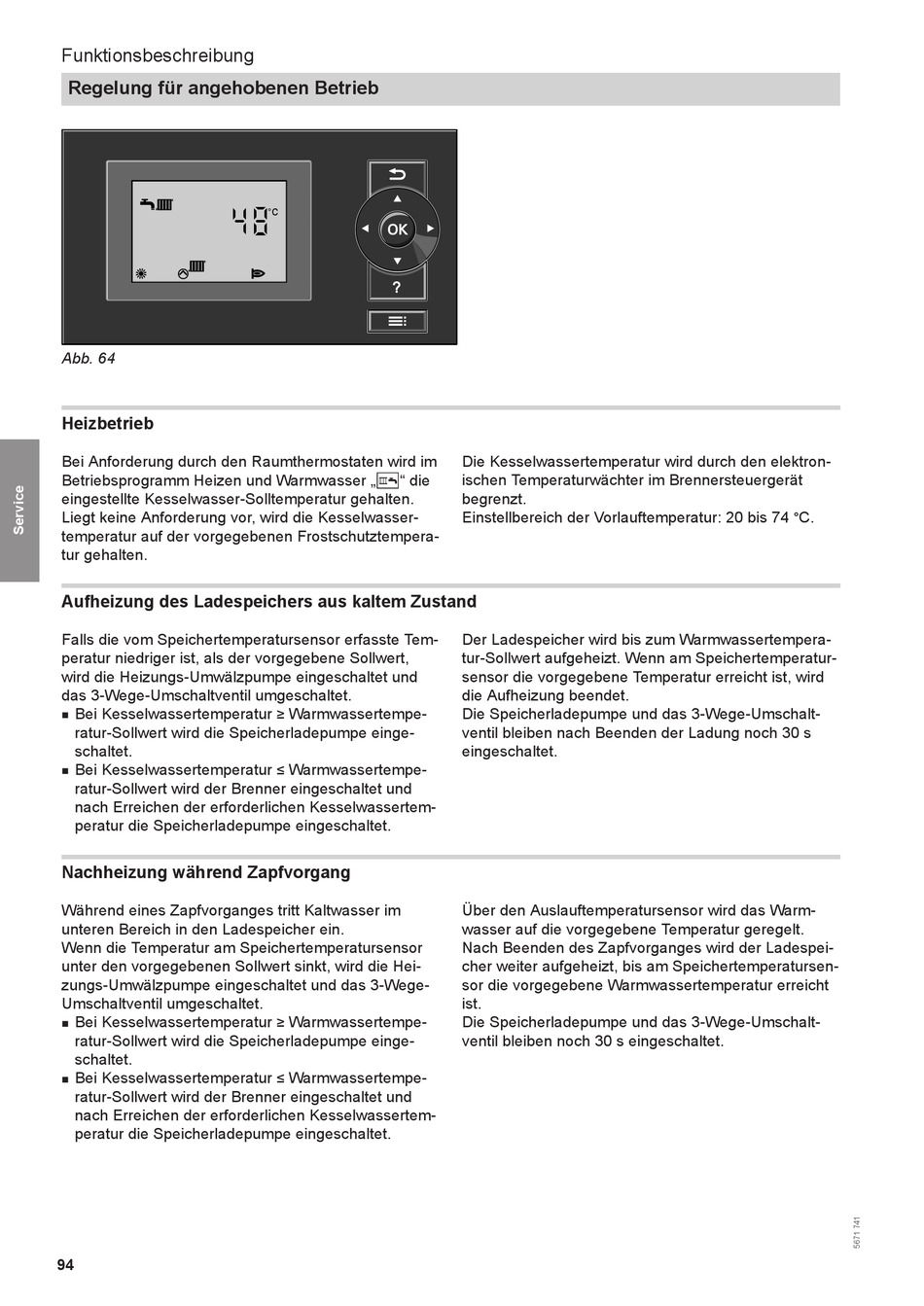

Funktionsbeschreibung
Regelung für angehobenen Betrieb
s
Abb. 64
Heizbetrieb
Bei Anforderung durch den Raumthermostaten wird im
Betriebsprogramm Heizen und Warmwasser „
eingestellte Kesselwasser-Solltemperatur gehalten.
Liegt keine Anforderung vor, wird die Kesselwasser-
temperatur auf der vorgegebenen Frostschutztempera-
tur gehalten.
Aufheizung des Ladespeichers aus kaltem Zustand
Falls die vom Speichertemperatursensor erfasste Tem-
peratur niedriger ist, als der vorgegebene Sollwert,
wird die Heizungs-Umwälzpumpe eingeschaltet und
das 3-Wege-Umschaltventil umgeschaltet.
Bei Kesselwassertemperatur
■
ratur-Sollwert wird die Speicherladepumpe einge-
schaltet.
Bei Kesselwassertemperatur
■
ratur-Sollwert wird der Brenner eingeschaltet und
nach Erreichen der erforderlichen Kesselwassertem-
peratur die Speicherladepumpe eingeschaltet.
Nachheizung während Zapfvorgang
Während eines Zapfvorganges tritt Kaltwasser im
unteren Bereich in den Ladespeicher ein.
Wenn die Temperatur am Speichertemperatursensor
unter den vorgegebenen Sollwert sinkt, wird die Hei-
zungs-Umwälzpumpe eingeschaltet und das 3-Wege-
Umschaltventil umgeschaltet.
Bei Kesselwassertemperatur
■
ratur-Sollwert wird die Speicherladepumpe einge-
schaltet.
Bei Kesselwassertemperatur
■
ratur-Sollwert wird der Brenner eingeschaltet und
nach Erreichen der erforderlichen Kesselwassertem-
peratur die Speicherladepumpe eingeschaltet.
94
°C
4 8
A
G
" die
Warmwassertempe-
≥
Warmwassertempe-
≤
Warmwassertempe-
≥
Warmwassertempe-
≤
Die Kesselwassertemperatur wird durch den elektron-
ischen Temperaturwächter im Brennersteuergerät
begrenzt.
Einstellbereich der Vorlauftemperatur: 20 bis 74
Der Ladespeicher wird bis zum Warmwassertempera-
tur-Sollwert aufgeheizt. Wenn am Speichertemperatur-
sensor die vorgegebene Temperatur erreicht ist, wird
die Aufheizung beendet.
Die Speicherladepumpe und das 3-Wege-Umschalt-
ventil bleiben nach Beenden der Ladung noch 30 s
eingeschaltet.
Über den Auslauftemperatursensor wird das Warm-
wasser auf die vorgegebene Temperatur geregelt.
Nach Beenden des Zapfvorganges wird der Ladespei-
cher weiter aufgeheizt, bis am Speichertemperatursen-
sor die vorgegebene Warmwassertemperatur erreicht
ist.
Die Speicherladepumpe und das 3-Wege-Umschalt-
ventil bleiben noch 30 s eingeschaltet.
C.
°
