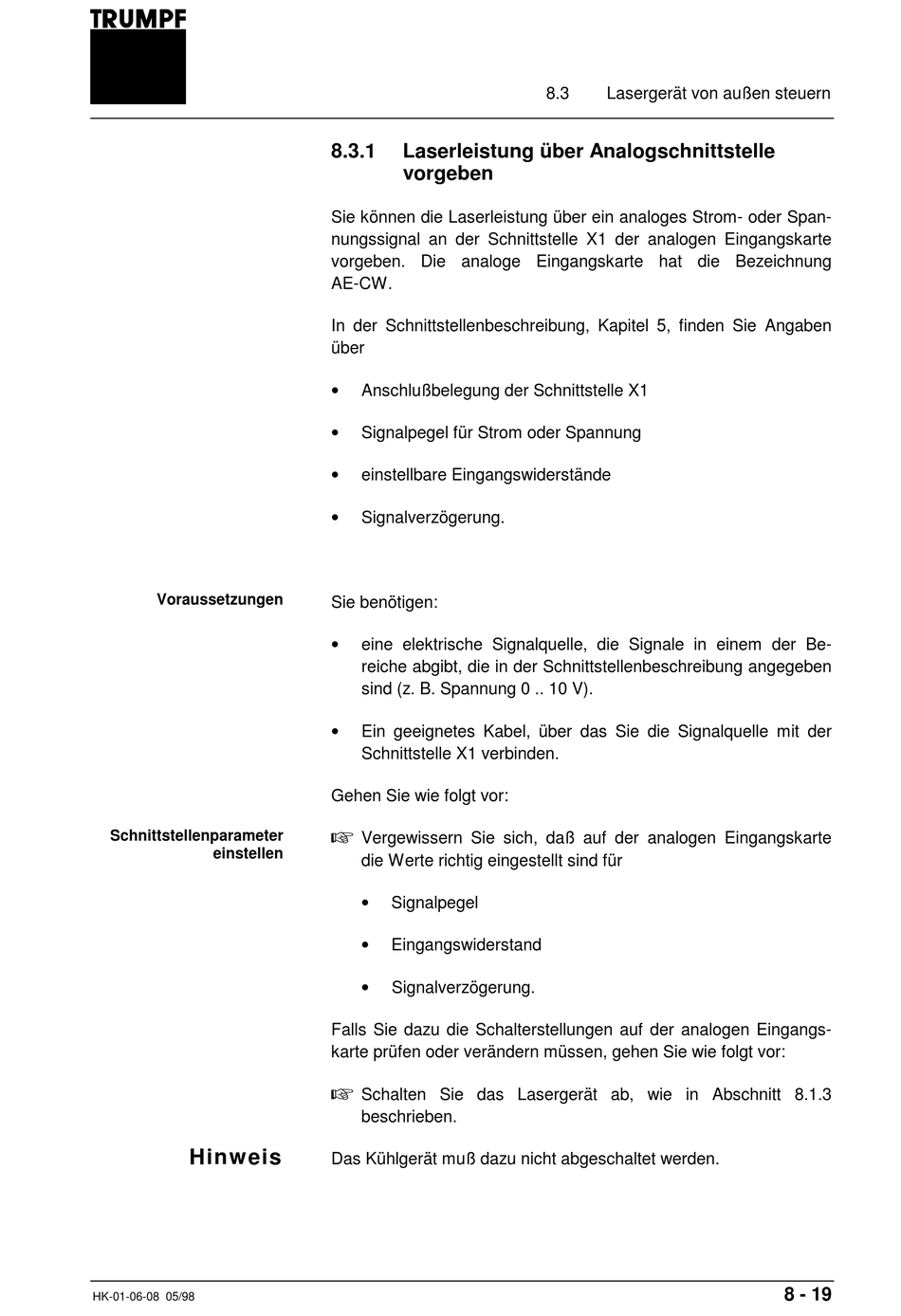

8.3.1
Laserleistung über Analogschnittstelle
vorgeben
Sie können die Laserleistung über ein analoges Strom- oder Span-
nungssignal an der Schnittstelle X1 der analogen Eingangskarte
vorgeben. Die analoge Eingangskarte hat die Bezeichnung
AE-CW.
In der Schnittstellenbeschreibung, Kapitel 5, finden Sie Angaben
über
•
Anschlußbelegung der Schnittstelle X1
•
Signalpegel für Strom oder Spannung
•
einstellbare Eingangswiderstände
•
Signalverzögerung.
Sie benötigen:
•
eine elektrische Signalquelle, die Signale in einem der Be-
reiche abgibt, die in der Schnittstellenbeschreibung angegeben
sind (z. B. Spannung 0 .. 10 V).
•
Ein geeignetes Kabel, über das Sie die Signalquelle mit der
Schnittstelle X1 verbinden.
Gehen Sie wie folgt vor:
#
Vergewissern Sie sich, daß auf der analogen Eingangskarte
die Werte richtig eingestellt sind für
•
Signalpegel
•
Eingangswiderstand
•
Signalverzögerung.
Falls Sie dazu die Schalterstellungen auf der analogen Eingangs-
karte prüfen oder verändern müssen, gehen Sie wie folgt vor:
#
Schalten Sie das Lasergerät ab, wie in Abschnitt 8.1.3
beschrieben.
Das Kühlgerät muß dazu nicht abgeschaltet werden.
8.3
Lasergerät von außen steuern
8 - 19
