28 Swedstyle Memory S - DE
3

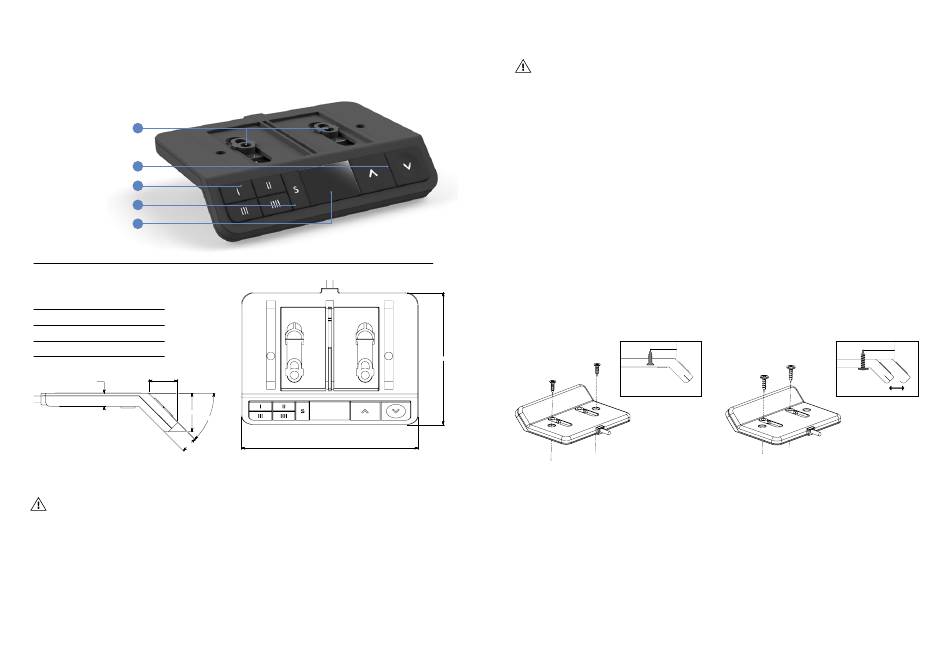

DAS PRODUKT

3.1 Wichtige Produktmerkmale

Befestigungspunkte 1
2
Tasten AUFWÄRTS/ABWÄRTS
4 Speicherpositionstasten 3
SPEICHERN 4
Display 5

3.2 Abmessungen

Länge 90 mm
Breite 120 mm
Höhe 26 mm
20
9
26
11
4

MONTAGE

VORSICHT. Gefahr von leichten oder mittelschweren Verletzungen bei
unsachgemäßer Handhabung
Eine unsachgemäße Handhabung des Produkts bei der Montage kann zu leichten oder
mittelschweren Schnitt-, Klemm- bzw. Quetschverletzungen führen.
• Kontakt mit scharfen Kanten vermeiden
• Vorsichtig mit Werkzeugen umgehen, die Verletzungen verursachen können
• Sicherstellen, dass die Montage den allgemein anerkannten Normen und Richtlinien für
Elektrotechnik und Möbelfertigung entspricht
• Alle Anweisungen und Sicherheitshinweise sorgfältig durchlesen
45°
120
HINWEIS
• Bei der Montage ist auf die ordnungsgemäße ESD-Handhabung zu achten. Bei Schäden, die auf
elektrostatische Entladung zurückzuführen sind, erlöschen die Gewährleistungsansprüchen
• Um Schäden am Produkt zu vermeiden, sind die Abmessungen der Handsteuerung vor der
Montage zu ermitteln
• Vor der Montage müssen sich alle Teile an die Umgebungsbedingungen akklimatisieren
• Die Handsteuerung nicht am Kabel anheben. Dies führt zu irreparablen Schäden am Produkt
INFO Es ist eine Produktrisikobewertung durchzuführen, um auf etwaige Restgefährdungen
reagieren zu können. Die Montageanleitung muss im Handbuch für Endbenutzer enthalten sein.

4.1 Montageablauf

1. Zunächst ist zu wählen, ob die Handsteuerung fest oder mit Schiebefunktion montiert
werden soll
2. Die Handsteuerung unter der Tischplatte positionieren und die Position
der Befestigungspunkte markieren.
3. Die Handsteuerung mit einem Schraubendreher und 2 Befestigungsschrauben an der
Tischplatte befestigen.
9
FEST
90
HINWEIS Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab. 2 Nm
nicht überschreiten.
4.2 Montage abschließen
Nach dem Anschließen von Swedstyle Memory an der Tischplatte muss das Kabel an die
Schaltbox angeschlossen werden.
34
20
SCHIEBEFUNKTION
28
26
45°
11
Swedstyle Memory S - DE 29
