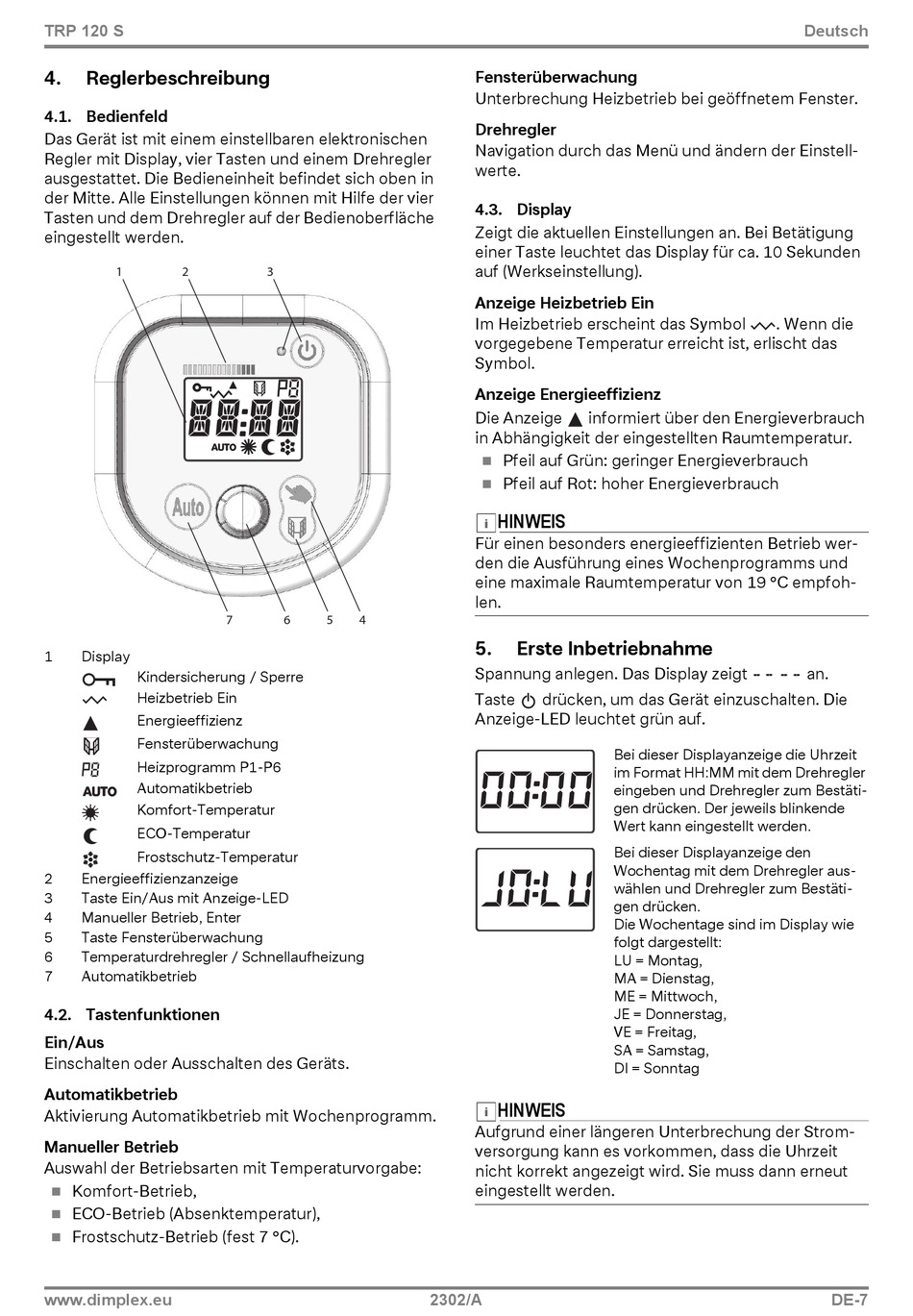

TRP 120 S
4.
Reglerbeschreibung
4.1. Bedienfeld
Das Gerät ist mit einem einstellbaren elektronischen
Regler mit Display, vier Tasten und einem Drehregler
ausgestattet. Die Bedieneinheit befindet sich oben in
der Mitte. Alle Einstellungen können mit Hilfe der vier
Tasten und dem Drehregler auf der Bedienoberfläche
eingestellt werden.
1
2
1
Display
Kindersicherung / Sperre
Heizbetrieb Ein
Energieeffizienz
Fensterüberwachung
Heizprogramm P1-P6
Automatikbetrieb
Komfort-Temperatur
ECO-Temperatur
Frostschutz-Temperatur
2
Energieeffizienzanzeige
3
Taste Ein/Aus mit Anzeige-LED
4
Manueller Betrieb, Enter
5
Taste Fensterüberwachung
6
Temperaturdrehregler / Schnellaufheizung
7
Automatikbetrieb
4.2. Tastenfunktionen
Ein/Aus
Einschalten oder Ausschalten des Geräts.
Automatikbetrieb
Aktivierung Automatikbetrieb mit Wochenprogramm.
Manueller Betrieb
Auswahl der Betriebsarten mit Temperaturvorgabe:
Komfort-Betrieb,
ECO-Betrieb (Absenktemperatur),
Frostschutz-Betrieb (fest 7 °C).
www.dimplex.eu
3
7
6
5
4
Fensterüberwachung
Unterbrechung Heizbetrieb bei geöffnetem Fenster.
Drehregler
Navigation durch das Menü und ändern der Einstell-
werte.
4.3. Display
Zeigt die aktuellen Einstellungen an. Bei Betätigung
einer Taste leuchtet das Display für ca. 10 Sekunden
auf (Werkseinstellung).
Anzeige Heizbetrieb Ein
Im Heizbetrieb erscheint das Symbol
vorgegebene Temperatur erreicht ist, erlischt das
Symbol.
Anzeige Energieeffizienz
Die Anzeige
informiert über den Energieverbrauch
in Abhängigkeit der eingestellten Raumtemperatur.
Pfeil auf Grün: geringer Energieverbrauch
Pfeil auf Rot: hoher Energieverbrauch
HINWEIS
Für einen besonders energieeffizienten Betrieb wer-
den die Ausführung eines Wochenprogramms und
eine maximale Raumtemperatur von 19 °C empfoh-
len.
5.
Erste Inbetriebnahme
Spannung anlegen. Das Display zeigt
Taste
drücken, um das Gerät einzuschalten. Die
Anzeige-LED leuchtet grün auf.
HINWEIS
Aufgrund einer längeren Unterbrechung der Strom-
versorgung kann es vorkommen, dass die Uhrzeit
nicht korrekt angezeigt wird. Sie muss dann erneut
eingestellt werden.
2302/A
. Wenn die
Bei dieser Displayanzeige die Uhrzeit
im Format HH:MM mit dem Drehregler
eingeben und Drehregler zum Bestäti-
gen drücken. Der jeweils blinkende
Wert kann eingestellt werden.
Bei dieser Displayanzeige den
Wochentag mit dem Drehregler aus-
wählen und Drehregler zum Bestäti-
gen drücken.
Die Wochentage sind im Display wie
folgt dargestellt:
LU = Montag,
MA = Dienstag,
ME = Mittwoch,
JE = Donnerstag,
VE = Freitag,
SA = Samstag,
DI = Sonntag
Deutsch
an.
DE-7
