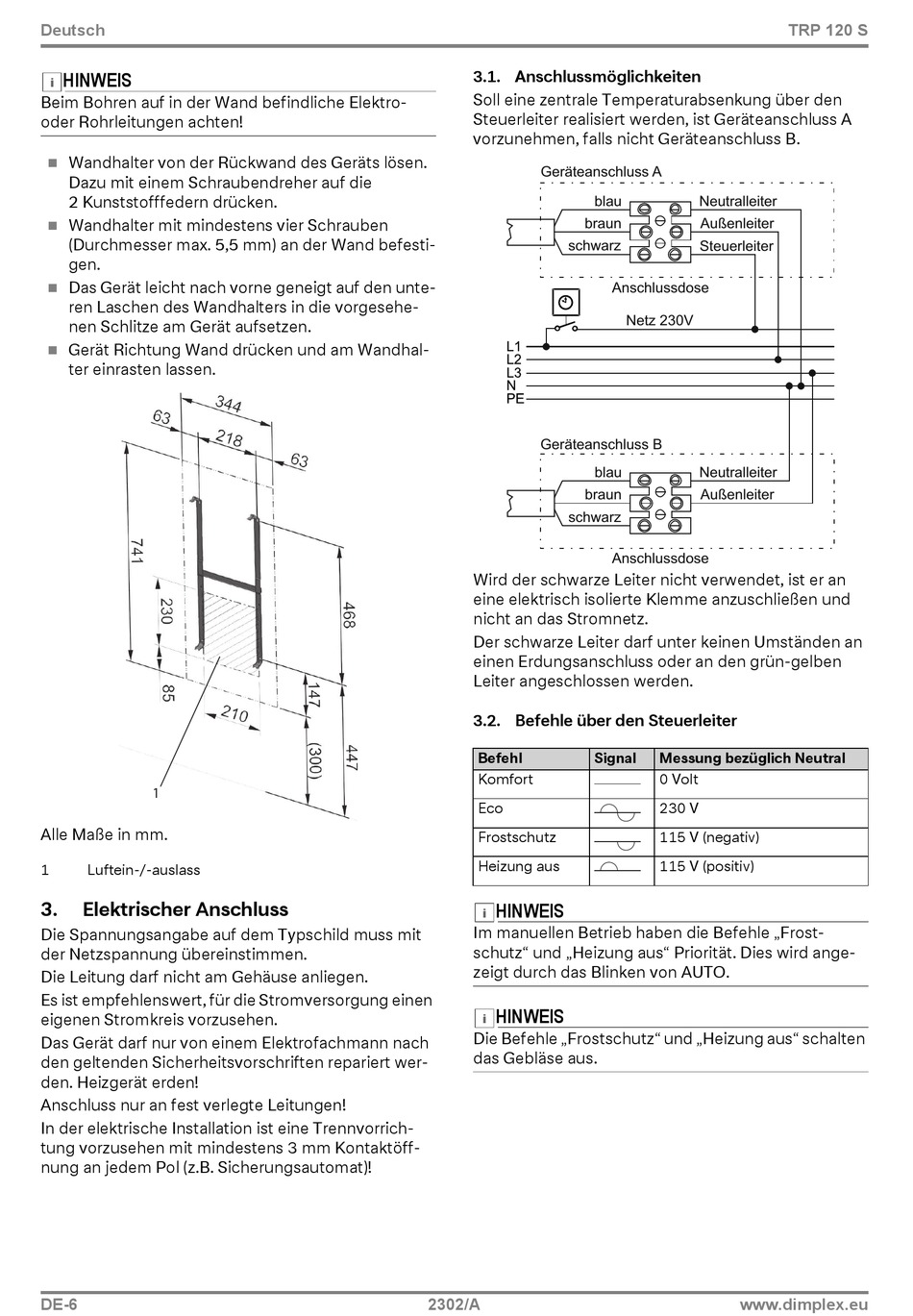

Deutsch
HINWEIS
Beim Bohren auf in der Wand befindliche Elektro-
oder Rohrleitungen achten!
Wandhalter von der Rückwand des Geräts lösen.
Dazu mit einem Schraubendreher auf die
2 Kunststofffedern drücken.
Wandhalter mit mindestens vier Schrauben
(Durchmesser max. 5,5 mm) an der Wand befesti-
gen.
Das Gerät leicht nach vorne geneigt auf den unte-
ren Laschen des Wandhalters in die vorgesehe-
nen Schlitze am Gerät aufsetzen.
Gerät Richtung Wand drücken und am Wandhal-
ter einrasten lassen.
1
Alle Maße in mm.
1
Luftein-/-auslass
3.

Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Die Leitung darf nicht am Gehäuse anliegen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
Das Gerät darf nur von einem Elektrofachmann nach
den geltenden Sicherheitsvorschriften repariert wer-
den. Heizgerät erden!
Anschluss nur an fest verlegte Leitungen!
In der elektrische Installation ist eine Trennvorrich-
tung vorzusehen mit mindestens 3 mm Kontaktöff-
nung an jedem Pol (z.B. Sicherungsautomat)!
DE-6
3.1. Anschlussmöglichkeiten
Soll eine zentrale Temperaturabsenkung über den
Steuerleiter realisiert werden, ist Geräteanschluss A
vorzunehmen, falls nicht Geräteanschluss B.
Wird der schwarze Leiter nicht verwendet, ist er an
eine elektrisch isolierte Klemme anzuschließen und
nicht an das Stromnetz.
Der schwarze Leiter darf unter keinen Umständen an
einen Erdungsanschluss oder an den grün-gelben
Leiter angeschlossen werden.
3.2. Befehle über den Steuerleiter
Befehl
Signal
Komfort
Eco
Frostschutz
Heizung aus
HINWEIS
Im manuellen Betrieb haben die Befehle „Frost-
schutz" und „Heizung aus" Priorität. Dies wird ange-
zeigt durch das Blinken von AUTO.
HINWEIS
Die Befehle „Frostschutz" und „Heizung aus" schalten
das Gebläse aus.
2302/A
TRP 120 S
Messung bezüglich Neutral
0 Volt
230 V
115 V (negativ)
115 V (positiv)
www.dimplex.eu
