Recover XLT
Direkte Rückgewinnung von Flüssigkeit und Dampf
®
RecoverXLT
Das ist darauf ausgelegt,
Kühlmittelflüssigkeit oder -dampf direkt aus dem System zu
ziehen und in einen Rückgewinnungszylinder zu leiten.
Die Rückgewinnung von Flüssigkeit wird bewerkstelligt,
indem das Gerät auf der Seite des zu wartenden Systems
angeschlossen wird, an der sich der Hochdruck-
Abflussanschluss (Flüssigkeitsanschluss) des Systems
befindet.
Für die Dampfrückgewinnung können die Schläuche an den
Absauganschluss (Niederdruck) des Systems angeschlossen
werden.
RecoverXLT
Da das
rückzugewinnen, ist es praktischer, erst sämtliche
Flüssigkeit rückzugewinnen, und dann den Dampf. Dadurch
wird der Arbeitsvorgang einfacher und schneller. Bitte
beziehen Sie sich auf die folgenden Anweisungen und das
oben abgebildete Diagramm:
1. Informieren Sie sich über die Art und Menge des
vorhandenen Kühlmittels, bevor Sie ein System warten.
2. Schalten Sie die Stromzufuhr zum zu wartenden
System ab. Den Auswahlknopf ausschalten.
3. Verbinden Sie Ihren Verteiler mit dem System, das
gewartet werden soll. Die Hochdruckseite muss mit
dem Anschluss für Flüssigkeiten verbunden werden
und die Niederdruckseite mit dem Anschluss für
Dampf, wie auch im Diagramm auf Seite 4 dargestellt.
4. Verbinden Sie den Anschluss Ihres Verteilers mit dem
1/4-Zoll-ABSAUGANSCHLUSS des
5. Ein Schlauch muss vom Rückgewinnungszylinder
(Flüssigkeitsseite) zum 1/4-Zoll-
ABFLUSSANSCHLUSS des
werden.
Hinweis: Stellen Sie sicher, dass die Schlauchenden
mit der Abstellvorrichtung an die Ansaug- und
Abflussanschlüsse des Rückgewinnungsgeräts

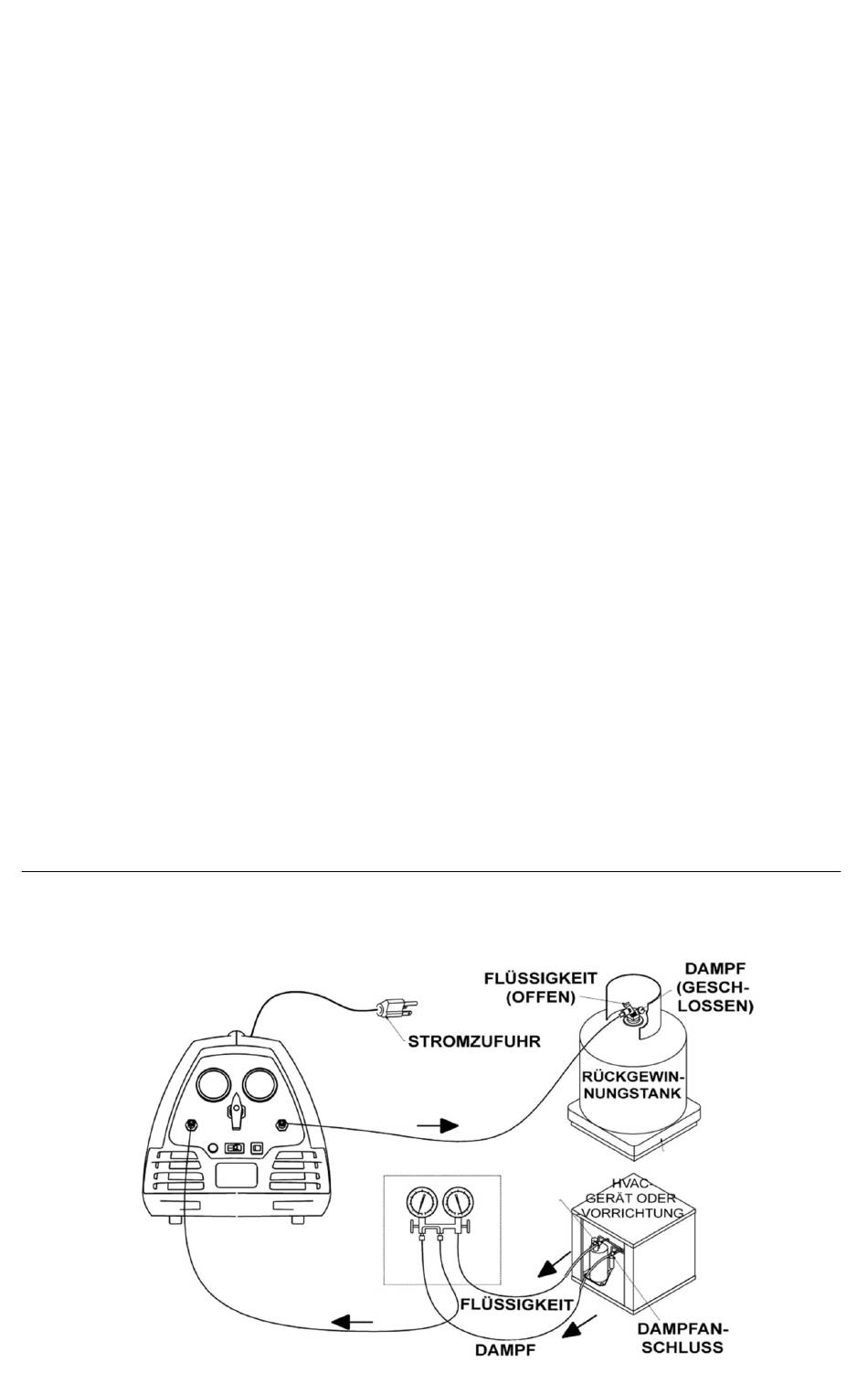

Diagramm zur Rückgewinnung von Flüssigkeit und Dampf
4
®
Betriebsanlei-
®
in der Lage ist, Flüssigkeit direkt
RecoverXLT
RecoverXLT
angeschlossen werden (beste Leistung wird mit 3/8-
Zoll-Schläuchen erzielt.)
6. Entfernen Sie nicht kondensierbares Material, das sich
in den Schläuchen befindet, bevor Sie Kühlmittel in
den Rückgewinnungszylinder rückgewinnen.
7. Öffnen Sie das Flüssigkeitsventil am
Rückgewinnungszylinder.
8. Starten Sie RecoverXLT
9. Drehen Sie das AUSWAHLVENTIL auf dem
RecoverXLT
FLÜSSIGKEITSGEWINNUNG oder
DAMPFGEWINNUNG.
10. Öffnen Sie das Arbeits- und entweder das Hochdruck-
oder Niederdruckventil am Verteiler. Denken Sie
daran: Es ist praktischer, erst das flüssige Kühlmittel
rückzugewinnen. Vorsicht: Das Manometer der
Niederdruckseite keinem Überdruck aussetzen.
11. Das
Rückgewinnungsprozess fort, bis ein angemessenes
Vakuum erreicht worden ist und beibehalten werden
kann. Dann schaltet der NIEDERDRUCKSCHALTER
das Gerät aus und die Anzeige steht auf
Rückgewinnung abgeschlossen.
12. Schalten Sie den Systemschalter aus. Zum Ausschalten
das Auswahlventil nach rechts auf AUS drehen.
Schalten Sie den Systemschalter an. Drehen Sie das
Auswahlventil auf SPÜLEN.
13. Wenn sich das Gerät erneut abschaltet und die Anzeige
auf Rückgewinnung abgeschlossen steht, sind der
®
.
Rückgewinnungs- und der Spülungszyklus
abgeschlossen.
Hinweis: Sollte das Gerät keine Rückgewinnung
®
durchführen, bitte den Leitfaden zur Fehlerbehebung
geführt
auf Seite 9 zu Rate ziehen. Die Verfahren bei einem
Neustart werden seitlich auf dem Gerät sowie im
Folgenden beschrieben.
®
mit dem Taster.
®
entweder auf
®
RecoverXLT
fährt mit dem
