- Seite 1 PSEN cs5.11 M12/8 Sensorik PSEN Bedienungsanleitung-1003421-DE-07...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Einlernen des Betätigers ....................... Montage ..........................Einsatz in Betriebshöhen größer 2000 m über NN ..............Justage ........................... Betrieb ............................ Normalbetrieb ........................... Fehleranzeige ........................... Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Funkzulassungen........................Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07... - Seite 4 Inhalt Bestelldaten ........................... Sicherheitsschalter ........................Betätiger ........................... Komplettsysteme ........................Zubehör ............................ EG-Konformitätserklärung ....................UKCA-Declaration of Conformity ..................Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07...
-
Seite 5: Einführung

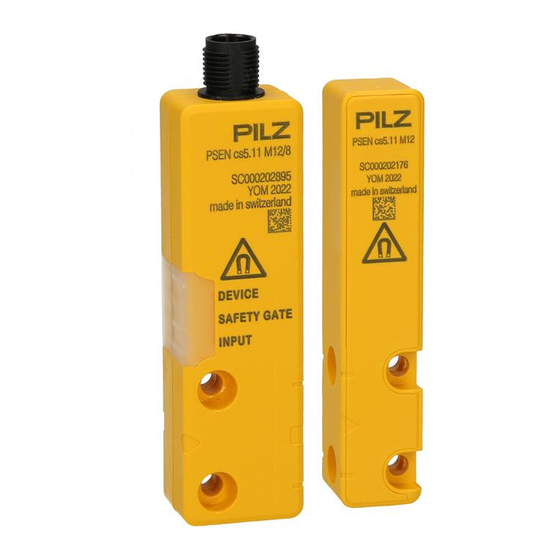

PSEN cs5.11 M12/8 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN cs5.11 M12/8 ab Version 2.0. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. -
Seite 6: Sicherheit
Das Produkt ist für die Anwendung in der Industrieumgebung bestimmt. Das Produkt kann bei Installation in anderen Umgebungen Funkstörungen verur- sachen. Ergreifen Sie bei der Installation in anderen Umgebungen Maßnah- men, um die für den jeweiligen Installationsort gültigen Normen und Richtli- nien bezüglich Funkstörungen einzuhalten. Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07... -
Seite 7: Sicherheitsvorschriften
Der Betreiber ist außerdem verpflichtet, nur Personen einzusetzen, die mit den grundlegenden Vorschriften zur Arbeitssicherheit und Unfallverhütung vertraut sind, den Abschnitt Sicherheit in dieser Beschreibung gelesen und verstanden haben und mit den für die spezielle Anwendung geltenden Grund- und Fachnormen vertraut sind. Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07... -
Seite 8: Gewährleistung Und Haftung
– Werden Ersatzbetätiger verwendet, so müssen diese montiert wer- den wie in Montage [ beschrieben. – Werden die ursprünglich montierten Betätiger durch Ersatzbetätiger ersetzt, so müssen die ursprünglich montierten Betätiger vor der Ent- sorgung zerstört werden. Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07... -
Seite 9: Gerätemerkmale
Markierungen [ 12]) – Markierung Rechteck Die garantierten sicheren Schaltabstände für die angegebenen Markierungen gelten nur bei senkrechter Anfahrt des Betätigers an den Schalter. Bei den anderen Anfahrtsrichtun- gen können die Schaltabstände teilweise wesentlich größer sein. Bedienungsanleitung PSEN cs5.11 M12/8 1003421-DE-07... -
Seite 10: Funktionsbeschreibung
Wird kein Feldbusmodul der SDD verwendet, wird der Diagnoseeingang Y1 nicht verwen- det. Meldeausgang/Diagnoseausgang Y32 im SDD-Betrieb Wird ein Feldbusmodul der SDD verwendet, wird der Meldeausgang/Diagnoseausgang Y32 für das Schreiben von Daten aktiviert. Bedienungsanleitung PSEN cs5.11 M12/8 | 10 1003421-DE-07... -
Seite 11: Safety Device Diagnostics
Mit Safety Device Diagnostics bestehen für das Feldbusmodul folgende Möglichkeiten der einfachen Verdrahtung: – Informationen werden über das Feldbusmodul direkt an das Netzwerk weitergegeben – Zuordnungen der Meldeausgänge zum Sensor sind durch die SDD automatisiert. Bedienungsanleitung PSEN cs5.11 M12/8 | 11 1003421-DE-07... -
Seite 12: Schaltabstände
Schaltabstände Ausrichtung des Betätigers Schaltabstände [1] Betätiger an Markierung Rechteck am Schalter ausgerichtet Gesicherter Schaltabstand: 8 mm Gesicherter Ausschaltabstand: 20 mm Typischer Schaltabstand: 11 mm Typischer Ausschaltabstand: 14 mm DEVICE SAFETY GATE INPUT Bedienungsanleitung PSEN cs5.11 M12/8 | 12 1003421-DE-07... - Seite 13 PSEN cs5.11 M12/8 Typischer Verlauf der Veränderung der Haltekraft mit zunehmendem Abstand vom Schalter zum Betätiger bei frontaler Annäherung Haltekraft (N) Abstand (mm) Abb.: Veränderung der Haltekraft für Abstände von 0-25 mm Bedienungsanleitung PSEN cs5.11 M12/8 | 13 1003421-DE-07...
-
Seite 14: Seiten- Und Höhenversatz
Betätiger an Markierung Rechteck am Schalter ausgerichtet -12 -8 -4 0 Legende [1] Hysterese [2] Typischer Schaltabstand S [3] Typischer Ausschaltabstand S [4] Versatz in mm [5] Schaltabstand in mm [6] Ansprechbereich [7] Ausrichtung der LED Bedienungsanleitung PSEN cs5.11 M12/8 | 14 1003421-DE-07... - Seite 15 8 4 0 8 4 0 Legende [1] Hysterese [2] Typischer Schaltabstand S [3] Typischer Ausschaltabstand S [4] Versatz in mm [5] Schaltabstand in mm [6] Ansprechbereich [7] Ausrichtung der LED [8] Markierung Rechteck Bedienungsanleitung PSEN cs5.11 M12/8 | 15 1003421-DE-07...
-
Seite 16: Verdrahtung
– müssen diese auf Querschlüsse überwacht werden (z. B. durch PSEN cs, PSEN ml, PSEN sg oder PSEN sl) oder – die Fehler an den Sicherheitseingängen, die durch Querschlüsse entstehen können, müssen durch geeignete Maßnahmen (z. B. Verdrahtung nach EN 60204‑1) ausge- schlossen werden. Bedienungsanleitung PSEN cs5.11 M12/8 | 16 1003421-DE-07... -
Seite 17: Anschluss An Auswertegeräte
Eingang Kanal 1 rosa 0 V UB blau Diagnoseeingang Die Aderfarbe gilt auch für die als Zubehör erhältlichen Kabel von Pilz. WICHTIG Die Eingänge S11 und S21 dürfen ausschließlich für die Reihenschaltung mit Pilz-Sensoren verwendet werden. Anschluss an Auswertegeräte Stellen Sie sicher, dass das ausgewählte Auswertegerät folgende Eigenschaft hat: OSSD-Signale werden 2-kanalig mit Plausibilitätsüberwachung ausgewertet... -
Seite 18: Einzelschaltung
PSEN cs5.11 M12/8 Einzelschaltung Anschlussschema Einzelschaltung ohne SDD Sicherheitsschalter Betätiger Auswertegerät FS: Failsafe Bedienungsanleitung PSEN cs5.11 M12/8 | 18 1003421-DE-07... - Seite 19 PSEN cs5.11 M12/8 Anschlussschema Einzelschaltung mit SDD 24 V Betätiger Sicherheitsschalter I1 (FS) I2 (FS) Auswertegerät Feldbusmodul FS: Failsafe Bedienungsanleitung PSEN cs5.11 M12/8 | 19 1003421-DE-07...
-
Seite 20: Reihenschaltung
– PSEN ix2 F4 code – PSEN ix2 F8 code – PSEN Y junction M8-M12/M12 PIGTAIL – PSEN Y junction M12-M12/M12 PIGTAIL – PSEN Y junction M12 SENSOR – PSEN Y junction M12 cable channel Bedienungsanleitung PSEN cs5.11 M12/8 | 20 1003421-DE-07... - Seite 21 An den Eingängen des Auswertegeräts (z. B. S11, S21 oder I1, I2) müssen wieder High- Signale liegen. Wiederholen Sie die Prüfung für jede Tür. Wenn die Eingangssignale nicht wie oben beschrieben reagieren, prüfen und korrigieren Sie die Verdrahtung und führen Sie den Test erneut durch. Bedienungsanleitung PSEN cs5.11 M12/8 | 21 1003421-DE-07...
- Seite 22 PSEN cs5.11 M12/8 Anschlussschema Reihenschaltung ohne SDD Betätiger Sicherheitsschalter 1 Steuerung Betätiger Sicherheitsschalter 2 Betätiger Sicherheitsschalter n Auswertegerät FS: Failsafe Bedienungsanleitung PSEN cs5.11 M12/8 | 22 1003421-DE-07...
- Seite 23 PSEN cs5.11 M12/8 Anschlussschema Reihenschaltung mit SDD 24 V Sicherheitsschalter Betätiger Betätiger Sicherheitsschalter Betätiger Sicherheitsschalter I1 (FS) I2 (FS) Auswertegerät Feldbusmodul FS: Failsafe ST: Standard Bedienungsanleitung PSEN cs5.11 M12/8 | 23 1003421-DE-07...
-
Seite 24: Anschluss An Pilz-Auswertegeräte
PSEN cs5.11 M12/8 Anschluss an Pilz-Auswertegeräte Der Sicherheitsschalter PSEN cs5.11 M12/8 kann beispielsweise an Auswertegeräte von Pilz angeschlossen werden. Geeignete Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung PNOZpower für Schutztürüberwachung PNOZsigma für Schutztürüberwachung PNOZ X für Schutztürüberwachung PNOZmulti für Schutztürüberwachung Konfigurieren Sie den Sicherheitsschalter im PNOZmulti Configurator mit Schaltertyp 3. -
Seite 25: Einlernen Des Betätigers
PSEN cs5.11 M12/8 PNOZmulti PSENcode Feldbusmodul PNOZmulti PSENcode Ohne SDD Mit SDD Einlernen des Betätigers Es wird jeder zugelassene Betätiger (siehe Bestimmungsgemäße Verwendung) von Pilz er- kannt, sobald er in den Ansprechbereich gebracht wird. Bedienungsanleitung PSEN cs5.11 M12/8 | 25 1003421-DE-07... -
Seite 26: Montage
Berücksichtigen Sie bei der Montage die Anforderungen aus der EN ISO 14119. Stellen Sie sicher, dass Sicherheitsschalter und Betätiger nicht als Anschlag benutzt wer- den können. Zur einfacheren Montage können Montagewinkel (siehe Bestelldaten Zubehör [ 38]) benutzt werden. Bedienungsanleitung PSEN cs5.11 M12/8 | 26 1003421-DE-07... - Seite 27 Abb.: Verschlüsse [1]: 4 Verschlüsse für Betätiger [2]: 2 Verschlüsse für Betätiger [3]: 2 Verschlüsse für Betätiger [4]: 2 Verschlüsse für Schalter und 2 Verschlüsse für Betätiger Abb.: Einsetzen der Schraubenabdeckung [4] am Schalter Bedienungsanleitung PSEN cs5.11 M12/8 | 27 1003421-DE-07...
-
Seite 28: Einsatz In Betriebshöhen Größer 2000 M Über Nn
7. Richten Sie den Betätiger aus und ziehen Sie die Schrauben an. Einsatz in Betriebshöhen größer 2000 m über NN Beachten Sie beim Einsatz des PSEN cs5.11 M12/8 die verringerte max. Umgebungs- temperatur von +60 °C in einer Höhe von 2000 m bis 4000 m. -
Seite 29: Betrieb
LED blitzt (50 ms an, 950 ms aus) Normalbetrieb LED-Status Schalterstatus Device Betriebsbereit grün Safety Gate Betätiger befindet sich im Ansprechbereich gelb Betätiger befindet sich nicht im Ansprechbereich Input Beide Sicherheitseingänge sind High gelb Beide Sicherheitseingänge sind Low Bedienungsanleitung PSEN cs5.11 M12/8 | 29 1003421-DE-07... -
Seite 30: Fehleranzeige
Spannung aus und wieder ein. Anzeige nicht Falscher Betätiger Verwenden Sie einen ge- maßgebend eigneten Betätiger von Pilz. grün gelb Schalter startet Tauschen Sie den Schal- nicht ter aus. gelb gelb Bedienungsanleitung PSEN cs5.11 M12/8 | 30 1003421-DE-07... -
Seite 31: Abmessungen In Mm
PSEN cs5.11 M12/8 Abmessungen in mm Sicherheitsschalter DEVICE SAFETY GATE INPUT 26,4 Bedienungsanleitung PSEN cs5.11 M12/8 | 31 1003421-DE-07... - Seite 32 PSEN cs5.11 M12/8 Betätiger Legende: [1] Markierung Rechteck [2] Markierung Dreieck [3] LEDs [4] Markierung Halbkreis Bedienungsanleitung PSEN cs5.11 M12/8 | 32 1003421-DE-07...
-
Seite 33: Technische Daten
Potenzialtrennung zu System - Spannung nein Kurzschlussfest Reststrom an Ausgängen 400 µA Spannungsabfall an OSSDs Bedingter Bemessungskurzschlussstrom 100 A Kleinster Betriebsstrom 2 mA Gebrauchskategorie nach EN 60947-1 DC-12 Zeiten Max. Testimpulsdauer Sicherheitsausgänge 150 µs Bedienungsanleitung PSEN cs5.11 M12/8 | 33 1003421-DE-07... - Seite 34 EN 60947-5-2 Frequenz 10 - 55 Hz Amplitude 1 mm Schockbeanspruchung nach Norm EN 60947-5-2 Beschleunigung Dauer 11 ms Luft- und Kriechstrecken Überspannungskategorie Verschmutzungsgrad Bemessungsisolationsspannung 75 V Bemessungsstoßspannungsfestigkeit 1 kV Schutzart Gehäuse IP66, IP67 Bedienungsanleitung PSEN cs5.11 M12/8 | 34 1003421-DE-07...
- Seite 35 19 mm Abmessungen Betätiger Höhe 18 mm Breite 90 mm Tiefe 19 mm Gewicht Sicherheitsschalter 75 g Gewicht Betätiger 60 g Gewicht 135 g Bei Normenangaben ohne Datum gelten die 2015-11 neuesten Ausgabestände. Bedienungsanleitung PSEN cs5.11 M12/8 | 35 1003421-DE-07...
-
Seite 36: Sicherheitstechnische Kenndaten
INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PSEN cs5.11 M12/8 | 36 1003421-DE-07... -
Seite 37: Ergänzende Daten
2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. -
Seite 38: Zubehör
Kabel 540322 Buchse 540323 10 m 540324 30 m 540325 PSEN cable M12-8sf gerade, M12, 8-polig, gerade, M12, 8-polig, 540340 M12-8sm Buchse Stift 540341 10 m 540342 20 m 540343 30 m 540344 Bedienungsanleitung PSEN cs5.11 M12/8 | 38 1003421-DE-07... - Seite 39 SDD ES ETH Feldbusmodul Modbus/ Federkraftklemme 540130 TCP für Safety Device Dia- gnostics SDD ES Profibus Feldbusmodul Profibus für Federkraftklemme 540132 Safety Device Diagnostics SDD ES Profinet Feldbusmodul Profinet für Federkraftklemme 540138 Safety Device Diagnostics Bedienungsanleitung PSEN cs5.11 M12/8 | 39 1003421-DE-07...
-
Seite 40: Eg-Konformitätserklärung
2006/42/EG über Maschinen 2014/53/EG über Funkanlagen Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regulations 2008... -
Seite 41: Rückseite
Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
