IMMAX NEO SMART CONTROLLER DIMMBAR V5
2-TASTEN-ZIGBEE 3.0
TECHNISCHE PARAMETER:
Hinweis: mit dem Anschluss des Neutralleiters unter der Taste
Kommunikationsprotokoll: ZigBee 3.0
Frequenz: 2400 MHz ~ 2483,5 MHz
Maximale HF-Ausgangsleistung: ZigBee: 10 dBm - max. 19 dBm
Zigbee-Repeater: Nein
Netzwerk-Standby-Leistung (Pnet): 0,4 W
Eingangsleistung: AC 120 - 240 50 Hz / 60 Hz
Lastbereich: 2x 100W
Thermosicherung, Überhitzungsschutz: Ja
Stromabsicherung, Schutz gegen Überspannung und Überlastung: Ja
Funkreichweite: 30 m bei freier Sicht, 10 m innerhalb geschlossener Ortschaften
Betriebstemperatur: -10 °C bis 40 °C.
Betriebsfeuchtigkeit: 20 % - 80 %.
Abmessungen: 46 x 46 x 18 mm (ohne Halterung)
Schutzart: IP20
SICHERHEITSHINWEIS
Die Nichtbeachtung der Empfehlungen kann gefährlich sein oder dazu führen, dass Sie
gegen das Gesetz verstoßen.
Der Hersteller, Importeur, Vertreiber oder Händler haftet nicht für Verluste oder Schäden,
die sich aus der Nichtbeachtung der Anweisungen in diesem Handbuch ergeben.
1. Stromschlaggefahr. Der Hauptschalter oder die Sicherung muss während der Installa-
tion ausgeschaltet sein.
2. Nur ein konzessionierter Elektriker darf das Gerät installieren.
3. Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf.
4. Das Gerät muss fern von Wasser, übermäßiger Feuchtigkeit oder Hitze aufgestellt
werden.
5. Installieren Sie das Gerät nicht in der Nähe einer Quelle starker elektromagnetischer
Strahlung. Es können Störungen und Fehlfunktionen auftreten.
6. Versuchen Sie nicht, das Gerät zu reparieren, zu modifizieren oder zu zerlegen. Dies
kann zu Stromschlägen und daraus resultierenden Sach- und Geräteschäden führen.

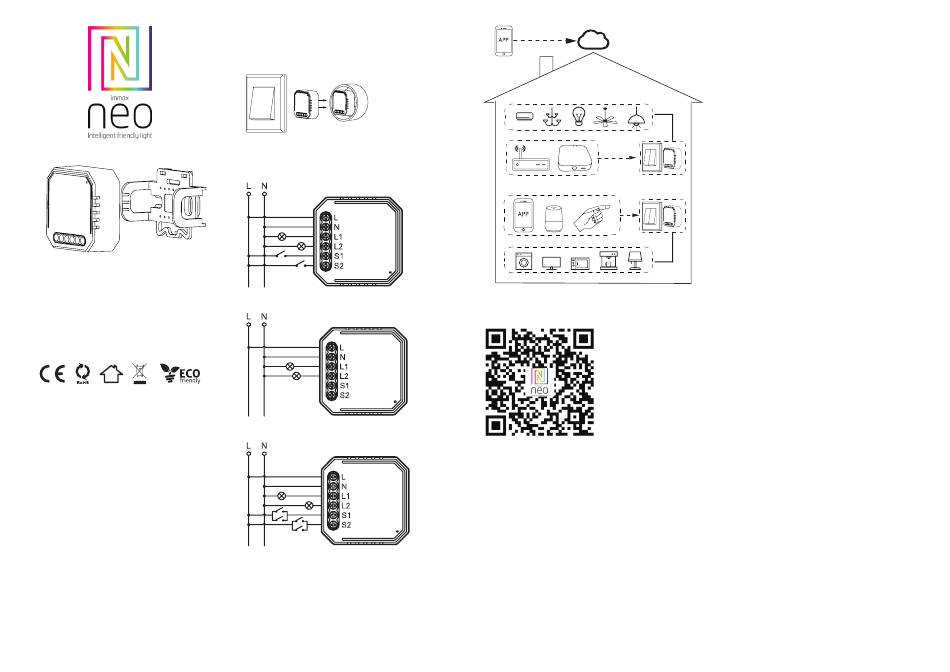

INSTALLATIONS- UND SCHALTPLAN
Der dimmbare V5-Controller ermöglicht dem Endbenutzer den Zugriff auf eine manuelle
Steuerfunktion zum Ein-/Ausschalten oder Einstellen der Lichtstärke durch Drücken eines
Druckknopfschalters.
Kurzdruck <1s - permanente Ein-/Aus-Funktion
Langes Loslassen >1s – Einstellung der Beleuchtungsintensität
Ein Schalter
Kein Schalter
Doppelschalter
Kommentar:
1) Einstellungen in der Anwendung oder manuelle Einstellungen des Tasters können sich
gegenseitig überschreiben, die letzte Einstellung bleibt im Speicher des Controllers.
2) App-Steuerung wird mit manuellen Einstellungen synchronisiert.
3) Die Klemmen S können unbeschaltet bleiben, es sei denn, es ist eine manuelle Bedi-
enung über den Druckknopfschalter erforderlich.
- Schalten Sie vor der Installation die Stromversorgung aus
- Schließen Sie die Drähte gemäß dem Diagramm an
- Setzen Sie das Modul wieder in die Anschlussbox ein
- Schalten Sie die Stromversorgung ein und fahren Sie mit der Installation des Geräts in
der Immax NEO PRO-Anwendung fort
STEUERN SIE IHR ZUHAUSE VON ÜBERALL:
IMMAX NEO PRO APP HERUNTERLADEN UND REGISTRIEREN
Scannen Sie den QR-Code, um die Immax NEO PRO-App herunterzuladen
Oder suchen und installieren Sie die Immax NEO PRO App im App Store oder bei Google
Play.
- Starten Sie die Immax NEO PRO App und klicken Sie auf „Registrieren", um Ihr eigenes
Konto zu erstellen.
- Wenn Sie Ihre Registrierung abgeschlossen haben, melden Sie sich bei Ihrem Konto an.
KOPPELN DES PRODUKTS MIT DER ANWENDUNG
Vorbereitung: Stellen Sie sicher, dass sowohl Ihr Handy als auch das Smart Gate Immax
NEO PRO eine Internetverbindung haben.
Schalten Sie das Immax NEO-Produkt ein, die LED sollte schnell blinken. Wenn nicht,
setzen Sie das Gerät zurück. Öffnen Sie die Immax NEO PRO App, klicken Sie auf das
Symbol „Raum". Klicken Sie dann auf das „+"-Symbol, um ein neues Gerät hinzuzufügen.
Wählen Sie in der linken Spalte die Kategorie Immax NEO aus. Wählen Sie das Gerät
aus den angebotenen Produkten aus. Wählen Sie das Smart Gateway aus, mit dem Sie
dieses Gerät koppeln möchten (Hinweis: Dies ist erforderlich, wenn Sie mehr als ein Smart
Gateway haben
Immax NEO PRO). Klicken Sie auf das Symbol „Nächster Schritt". Vergewissern Sie sich,
dass die LED blinkt. Klicken Sie auf das Symbol „Nächster Schritt". Warten Sie, bis das
Gerät ordnungsgemäß mit dem Immax NEO PRO Smart Gate gekoppelt ist. Geben Sie
den Namen des Geräts ein. Wählen Sie den Raum aus, in dem sich das Gerät befinden
soll. Klicken Sie auf „Fertig".
SETZEN SIE DAS GERÄT ZURÜCK
- Drücken Sie länger als 10 Sekunden auf die Taste am Controller. Die LED beginnt schnell
zu blinken oder es ertönt ein Warnton – das Gerät wurde zurückgesetzt
- Schalten Sie das Gerät 5 Mal mit dem Wandschalter aus und wieder ein. Der Abstand
zwischen Aus- und Einschalten sollte 1-2 Sekunden betragen. Nach 5 Einschaltvorgän-
gen beginnt die LED schnell zu blinken oder es ertönt ein Warnton – das Gerät ist
zurückgesetzt.
SICHERHEITSINFORMATION
WARNUNG: Außerhalb der Reichweite von Kindern aufbewahren. Dieses Produkt enthält
Kleinteile, die beim Verschlucken Erstickungsgefahr oder Verletzungen verursachen
können.
WARNUNG: Jede Batterie kann schädliche Chemikalien freisetzen, die Haut, Kleidung
oder den Bereich, in dem die Batterie gelagert wird, schädigen können. Um Verletzungs-
gefahren zu vermeiden, lassen Sie keine Substanzen aus dem Akku mit Ihren Augen oder
Ihrer Haut in Berührung kommen. Jede Batterie kann brechen oder sogar explodieren,
wenn sie Feuer oder anderen Formen übermäßiger Hitze ausgesetzt wird. Vorsicht beim
Umgang mit Batterien. Treffen Sie die folgenden Vorsichtsmaßnahmen, um das Verletzu-
ngsrisiko durch falsche Handhabung von Batterien zu verringern:
- Verwenden Sie keine Batterien unterschiedlicher Marken und Typen im selben Gerät
- Tauschen Sie beim Batteriewechsel immer alle Batterien im Gerät aus
- Verwenden Sie keine wiederaufladbaren oder wiederverwendbaren Batterien.
- Erlauben Sie Kindern nicht, Batterien ohne Aufsicht einzulegen.
- Befolgen Sie die Anweisungen des Batterieherstellers zur ordnungsgemäßen Hand-
habung und Entsorgung der Batterie.
HINWEIS: Das Produkt und die Batterie sollten in einem Recyclingzentrum entsorgt
werden. Nicht mit dem normalen Hausmüll entsorgen.
ACHTUNG: Um die sichere Verwendung des Produkts zu gewährleisten, ist es erforder-
lich, Kabel gemäß den geltenden Vorschriften an den Installationsort zu bringen. Die
Installation darf nur von einer Person mit entsprechender Qualifikation im Elektrobereich
durchgeführt werden. Während der Montage oder wenn ein Defekt festgestellt wird,
muss das Netzkabel immer aus der Steckdose gezogen werden (bei direktem Anschluss
muss der entsprechende Schutzschalter ausgeschaltet sein). Eine unsachgemäße Installa-
tion kann zu Produktschäden und Verletzungen führen.
WARNUNG: Zerlegen Sie das Produkt nicht, Stromschlaggefahr.
ACHTUNG: Verwenden Sie nur das mit dem Produkt gelieferte Original-Netzteil. Betrei-
ben Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. WARNUNG:
Befolgen Sie die Anweisungen im beigefügten Handbuch.
INSTANDHALTUNG
Schützen Sie die Ausrüstung vor Kontamination und Verschmutzung. Wischen Sie das
Gerät mit einem weichen Tuch ab, verwenden Sie kein raues oder grobkörniges Material.
Verwenden Sie KEINE Lösungsmittel oder andere aggressive Reinigungsmittel oder
Chemikalien.
