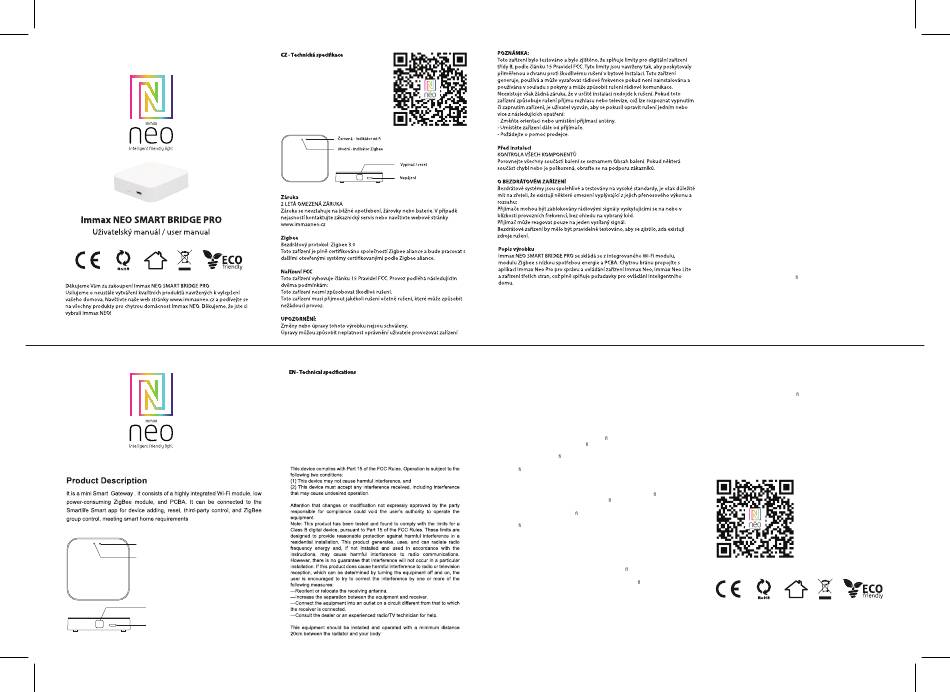

IMMAX NEO SMART BRIDGE PRO Gebrauchsanleitung

Funkce podporující zabezpečovací logiku: Ano
Barva: bílá
Protokol: ZigBee 3.0, Wi-Fi, ; BLE5.0
Frekvence: 2400MHz~2483.5MHz
Maximální RF výstupní výkon: WiFi/BLE: 11dBm
ZigBee:10dBm - max 11dBm
Vstupní napětí zdroje: AC 230V 50-60Hz
Vstupní napětí chytré brány: 5V 1A
Pracovní napětí: 1,8 - 3,3V
Rozměry: 15 x 60 x 60 mm
Váha: 33g
Features supporting security logic: Yes
Color: white
Protocol: ZigBee 3.0, Wi-Fi, ; BLE5.0
Frequency: 2400MHz~2483.5MHz
Maximum RF output power: WiFi/BLE: 11dBm
ZigBee: 10dBm - max 11dBm
Source input voltage: AC 230V 50-60Hz
Smart gate input voltage: 5V 1A
Working voltage: 1.8 - 3.3V
Dimensions: 15 x 60 x 60 mm
Weight: 33g
Red
Wi-Fi status indicator
Blue
Zigbee/Bluetooth status indicator
Switch/Reset key
Power jack
Application installation and commissioning
Step1: Download&Registration
Scan the QC Code to download " Smart Life" APP. Or Search"Smart Life"in Apple store or
Google Play to install the APP. Open the " Smart Life" APP, tap "Register"to get an account
with your phone number or E-mail.
Sign in the APP.
Step2: Add Decices in Easy Mode ( Recommend )
Make sure your product is powered on
Make sure your mobile phone is connected to your Wi-Fi
Press the power button until the indicator begin to ash quickly (about 2timers/secon-
d),this means the device is already for con guration
Open your " Smart Life" APP, tap "+" on the top right of the APP
Select Device Type, tap " con rm indicator rapidly blink". It will fetch the password of the
Wi-Fi network your mobile phone connected.
Tap "Con rm" to connect to the device, when it appears " successfully add 1device", then
the connection is completed and your devices is listed in your APP list.
Add Devices in AP Mode (If failed in Easy Mode,user could use AP mode)
Press the power button for more that 5seconds until the indicator begin to ash quickly,
then press it for another 5seconds until the indicator ash slowly.
Tap "+" on the top right of the APP,Select Device Type
Tap " AP Mode " on the top right, " con rm indicator slowly blink". It will fetch the password
of the Wi-Fi network your mobile phone connected.
Tap "Con rm" and "connect now"to go to the WLAN setting interface in your mobile
phone. Select the Wi-Fi network named " Smart Life_xxx" to connect it.
Return to the " Smart Life" APP, the connection will start automatically
When it appears " successfully add 1device", then the connection is completed and your
devices is listed in your APP list.
How to reset the device (put it into pairing mode)?
1. Press the reset button for 5 seconds until the LED indicator ashes quickly. The device is
switched to basic pairing mode.
2. Press the reset button again for 5 seconds until the LED indicator ashes slowly. The
device switches to AP mode.
Instalace aplikace a zprovoznění
Krok 1: Stáhnutí aplikace a registrace
Naskenujte kód QR kód a stáhněte si aplikaci Immax NEO PRO. Nebo v App Store či Google
Play vyhledejte a nainstalujte aplikaci Immax NEO PRO.
Spusťte aplikaci Immax NEO PRO a klepněte na „Registrovat" a založte se vlastní účet
pomocí telefonního čísla nebo e-mailu. Pokud máte registraci hotovou, přihlaste se pod
svůj účet.
Krok 2.1: Přidání zařízení ve zjednodušeném postupu (doporučeno)
Ujistěte se, že je váš produkt Immax NEO zapnutý Ujistěte se, že je váš mobilní telefon
připojen k Wi-Fi (zařízení podporuje pouze 2,4GHz Wi-Fi síť).
Ujistěte se, že se zařízení nachází v párovacím módu. Otevřete aplikaci Immax NEO PRO a
klikněte na „+" v pravém horním rohu aplikace. Vyberte typ zařízení které chcete přidat,
potvrďte že „LED kontrolka rychle bliká". Zadejte
heslo k Wi-Fi síti, ke které je připojen váš mobilní telefon. Potvrďte zadané heslo a vyčkejte
na přidání zařízení. Poté by se mělo zařízení zobrazit v seznamu produktů.
Krok 2.2: Přidání zařízení v AP módu
Klikněte na „+" v pravém horním rohu aplikace a vyberte možnost správný typ zařízení.
Klepněte na „AP mód" vpravo nahoře a potvrďte že LED indikátor pomalu bliká. Zadejte
heslo k Wi-Fi síti, ke které je připojen váš mobilní telefon.
Potvrďte zadané heslo a poté přejděte k připojení k Wi-Fi hotspotu v mobilním telefonu.
Vyberte Wi-Fi síť s názvem „Smart Life_xxx" a připojte se. Vraťte se do aplikace „Smart Life",
připojení se poté automaticky spustí.
Vyčkejte na přidání zařízení. Poté by se mělo zařízení zobrazit v seznamu produktů.
Jak resetovat zařízení (uvést do párovacího módu)?
1. Stiskněte resetovací tlačítko po dobu 5 vteřin, dokud LED indikátor nebliká rychle.
Zařízení je přepnuto do základního párovacího režimu.
2. Stiskněte znovu tlačítko reset po dobu 5 vteřin, dokud LED indikátor nebliká pomalu.
Zařízení se přepne do režimu AP.
Stav LED diod
Červená LED dioda (WiFi)
Svítí – zařízení je připojené k WiFi síti
Bliká – zařízení se připojuje k WiFi síti
Nesvítí – informace o WiFi síti jsou nakon gurovány, ale nelze se připojit
Modrá LED dioda (Zigbee/Bluetooth)
Bliká – zařízení se můžou připojit k chytré bráně
Svítí – Zigbee/Bluetooth připojení je aktivní
Nesvítí - Zigbee/Bluetooth připojení není aktivní
Výrobce a dovozce: IMMAX, Pohoří 703, 742 85 Vřesina, EU
www.immax.cz
Vyrobeno v P.R.C.
LED status
Red LED (WiFi)
On - the device is connected to a WiFi network
Flashing - device is connecting to WiFi network
Not lit - WiFi network information is con gured but cannot connect
Blue LED (Zigbee/Bluetooth)
Flashing - devices can connect to the smart gateway
On - Zigbee/Bluetooth connection is active
Not lit - Zigbee/Bluetooth connection is not active
Výrobce a dovozce: IMMAX, Pohoří 703, 742 85 Vřesina, EU
www.immax.cz
Vyrobeno v P.R.C.
