Software-Bedienung

Oszilloskop mit dem PC verbinden

• Nehmen Sie das beiliegende USB-Kabel zur Hand und stecken den Mini-USB-Stecker in die USB-Buchse ⑤ des Oszillo-
skops und das andere Ende des USB-Kabels in einen freien USB-Steckplatz Ihres PC's.

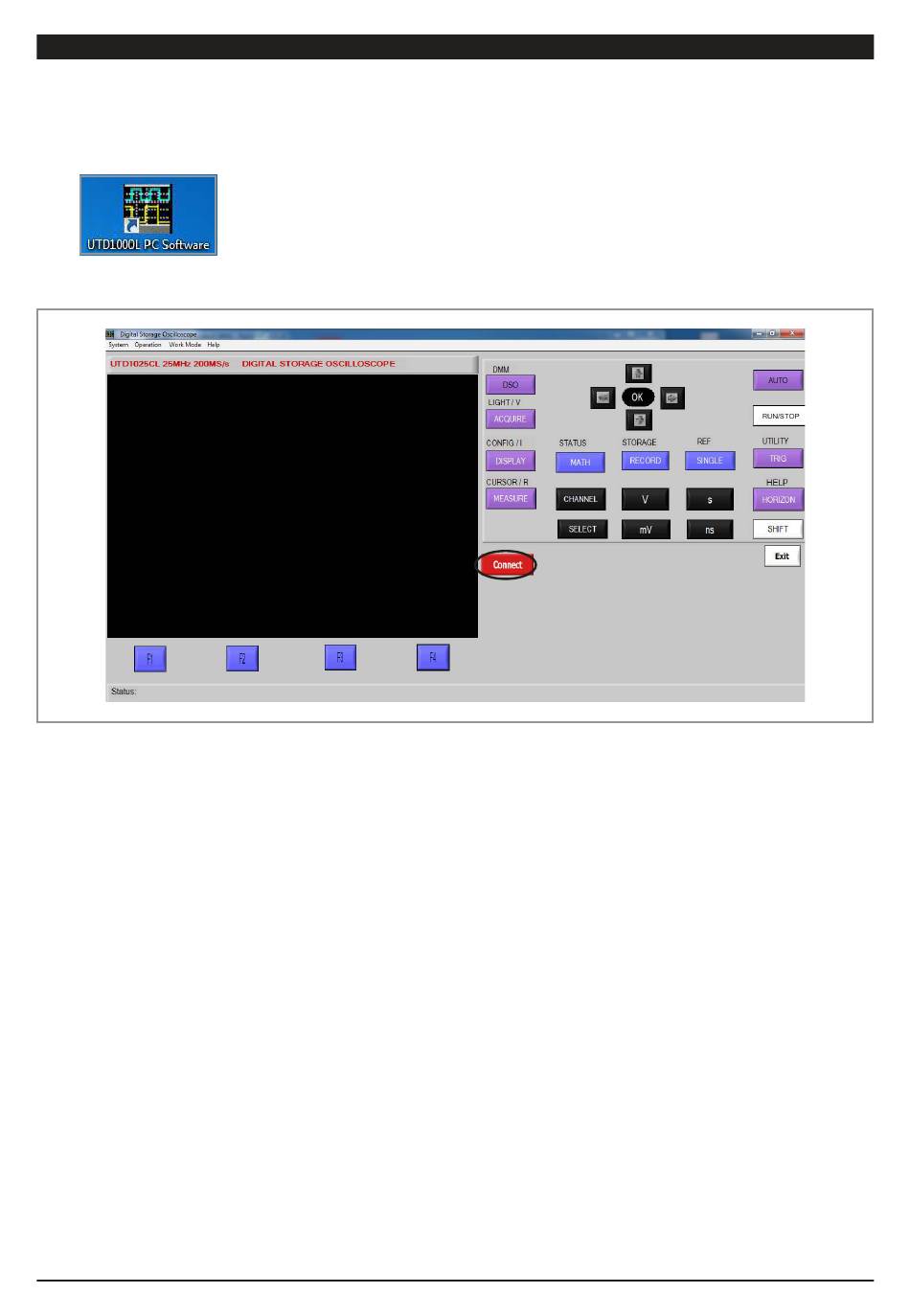

• Doppelklicken Sie auf das neu erstellte Desktop-Icon der Software:
Klicken Sie anschließend auf Connect , um das Oszilloskop mit dem PC zu verbinden.
•
• Nun wird das Display vom Oszilloskop 1:1 übernommen und Sie können alle Funktionen auf gleicher Art und Weiße
mit den Bedienelementen des Oszilloskops steuern.
• Bitte beachten Sie, dass Sie während der Verbindung keine Tasten am Gerät selber drücken können.
Menüleiste
System
• Save Face: Displayanzeige als bmp-Datei abspeichern.
• Save Wave: Displayanzeige als wfm-Datei abspeichern.
• Exit: Software beenden.
Operation
• Software Update: Software-Aktualisierung über eine upp-Datei durchführen.
• Bitmap Export: Intern gespeicherte Screenshots (bmp-Datei) exportieren.
• Wave Export: Intern gespeicherte Messgraphen (wfm-Datei) exportieren.
• Recorded Wave Export: Intern gespeicherte Aufnahmen (rec-Datei) exportieren.
Work Mode
• Face Mode: Echtzeit-Darstellung des Displays.
• Wave Mode: Wave-Modus für verzögerungsfreie Messungen, jedoch ohne Zusatzfunktionen.
• Recorded Wave Display: Gespeicherte Aufnahme eines Messgraphen (rec-Datei) öffnen und abspielen.
• Wave Analyze: Gespeicherten Messgraphen (wfm-Datei) öffnen.
Achtung: Um Recorded Wave Display und Wave Analyze zu aktivieren, müssen Sie auf Disconnect gehen.
Um das Gerät wieder zu verbinden, müssen sie wieder in den Face Mode bzw. Wave Mode gehen.
26
