Oszilloskop

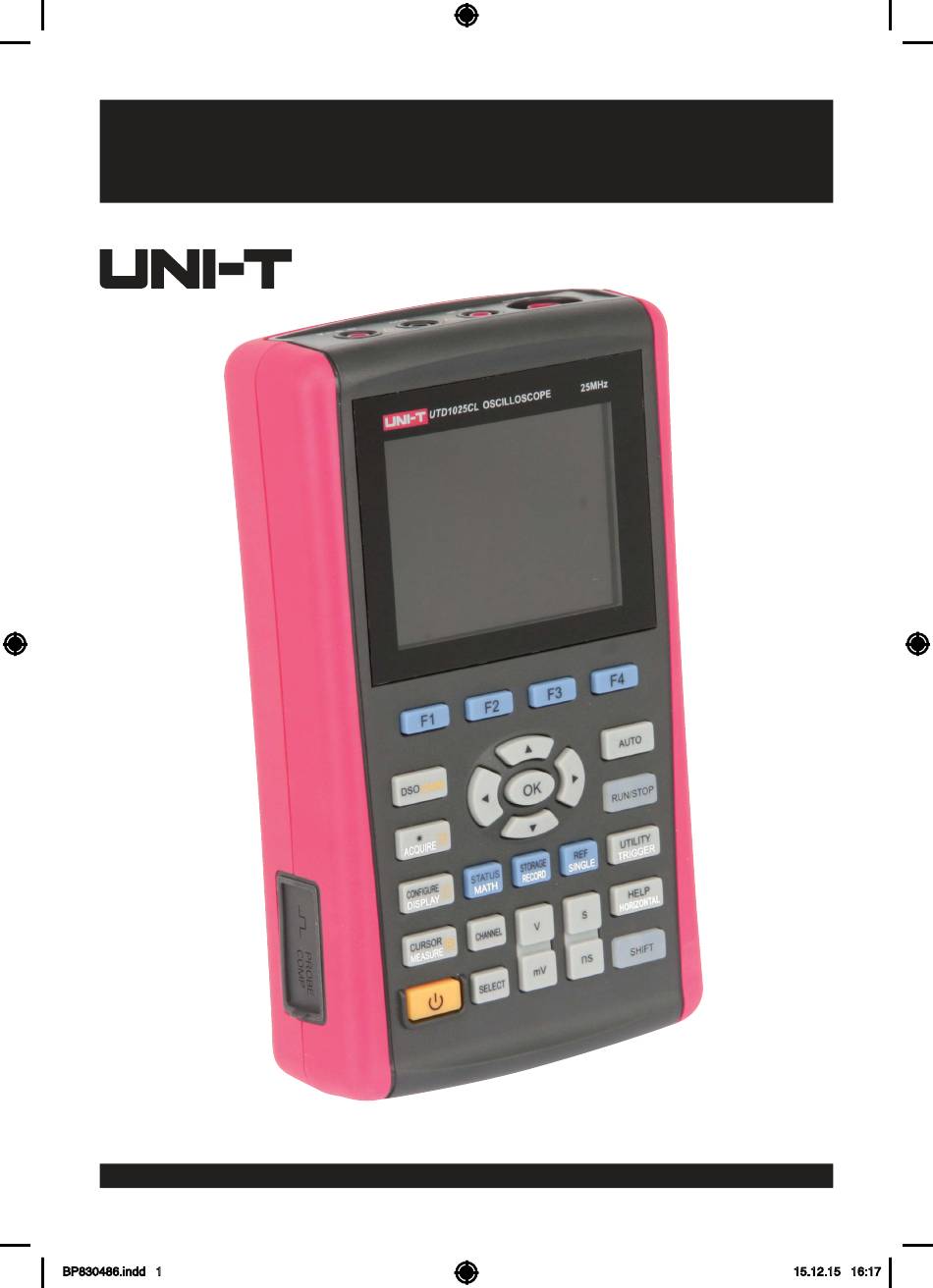

Best.Nr. 830 486
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
BP830486.indd 1
UNI-T UTD1025CL
®
Stand 15.12.2015, rtu/aru
15.12.15 16:17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für UNI-T UTD1025CL
Inhaltszusammenfassung für UNI-T UTD1025CL
- Seite 1 Oszilloskop UNI-T UTD1025CL Best.Nr. 830 486 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. ® Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de Stand 15.12.2015, rtu/aru BP830486.indd 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme Sicherheitshinweise Multimeter-Messung und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- Vor der Messung halb diese Bedienungsanleitung zum Nachlesen auf! Bestimmungsgemäße Verwendung Während der Messung • Führen Sie keine Messungen durch, wenn die Messleitungen oder der Tastkopf bzw. -
Seite 3: Symbolerklärung
Bedienelemente Zu Ihrer Information Anschlüsse Messkategorien nach IEC/EN 61010-1: Zähler Verteilung Stromkreise werden in Messkategorien CAT I bis CAT IV unterteilt, diese geben an, in welchen Anwendungsberei- Multimeteranschlüsse: chen das Messgerät eingesetzt werden darf. Der Schutz Positiver Eingang für Spannungs-, Widerstands-, Dioden/ ①... -
Seite 4: Tasten
❶ F1 ... F4 Auswahl der Menü-Unterpunkte & ～ Links/Rechts: Horizontalverschiebung, Werte im Menü einstellen Tasten ❷ Oben/Unten: Vertikalverschiebung, Trigger-/Cursorverschiebung OK: Menü beenden/Menü wieder aufrufen ～ ～ SHIFT + OK: Screenshot durchführen (siehe Seite 15, Screenshots speichern) ～ Wechsel zwischen Oszilloskop- und Multimetermessung ❸... -
Seite 5: Display
Display Inbetriebnahme Vor der Messung • Kontrollieren Sie vor Beginn aller Messungen immer erst das Messgerät und alle Zusatzteile. • Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett usw.) und Defekte. • Schauen Sie nach, ob die Messleitung brüchig oder die Isolierung beschädigt ist, ersetzen Sie die Mess- leitung umgehend, wenn dies der Fall ist! •... -
Seite 6: Oszilloskop-Messung
Oszilloskop-Messung Horizontal-Menü Drücken Sie die Taste, um ins Horizontal-Menü zu gelangen. Menübedienung Folgende Einstellungen sind wählbar: • Mit den Tasten F1...F4 können Sie die Menüpunkte ändern. • Mit der Taste OK verlassen Sie das Menü bzw. rufen das Menü wieder auf. press Window (F1) •... -
Seite 7: Cursor-Messung
Trigger-Menü Cursor-Messung Um in das Trigger-Menü zu gelangen, drücken Sie die Taste. Folgende Einstellungen sind nun wählbar: Die Cursor-Messung bietet die Möglichkeit mit zwei Linien den Graphen abzufahren und Messwerte an zwei bestimmten Punkten und die Unterschiede zu ermitteln. Type (F1) press Drücken sie die Taste und danach die... -
Seite 8: Fft-Funktion
When (F3) Speicherfunktionen • <: Das Signal wird getriggert, wenn die Pulsweite kleiner als die eingestellte Zeit ist. Record-Menü • >: Das Signal wird getriggert, wenn die Pulsweite größer als die eingestellte Zeit ist. Mit dieser Option können Sie einen Messverlauf aufnehmen und abspeichern. •... -
Seite 9: Systemeinstellungen
Multimeter-Messung Systemeinstellungen Display-Einstellungen Vor der Messung • Kontrollieren Sie vor Beginn der Messungen immer erst das Messgerät und alle Zusatzteile. Drücken Sie die Taste, um die Display-Einstellungen abzurufen: • Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. Format (F1): YT (Bei diesem Modell unrelevant). -
Seite 10: Widerstandsmessung
Widerstandsmessung Durchgangsprüfung • Stecken Sie die schwarze Messleitung in die COM-Buchse ② und die rote Messleitung in die V-Buchse ①. • Stecken Sie die schwarze Messleitung in die COM-Buchse ② und die rote Messleitung in die V-Buchse ①. • Drücken Sie die Taste, um zur Widerstandmessung zu gelangen. -
Seite 11: Gleich- Und Wechselstrommessung
～ ～ ～ “ ” Relativwertmessung Data Hold ～ “ ” Diese Funktion dient zur Ermittlung von Relativwerten bei der Kondensatormessung. Dabei wird der momentane Messwert Mit dieser Funktion halten Sie den momentanen Messwert fest. ～ auf 0 gesetzt und gespeichert. Es lassen sich somit bequem Messwertänderungen ablesen. “... -
Seite 12: Software-Installation
Legen Sie die beiliegende Software-CD in das Laufwerk Ihres PC's ein. • Klicken Sie auf Ordner öffnen, um Dateien anzuzeigen . • Öffnen Sie den Ordner UTD1025CL Oscilloscope Communication Control Software . • Jetzt muss der Installationspfad festgelegt werden. •... -
Seite 13: Treiber-Installation
• Klicken Sie abschließend auf Finish , um die Installation zu beenden. • Klicken Sie auf Automatisch nach aktueller Treibersoftware suchen . • Danach kommt eine Warnmeldung. Klicken Sie einfach auf Diese Treibersoftware trotzdem installieren . Treiber-Installation • Nehmen Sie das beiligende USB-Kabel zur Hand und stecken den Mini-USB-Stecker in die USB-Buchse ⑥ des Os- zilloskops und das andere Ende des USB-Kabels in einen freien USB-Steckplatz Ihres PC's. -
Seite 14: Software-Bedienung
Software-Bedienung Pfl ege und Wartung Reinigung Oszilloskop mit dem PC verbinden • Nehmen Sie das beiliegende USB-Kabel zur Hand und stecken den Mini-USB-Stecker in die USB-Buchse ⑥ des Os- Achtung: Trennen Sie das Gerät vor der Reinigung komplett vom Strom! zilloskops und das andere Ende des USB-Kabels in einen freien USB-Steckplatz Ihres PC's. -
Seite 15: Oszilloskop-Messung
Oszilloskop-Messung Multimeter-Messung Problem Mögliche Ursache Lösung Problem Mögliche Ursache Lösung Signal verzerrt Tastkopf nicht richtig kompensiert Tastkopf kompensieren (siehe Seite Keine Messwertanzeige bei der Multi- Messleitungen in die falschen Buch- Auf Belegung der Messleitungen 9, Tastkopf kompensieren) metermessung sen eingesteckt achten Rechtecksignal verzerrt Coupling auf AC gestellt... -
Seite 16: Technische Daten
Technische Daten Flankentriggerung steigend, fallend Allgemein Pulsweite 20 ns...10 s • Betriebsspannung: 9 V- Anstiegsrate (Slope) 40 pV/µs...1,6 kV/µs • Stromaufnahme: max. 4 A • Eingangsspannung des Netzteils: 100...240 V~, 45...440 Hz Messfunktionen • Akku: LiPo, 7,4 V-/3600 mAh Cursor-Messung ΔV, ΔT, 1/ΔT •... -
Seite 17: Entsorgung
Wechselstrom (AC) Bereich Auflösung Genauigkeit 400 µA 0,1 µA ± (2 % + 5 Digits) 40 mA 10 µA ± (1,5 % + 5 Digits) 400 mA 0,1 mA 10 A (mit dem Messadapter UT-M07 10 mA ± (2,5 % + 5 Digits) im Lieferumfang) Frequenzbereich: 40...400 Hz Widerstand...
