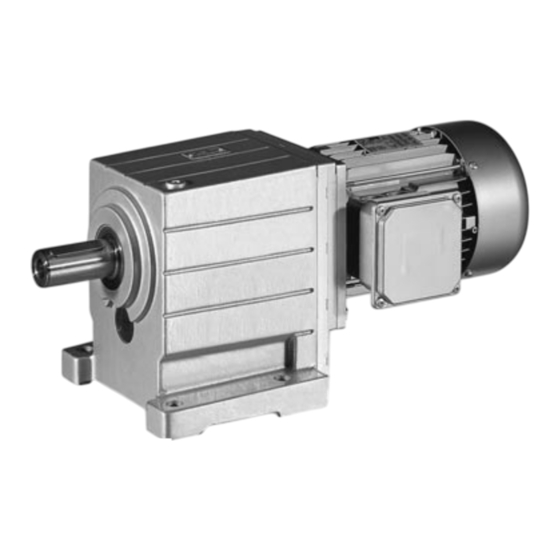

Lenze GST Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Lenze GST
Inhaltszusammenfassung für Lenze GST

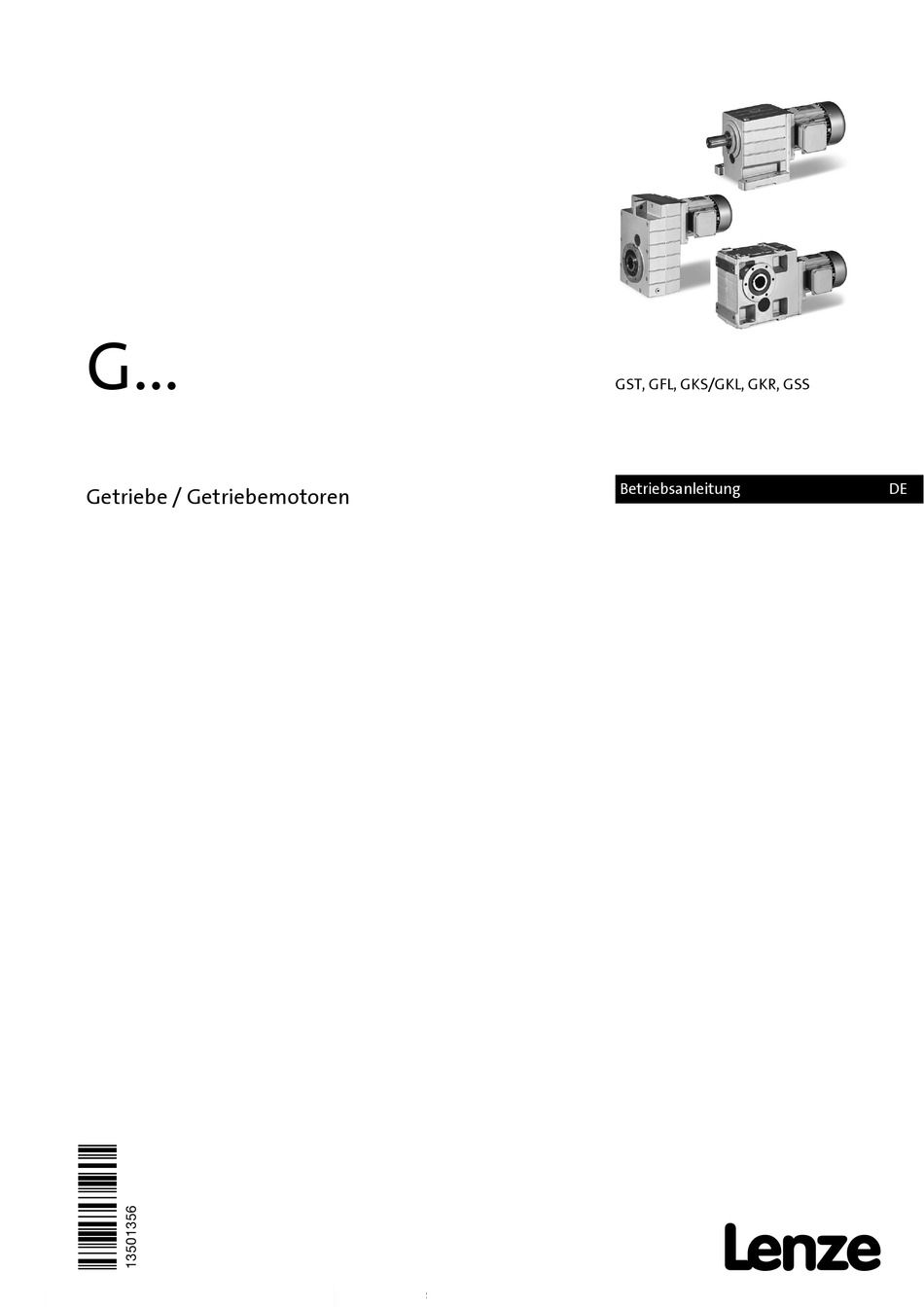

- Seite 1 G... GST, GFL, GKS/GKL, GKR, GSS Betriebsanleitung Getriebe / Getriebemotoren ...
- Seite 2 Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. 0Abb. 0Tab. 0...
-
Seite 3: Inhaltsverzeichnis
Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube ..5.3.12 Getriebe mit Ausgleichsbehälter in Einbaulage C ....Lenze • BA 12.0023 • 9.0... - Seite 4 ..........Lenze • BA 12.0023 • 9.0...
-
Seite 5: Über Diese Dokumentation
Hinweise beachten. • Die Dokumentation muss stets komplett und in einwandfrei lesbarem Zustand sein. Tipp! Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Download-Bereich unter www.lenze.com Informationen zur Gültigkeit Diese Dokumentation ist gültig für die Getriebetypen: Bezeichnung... -
Seite 6: Dokumenthistorie
10/2014 TD09 Ergänzung Typenschild - Getriebemotor Standardausführung Hinweis ”Getriebemotoren für Tiefkühlanwendung” in Kap. Sicherheitshinweise eingefügt Werte in Tab. 3 ergänzt Werte in Tabelle im Kap. 8.2.6 für GST ergänzt 11/2015 TD09 Einsatzbedingung: ”Mechanisch” gelöscht .S.Y ( LEERER MERKER) Ergänzung: Gebercode, Tabelle Hilfswerkzeug aktualisiert Lenze •... -
Seite 7: Verwendete Konventionen
EDKxxx = siehe Dokumentation EDKxxx Platzhalter Platzhalter für Optionen, Auswahlangaben Verwendete Begriffe Begriff Im folgenden Text verwendet für Getriebe Getriebe der Produktfamilie G Antriebssystem Antriebssysteme mit Getrieben G und anderen Lenze Antriebs- komponenten Lenze • BA 12.0023 • 9.0... -
Seite 8: Verwendete Hinweise
Folge haben kann, wenn nicht die entsprechenden Maßnah- men getroffen werden. Anwendungshinweise Piktogramm und Signalwort Bedeutung Hinweis! Wichtiger Hinweis für die störungsfreie Funktion Tipp! Nützlicher Tipp für die einfache Handhabung Verweis auf andere Dokumentation Lenze • BA 12.0023 • 9.0... -
Seite 9: Sicherheitshinweise
Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie für das Erreichen der angegebenen Produkteigenschaften. • Alle Arbeiten mit und an Lenze-Antriebs- und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... - Seite 10 Vor dem Transport • Kontrollieren, dass alle Bauteile sicher montiert sind; • Kontrollieren, dass alle Bauteile mit gelöster Befestigung gesichert oder entfernt werden; • Alle Transporthilfen (Ringschrauben oder Tragbleche) festziehen. Zum Transport Traghilfen benutzen! ( 25) Lenze • BA 12.0023 • 9.0...
- Seite 11 Langzeit-Korrosionsschutzmittel (z. B. Anticorit BW 366 von Fa. Fuchs) zu versehen. Korrosionsschutz Lenze bietet für die Antriebssysteme Lackierungen mit unterschiedlichen Beständigkei- ten an. Bei einer Verletzung der Lackschicht ist die Beständigkeit möglicherweise einge- schränkt. Es ist daher notwendig eventuelle Lackbeschädigungen (z. B. durch Transport oder Montage) fachgerecht auszubessern, um die gewünschte Korrosionsbeständig-...
-
Seite 12: Bestimmungsgemäße Verwendung
... in explosionsgeschützten Bereichen – ... in aggressiver Umgebung (Säuren, Gase, Dämpfe, Stäube, Öle) – ... unter Wasser – ... unter Strahlung Hinweis! Ein erhöhter Oberflächen- und Korrosionsschutz ist durch die Anwendung von angepassten Beschichtungssystemen möglich. Lenze • BA 12.0023 • 9.0... -
Seite 13: Restgefahren
Geräusche, Schwingungen, die Ursache ermitteln, ggf. Rücksprache mit dem Hersteller. Im Zweifelsfall Motor abschalten. • Ausführung mit Stecker: – Stecker niemals unter Spannung ziehen! Der Stecker kann sonst zerstört werden. – Vor Abziehen des Steckers Spannungsversorgung abschalten bzw. Antriebsregler sperren. Lenze • BA 12.0023 • 9.0... -
Seite 14: Entsorgung
Sicherheitshinweise Entsorgung Brandschutz • Brandgefahr – Kontakt mit brennbaren Substanzen verhindern. Entsorgung Einzelteile nach Beschaffenheit sortieren. Nach den aktuellen nationalen Bestimmungen entsorgen. Lenze • BA 12.0023 • 9.0... -
Seite 15: Produktbeschreibung
Produktbeschreibung Identifikation Produktbeschreibung • Die wichtigsten technischen Daten sind auf dem Typenschild angegeben. • Weitere technischen Daten enthalten die Produktkataloge. Identifikation 1-stufig 2-stufig 3-stufig 2-stufig 3-stufig 3-stufig 4-stufig Lenze • BA 12.0023 • 9.0... -
Seite 16: Produkteigenschaften
• Drehmoment- und Drehzahlwandlung Produktfamilie Vorstufe 1. Stufe 2. Stufe 3. Stufe Stirnradgetriebe Stirnrad Flachgetriebe Stirnrad Kegelstirnradgetriebe Stirnrad Stirnrad Kegelrad Kegelradgetriebe Stirnrad-Schneckenge- Stirnrad Schneckenrad triebe • Das Reaktionsmoment muss in geeigneter Weise abgestützt werden. Lenze • BA 12.0023 • 9.0... - Seite 17 Hohlwelle mit Schrumpfscheibe: 3, 5 Vollwelle: 3, 5, 8 (3+5) Flansch: 3, 5, 8 (3+5) Klemmenkasten, Motec, Stecker: 2, 3, 4, 5 Hohlwelle: 0 ohne Flansch: 0 ohne Klemmenkasten, Motec, Stecker: 0 Hohlwelle mit Schrumpfscheibe: 3, 5 Lenze • BA 12.0023 • 9.0...
-
Seite 18: Typenschild
14.2 r/min 16.3 16.7 14.3 cos j 20.2 16.6 10.2 10.1 20.1 Drehstrommotor mit Normabtriebsflansch 14.2 16.1 14.1 16.2 14.3 r/min 16.3 16.4 16.4 16.5 10.1 20.1 16.5 cos j 10.2 10.3 16.6 16.7 Lenze • BA 12.0023 • 9.0... - Seite 19 C86 = Motorcode zur Reglerparametrierung (Code 0086) Effizienzklasse Teillastwirkungsgrade für 50Hz - Betrieb bei 50% und 75% Bemessungsleistung CC-Nummer Department of Energy (optional) Zulässige Umgebungstemperatur (z. B. Ta 40°C) Stillstandsstrom (Ampere locked rotor ALR) Steckerausführung (Anzahl der Pole) Lenze • BA 12.0023 • 9.0...
- Seite 20 Produktionsstandort / Land; www.Lenze.com Getriebetyp Getriebe- und Motortyp Fertigungsjahr / Fertigungswoche Einbaulage / Lage der Systembausteine Bemessungsdrehmoment/-drehzahl Bemessungsdrehmoment Bemessungsdrehzahl/-frequenz Betriebsfaktor (Angabe wenn <1.0) Schmierstoffmenge / Schmierstoffart Übersetzung Materialnummer / Serialnummer Barcode Auftragsnummer Zusätzliche Angaben Kundenzusatzdaten Lenze • BA 12.0023 • 9.0...
-
Seite 21: Getriebecode
Vollwelle (mit Passfedernut) Hohlwelle Hohlwelle mit Schrumpfscheibe Fußausführung, mit Zentrierung Fußausführung, ohne Zentrierung Ohne Fuß, mit Zentrierung Ohne Fuß, ohne Zentrierung Ohne Flansch Mit Flansch (Durchgangsbohrungen) Mit Flansch (Gewindebohrungen) Antriebsgröße Beispiel Motor 071N32; 080-12 Lagerflansch/freie Antriebswelle Lenze • BA 12.0023 • 9.0... -
Seite 22: Gebercode
Hiperface (für Absolutwertgeber) EnDat SinCos 1 V für Sicherheitsfunktion HTL (für Inkrementalgeber) Hiperface (für Absolutwertgeber) EnDat SinCos 1 V Sicherheits-Integrationslevel (SIL) Hinweis! Bei Rückführsystemen für Sicherheitsfunktionen ist die Dokumentation des Herstellers zu beachten! Lenze • BA 12.0023 • 9.0... -
Seite 23: Transportgewichte
< 450 < 600 < 700 < 850 < 400 < 700 < 750 < 850 < 950 < 1100 < 625 Tab. 1 Transportgewichte in [kg]; Abweichungen zum Tabellenwert sind möglich Lenze • BA 12.0023 • 9.0... -
Seite 24: Technische Daten
> 1000 m üNN < 4000m üNN mit Leistungsreduzierung siehe Katalog Luftfeuchtigkeit Relative Luftfeuchtigkeit 85 %, ohne Betauung Elektrisch Motoranschluss abhängig vom Antriebsregler Länge der Motorleitung Umrichter Länge der Leitung für die Drehzahl-Rück- führung Lenze • BA 12.0023 • 9.0... -
Seite 25: Mechanische Installation
Transportmittel für Getriebe Die Lenze Getriebe der Typen GST, GKS und GSS verfügen ab der Baugröße 05 serienmä- ßig über ein Transportgewinde für Ringschrauben nach DIN 580. Die Lage der Gewinde können Sie den nachfolgenden Darstellungen entnehmen. Die Ringschrauben sind nicht im Lieferumfang enthalten. - Seite 26 Zug reduziert die Tragfähigkeit! Angaben in der DIN 580 beachten! Zum Erreichen einer möglichst senkrechten Belastungsrichtung (höchste Tragfähigkeit), sind ggf. zusätzliche, geeignete Tragmittel einzusetzen. Tragmittel gegen verrutschen sichern! Stop! Tragfähigkeiten beachten! Der Aufenthalt unter schwebender Last ist verboten! Lenze • BA 12.0023 • 9.0...
-
Seite 27: Lagerung
Langzeit-Korrosionsschutzmittel (z. B. Anticorit BW 366 von Fa. Fuchs) zu versehen. – Getriebe in Einbaulage A aufstellen. – Getriebe mit der eingefüllten Ölsorte (s. Typenschild) bis zur obersten Entlüftungs- /Ölbohrung füllen. Anschließend die Verschluss-Schraube bzw. Entlüftungselement (nicht aktivieren) wieder montieren. Lenze • BA 12.0023 • 9.0... -
Seite 28: Montage
Folgende Schritte sind zu beachten: 1. Gefäß unter die Ölablass-Schraube stellen. 2. Entlüftungs-/Öleinfüllschraube entfernen. 3. Schmierstoff vollständig ablassen. 4. Ölablass-Schraube eindrehen. 5. Ölmenge der vorgesehene Einbaulage (entsprechend Typenschild) einfüllen. 6. Entlüftungs-/Öleinfüllschraube eindrehen. Lenze • BA 12.0023 • 9.0... -
Seite 29: Allgemeines Zur Montage Von Antriebssystemen
Allgemeines zur Montage von Antriebssystemen Kondenswasserbohrung Hinweis! Motoren mit Kondenswasserbohrungen werden von Lenze mit verschlossenen Kondenswasserbohrungen ausgeliefert. Die Bohrungen sind mit einem Kunststoffstopfen oder einer Verschluss-Schraube verschlossen. Dadurch ist die Schutzart nicht beeinträchtigt und der Motor ist vor dem Eindringen von Fremdkörpern bei Transport und Betrieb geschützt. -
Seite 30: Montage Von Motoren An Getriebe Mit Lagerflansch (Antriebsseitige Ausführung N)
30-60 B6 x 6 x 18 10.5 30-60 B8 x 7 x 18 30-60 Tab. 3 Montage von Motoren an Getriebe mit Lagerflansch * Original Passfeder des Motors verwenden Passfeder bei Standard- und Klemmnabe Lenze • BA 12.0023 • 9.0... -
Seite 31: Kupplungsnaben
3. Kupplungsnabe gegen axiale Bewegung mit der Feststellschraube bzw. Klemmschraube (1) sichern. 4. Spider (Zahnkranz) in die getriebeseitige Kupplungsklaue legen. 5. Klauen der motorseitigen Kupplungsnabe zum Gegenstück ausrichten. 6. Motor langsam aufschieben und mit Getriebeflansch verschrauben. Lenze • BA 12.0023 • 9.0... - Seite 32 Anzugsmoment bei allen Spannschrauben erreicht ist. 5. Spider (Zahnkranz) in die getriebeseitige Kupplungsklaue legen. 6. Klauen der motorseitigen Kupplungsnabe zum Gegenstück ausrichten. 7. Motor langsam aufschieben und mit Getriebeflansch verschrauben. Lenze • BA 12.0023 • 9.0...
-
Seite 33: Montage Von Getrieben Mit Hohlwellen Und Passfedernut
Stop! Montagekräfte nur über die Hohlwelle, nicht über das Getriebegehäuse leiten. 2. Getriebe axial sichern: – Zur axialen Sicherung hat die Hohlwelle Sicherungsringnuten. Die zur Fixierung der Welle erforderlichen Teile gehören nicht zum Lieferumfang. Lenze • BA 12.0023 • 9.0... - Seite 34 Beim Kegelradgetriebe sind die Hohlwellen im mittleren Bereich freigedreht, d. h. der Bohrungsdurchmesser ist in diesem Bereich 0.1 mm größer! Eine ausreichende Länge der Maschinenwelle ist zu beachten. GKR Größe l max. Tab. 5 Maße in mm Lenze • BA 12.0023 • 9.0...
-
Seite 35: Montage Der Schrumpfscheibe Mit Einer Mitdrehenden Abdeckung
Hohlwellenbohrung und Maschinenwelle entfetten! 5.3.7.1 Montage der Schrumpfscheibe Je nach Ausführung sind die Schrumpfscheiben eventuell mit einer mitdrehenden Ab- deckung (Schutzkappe, Pos. 1) ausgerüstet. Hinweis! Diese Abdeckung ist bei der Lieferung auf die Schrumpfscheibe gesteckt. Lenze • BA 12.0023 • 9.0... - Seite 36 Schraubenanzugsmoment (siehe Tab. 7 ) erreicht haben. GT-GNG-003.iso/dms Abb. 8 Erklärung: ”der Reihe nach” Tipp! Es sind mehrere ( in der Regel mehr als 5 ) Umläufe notwendig, bis alle Schrauben das volle Anzugsmomente erreicht haben! Lenze • BA 12.0023 • 9.0...
- Seite 37 Vorrang vor dem Tabellenwert. 8. Schutzkappe (1, Abb. 7) auf die Schrumpfscheibe schieben. Tipp! Zur Ursachenfindung für nicht erreichte Drehmomente der Schrumpfscheiben-Verbindung, gehen Sie die Fehlersuchtabelle in Kap. 9 durch. Lenze • BA 12.0023 • 9.0...
- Seite 38 • die Verbindung durch Überlastung oder zu geringen Reibwert etwas durchgerutscht ist und sich Fresser oder Passungsrost gebildet haben, • die Schrumpfscheibe zu stark angezogen wurde und sich die Teile plastisch verformt haben, • die Teile korrodiert sind. Lenze • BA 12.0023 • 9.0...
-
Seite 39: Montage Der Feststehenden Abdeckung
1. Drei Gewindereduzierbuchsen (3) mit einem Schraubendreher bündig um 120° versetzt in den Flansch drehen. 2. Dichtung (4) zwischen Flansch und Schutzkappe (1) legen. 3. Die Schutzkappe (1) mit drei Zylinderschrauben (2) über die Gewindereduzierbuchsen (3) am Flansch befestigen. Lenze • BA 12.0023 • 9.0... -
Seite 40: Getriebe Mit Entlüftung
• Getriebe in die, auf dem Typenschild, angegebene Einbaulage (s. Typenschild Seite LEERER MERKER- 20 und Kap. 5.3.11) drehen. • Bei den Getrieben GST-3, GFL-3, GSS-3 und GKS-4 wird die Vorstufe getrennt entlüftet! (Ausnahme ist die Größe 06) Lenze • BA 12.0023 • 9.0... -
Seite 41: Lage Der Entlüftung, Öleinfüllschraube Und Ölablass-Schraube
Mechanische Installation Montage Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube 5.3.11 Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube Stirnradgetriebe GST 05 ... 09-1 GT-GNG-GST-1-001_A-F.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard Entlüftung / Öleinfüllschraube Pos. 2 nur bei: GST05-1A 080C22... - Seite 42 Mechanische Installation Montage Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube Stirnradgetriebe GST 05 ... 14-2 Fußausführung GT-GNG-GST-2-001_A-F.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard Entlüftung / Öleinfüllschraube Pos. 2 nur bei: GST05-2M V 090C GST05-2M V 100C GST06-2M V 112C...
- Seite 43 Mechanische Installation Montage Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube Stirnradgetriebe GST 06 ... 14-3 GT-GNG-GST-3-001_A-F.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard Entlüftung / Öleinfüllschraube Pos. 2 nur bei: GST05-3M V 090C GST05-3M V 100C GST06-3M V 112C...
- Seite 44 Flachgetriebe GFL 05 ... 14-2 GFL09...14 GT-GNG-GFL-2-001.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard Entlüftung / Öleinfüllschraube Pos. 2 nur bei: GFL05-2M 090C GFL05-2M 100C GFL06-2M 112C GFL07-2M 160C Lenze • BA 12.0023 • 9.0...
- Seite 45 GFL05 GFL05 GFL05 GFL06...14 GFL05 GFL06...14 GFL06...14 GFL05 GT-GNG-GFL-3-001.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard Entlüftung / Öleinfüllschraube Pos. 2 nur bei: GFL07-3M 090C GFL07-3M 100C GFL09-3M 112C Lenze • BA 12.0023 • 9.0...
- Seite 46 Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard GKS05...07 mit Drehmomentstütze am Fuß Pos. 2 nur bei: GKS05-3M 090C in Lage 4 GKS05-3M 100C GKS06-3M 112C Entlüftung / Öleinfüllschraube GKS07-3M 160C Lenze • BA 12.0023 • 9.0...
- Seite 47 GT-GNG-GKS-4-001_A-F.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard GKS05...07 mit Drehmomentstütze am Fuß Pos. 2 nur bei: GKS07-4M 090C in Lage 4 GKS07-4M 100C GKS09-4M 112C Entlüftung / Öleinfüllschraube Lenze • BA 12.0023 • 9.0...
- Seite 48 Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard mit Drehmomentstütze am Fuß in Lage 4 Pos. 2 nur bei: GSS05-2M 090C GSS05-2M 100C GSS06-2M 112C Entlüftung / Öleinfüllschraube GSS07-2M 160C Lenze • BA 12.0023 • 9.0...
- Seite 49 * GSS06/07 GSS05 GSS06/07 GSS06/07 GT-GNG-GSS-3-001_A-F.iso/dms A...F Einbaulagen Ölablass-Schraube beidseitig Ölkontrollschraube gegenüberliegend Pos. 1 Standard mit Drehmomentstütze am Fuß in Lage 4 Pos. 2 nur bei: GSS07-3M 090C GSS07-3M 100C Entlüftung / Öleinfüllschraube Lenze • BA 12.0023 • 9.0...
- Seite 50 Mechanische Installation Montage Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube Kegelradgetriebe GKR GT-GNG-GKR-2-001_A-F.iso/dms A...F Einbaulagen Entlüftung / Öleinfüllschraube Lenze • BA 12.0023 • 9.0...
- Seite 51 Mechanische Installation Montage Lage der Entlüftung, Öleinfüllschraube und Ölablass-Schraube Kegelstirnradgetriebe GKL07...09-3 GT-GNG-GKL-001.iso/dms A...F Einbaulagen Entlüftung / Öleinfüllschraube beidseitig Ölablass-Schraube gegenüberliegend Ölkontrollschraube Pos. 1 oder 2 je nach Ausführung Verschluss-Schraube ohne Funktion Lenze • BA 12.0023 • 9.0...
-
Seite 52: Getriebe Mit Ausgleichsbehälter In Einbaulage C
4. Entlüftung (6) im Deckel (5) mit Sechskantmutter (7) befestigen. 5. Deckel (5) mit Dichtung (8) auf Gehäuse (4) befestigen. Stop! Beim Transport Ausgleichsbehälter demontieren und Getriebe mit Verschluss-Schraube in Pos. 9 verschließen. Lenze • BA 12.0023 • 9.0... -
Seite 53: Elektrische Installation
Um die Motoranbauten, wie z. B. Bremsen oder Rückführsysteme, richtig anzuschlie- ßen, beachten Sie: • die Hinweise im zugehörigen Klemmenkasten. • die Hinweise in der zugehörigen Betriebsanleitung. • die technischen Daten auf dem zugehörigen Typenschild. Lenze • BA 12.0023 • 9.0... -
Seite 54: Inbetriebnahme Und Betrieb
Geräusche, stärkere Schwingungen oder erhöhte Temperaturen, – Undichtigkeit, – lockere Befestigungselemente, – den Zustand der elektrischen Leitungen. • Bei Störungen: – Antrieb stillsetzen, – Fehlersuchtabelle durchgehen. Lässt sich die Störung nicht beheben, verständigen Sie bitte den Lenze-Kundendienst. Lenze • BA 12.0023 • 9.0... -
Seite 55: Wartung
Getriebe und Getriebemotoren von Lenze sind bei der Auslieferung betriebsfertig mit einem antriebs- und bauformspezifischen Schmierstoff befüllt. Diese Erstfüllung ent- spricht einem Schmierstoff aus der Spalte des jeweiligen Getriebetyps der Firma Lenze. Maßgebend für die Schmierstoffmenge ist bei der Bestellung die Einbaulage und die Bauform. -
Seite 56: Wartungsarbeiten
Zur Wiederherstellung der Schutzart, müssen die Stopfen (Schrauben) anschließend wieder montiert werden. Sofern die Bohrungen nicht wieder verschlossen werden, reduziert sich die IP-Schutzart des Motors. Bei waagerechter Motorwelle auf IP23 und bei senkrechter Motorwelle auf IP20. Lenze • BA 12.0023 • 9.0... -
Seite 57: Wartungsarbeiten Wälzlager Fetten
Wälzlager fetten Abb. 13 Motor mit Kondenswasserbohrungen Kondenswasserbohrungen 8.2.2 Wälzlager fetten Die Wälzlager der Motoren und Getriebe der Firma Lenze werden werksseitig mit den nachfolgenden aufgeführten Fetten gefüllt: Umgebungstemperatur Hersteller Getriebewälzlager -30 °C ... +50 °C Fuchs Renolit H 443 GST, GFL, GKS, GKR, GKL -30 °C ... -
Seite 58: Schmierstofftabelle
Lenze irgendeine Haftung für diese Schmierstoffe oder Schäden durch Unverträglichkeiten mit den verwendeten Materialien übernimmt. Für Lenze-Antriebe sind die in der Schmierstofftabelle auf der folgenden Seite aufge- führten Schmierstoffe zugelassen. Sonderschmierstoffe müssen z. B. bei Langzeitla- gerung oder besonderen Betriebsverhältnissen eingesetzt werden. Diese entspre- chenden Schmierstoffe sind gegen Mehrpreis erhältlich. - Seite 59 Carter EP 460 CLP HC VG 320 Carter SH 320 CLP HC VG 460 Cassida Fluid GL 460 CLP PG VG 220 Cassida Fluid GL 220 CLP HC VG 46 Cassida HF 46 Lenze • BA 12.0023 • 9.0...
-
Seite 60: Wartungsarbeiten Schmierstoff Wechseln
• Getriebe sollte betriebswarm sein. • Antriebssystem und Maschine vor unbeabsichtigter Bewegung und Netzeinschalten sichern. Stop! Bei den Getrieben GST-3, GFL-3, GSS-3 und GKS-4 ist die Vorstufe getrennt geschmiert - alle Getriebebausteine vollständig entleeren! Tipp! Beim Schmierstoffwechsel auch die Fettfüllung der Lager und die Radialwellendichtringe erneuern. - Seite 61 W≥1G GFL14 M≥132 M≥132 M≥132 A≥112 A≥112 A≥112 N≥1G N≥1G N≥1G W≥1G W≥1G Tab. 9 Schmierstoffmengen in Liter Antrieb 90 ... 132 Motorgröße A, M, N, W Antriebsseitige Ausführung 1A ... 2K Antriebsgröße Lenze • BA 12.0023 • 9.0...
- Seite 62 GST09 M≥132 M≥132 M≥132 A≥112 A≥112 A≥112 N≥1G N≥1G N≥1G W≥1G W≥1G W≥1G Tab. 10 Schmierstoffmengen in Liter Antrieb 90 ... 132 Motorgröße A, M, N, W Antriebsseitige Ausführung 1A ... 2K Antriebsgröße Lenze • BA 12.0023 • 9.0...
- Seite 63 N≥1G N≥1G N≥1G N≥1G N≥1G W≥1G W≥1G W≥1G W≥1G W≥1G GST11 10.5 GST14 Tab. 11 Schmierstoffmengen in Liter Antrieb 90 ... 132 Motorgröße A, M, N, W Antriebsseitige Ausführung 1A ... 2K Antriebsgröße Lenze • BA 12.0023 • 9.0...
- Seite 64 Kegelstirnradgetriebe GKS -3; -4 GKS04 GKS05 GKS06 GKS07 GKS09 GKS11 11.5 GKS14 Stirnrad-Schneckengetriebe GSS -2; -3 GSS04 GSS05 GSS06 GSS07 Kegelstirnradgetriebe GKL GKL07 GKL09 10.4 Tab. 12 Schmierstoffmengen in Liter Antrieb Lenze • BA 12.0023 • 9.0...
- Seite 65 0.35 / 0.4 * GKR04 0.7 / 0.8 * GKR05 1.5 / 1.6 * GKR06 3.0 / 3.2 * Einbaulage GKR03 0.35 0.35 0.35 GKR04 GKR05 GKR06 Tab. 13 Schmierstoffmengen in Liter bei abtriebsseitiger Ausführung VK Lenze • BA 12.0023 • 9.0...
-
Seite 66: Schmierstoffmengen Bei Kombinierbaren Einbaulagen
A B C D E F 0.17 A E F 0.35 0.45 0.45 0.70 0.60 0.95 Flachgetriebe GFL04 ... 05-2; V Ausführungen V Einbaulage GFL04 GFL05 A B E Ausführung V A B E 0.35 Lenze • BA 12.0023 • 9.0... -
Seite 67: Reparatur
Ausführung V R; V Einbaulage GKR03 GKR04 GKR05 B C D E 0.35 Ausführung V 0.35 B D E 0.35 Reparatur • Wir empfehlen, alle Reparaturen vom Lenze-Kundendienst durchführen zu lassen. Lenze • BA 12.0023 • 9.0... -
Seite 68: Ersatzteilliste Getriebemotoren
Wartung Ersatzteilliste Getriebemotoren Lenze • BA 12.0023 • 9.0... -
Seite 69: Ersatzteilliste Getriebe Und Getriebe Mit Verstellgetriebe
Wartung Ersatzteilliste Getriebe und Getriebe mit Verstellgetriebe Lenze • BA 12.0023 • 9.0... -
Seite 70: Bestellformular
Abtriebsflansch 17BA Drehzahlgeber / Lagegeber Schrumpfscheibe 18BA Handrad Vorstufe 19BA Abdeckhaube Schrumpfscheibe Zwischendeckel 20BA Hohlwellenabdeckung Motor 21BA Dichtung Lüfter 22BA Dichtung Lüfterhaube 23BA Dichtung Federkraftbremse 24BA Dichtung 10BA Fremdlüfter 25BA Planetenverstellgetriebe 11BA Lagerflansch Lenze • BA 12.0023 • 9.0... -
Seite 71: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Fehlersuche und Störungsbeseitigung Wenn beim Betrieb des Antriebssystems Störungen auftreten, überprüfen Sie bitte mögliche Fehlerursachen anhand der folgenden Tabelle. Lässt sich die Störung nicht durch eine der aufgeführten Maßnahmen beheben, verständigen Sie bitte den Lenze- Kundendienst. Fehler Mögliche Ursache Behebung Antrieb läuft nicht... - Seite 72 © 11/2015 | BA 12.0023 | .S.Y | 9.0 | TD09 Lenze Drives GmbH Postfach 10 13 52, 31763 Hameln Breslauer Straße 3, 32699 Extertal GERMANY HR Lemgo B 6478 +49 5154 82-0 +49 5154 82-2800 ...
